SpO und Pulsfrequenz mit Nellcor OxiMax MCable
2
HINWEIS
Wenn ein unabhängiger Nachweis erbracht wor-
den ist, dass eine bestimmte Kalibrierungskurve
für die Kombination von Pulsoxymetermonitor und
Pulsoxymetersensor präzise ist, kann ein Funkti-
onstester den Gesamtfehler eines Monitor/Sen-
sor-Systems messen. Der Funktionstester kann
dann messen, wie präzise ein bestimmtes Pulso-
xymeter diese Kalibrierungskurve reproduziert.
Anschließen des Nellcor OxiMax MCable
Das Nellcor OxiMax MCable-Kabel wird direkt am
M540 angeschlossen.
A
252 Gebrauchsanweisung Infinity Acute Care System – Monitoringanwendungen VG3.n
B
C
D
E

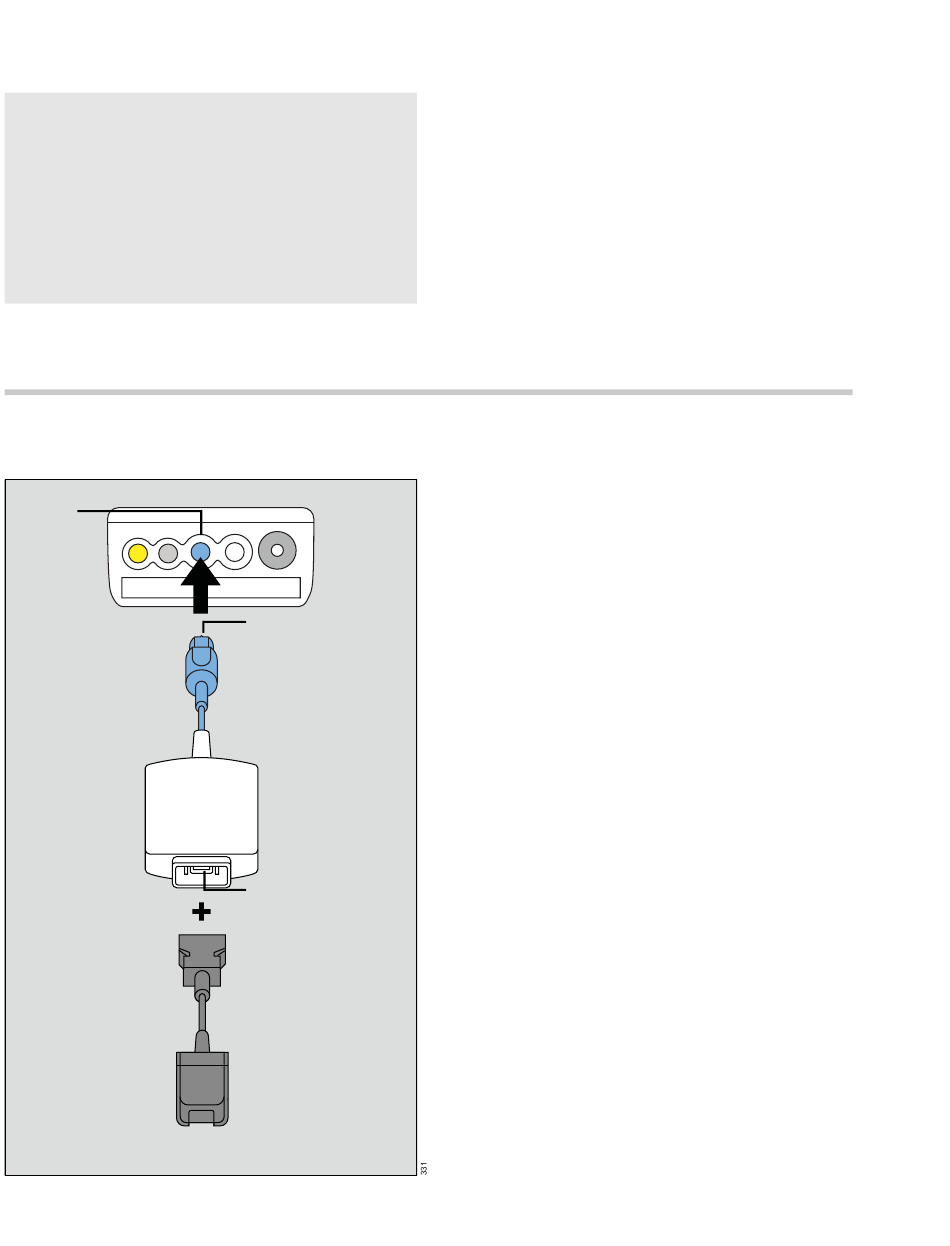

A SpO -Anschluss am M540
2
B MCable-Stecker
C MCable-Zwischenkonnektor (14-Pin-Konnektor)
D Zwischenkabelkonnektor für den Anschluss
des MCable
E Zwischenkabelkonnektor für den Anschluss
des Sensors
So schließen Sie das Nellcor OxiMax MCable an:
1 Schließen Sie den Nellcor OxiMax MCable-
Konnektor (B) am blauen SpO
des M540 an.
2 Schließen Sie das Zwischenkabel (D) am
Konnektor des Nellcor OxiMax MCable (C) an.
3 Schließen Sie das entsprechende Sensorkabel
an das Ende des Zwischenkabels (E) an – wei-
tere Informationen finden Sie auf Seite 253.
-Anschluss (A)
2
