Anschließen der 3-, 5- und 6-adrigen Elektrodenkabel für das EKG-
Monitoring

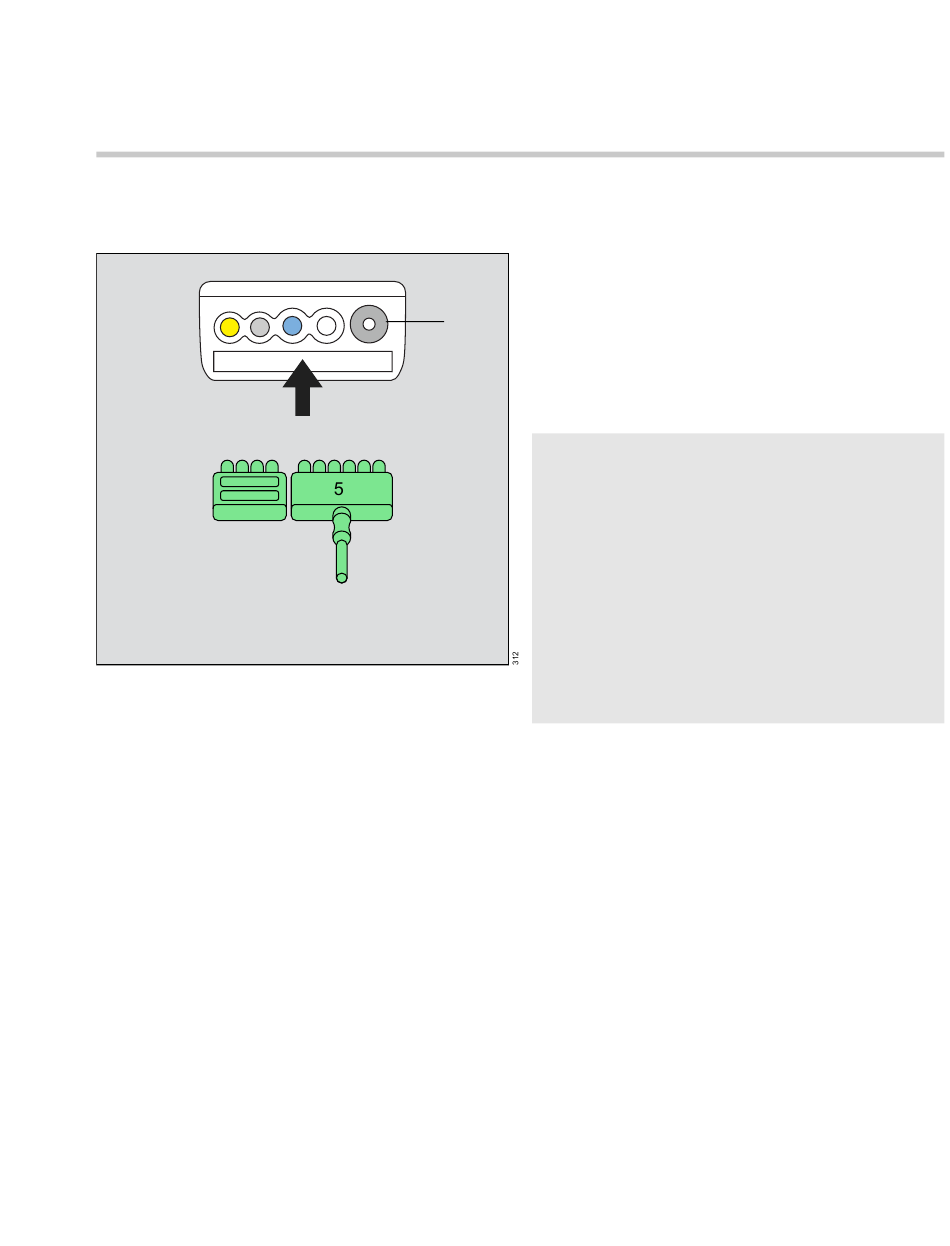

Die EKG-Kabelsätze werden direkt an den M540
angeschlossen.
D
A Konnektor für den NIBP-Schlauch
B EKG-Anschluss am M540
C Elektrodenkabel
D Abstandshalter
Gebrauchsanweisung Infinity Acute Care System – Monitoringanwendungen VG3.n
A
B
C
EKG, Arrhythmie und ST-Segment
Verbinden der Elektrodenkabel
1 Schließen Sie das 3-, 5- oder 6-adrige Elektro-
denkabel (C) an den vertieften EKG-Anschluss
(B) an der Seite des M540 an, die dem Konnek-
tor für den NIBP-Schlauch (A) am nächsten ist.
Richten Sie das Elektrodenkabel (C) so aus,
dass die frei liegenden Pins zu Ihnen zeigen,
wenn Sie sie fest in den EKG-Anschluss einste-
cken.
HINWEIS
EKG-Elektrodenkabel können im EKG-Anschluss
des M540 verbleiben, ohne verbunden sein zu
müssen. Vergewissern Sie sich, dass sämtliche
EKG-Elektrodenkabel fest in den EKG-Anschluss
des M540 eingesteckt sind.
Fast alle MonoLead tragen auf dem Anschluss-
stecker eine Zahl, die angibt, wie viele Elektro-
denanschlüsse diese tragen. Stellen Sie beim
Anschließen eines MonoLead sicher, dass die
Zahl in dieselbe Richtung weist wie der M540-
Bildschirm.
2 Schließen Sie den Abstandshalter (C) an, um
die nicht belegten Pins des EKG-Anschlusses
zu schützen.
3 Schließen Sie die Elektrodenkabel am Patien-
ten an. Informationen zum Anlegen der Elektro-
den am Patienten finden Sie in den Abbildun-
gen ab Seite 188.
