EKG, Arrhythmie und ST-Segment
Überprüfen von ST-Komplexen
Sie können alle ST-Komplexe anzeigen oder
einzelne Komplexe vergrößern.
Die folgenden Funktionen sind auf beiden Seiten
verfügbar:
– Ändern des isoelektrischen Punkts
– Ändern des ST-Messpunkts
– Neulernen der QRS-Morphologie
Überprüfen aller ST -Komplexe

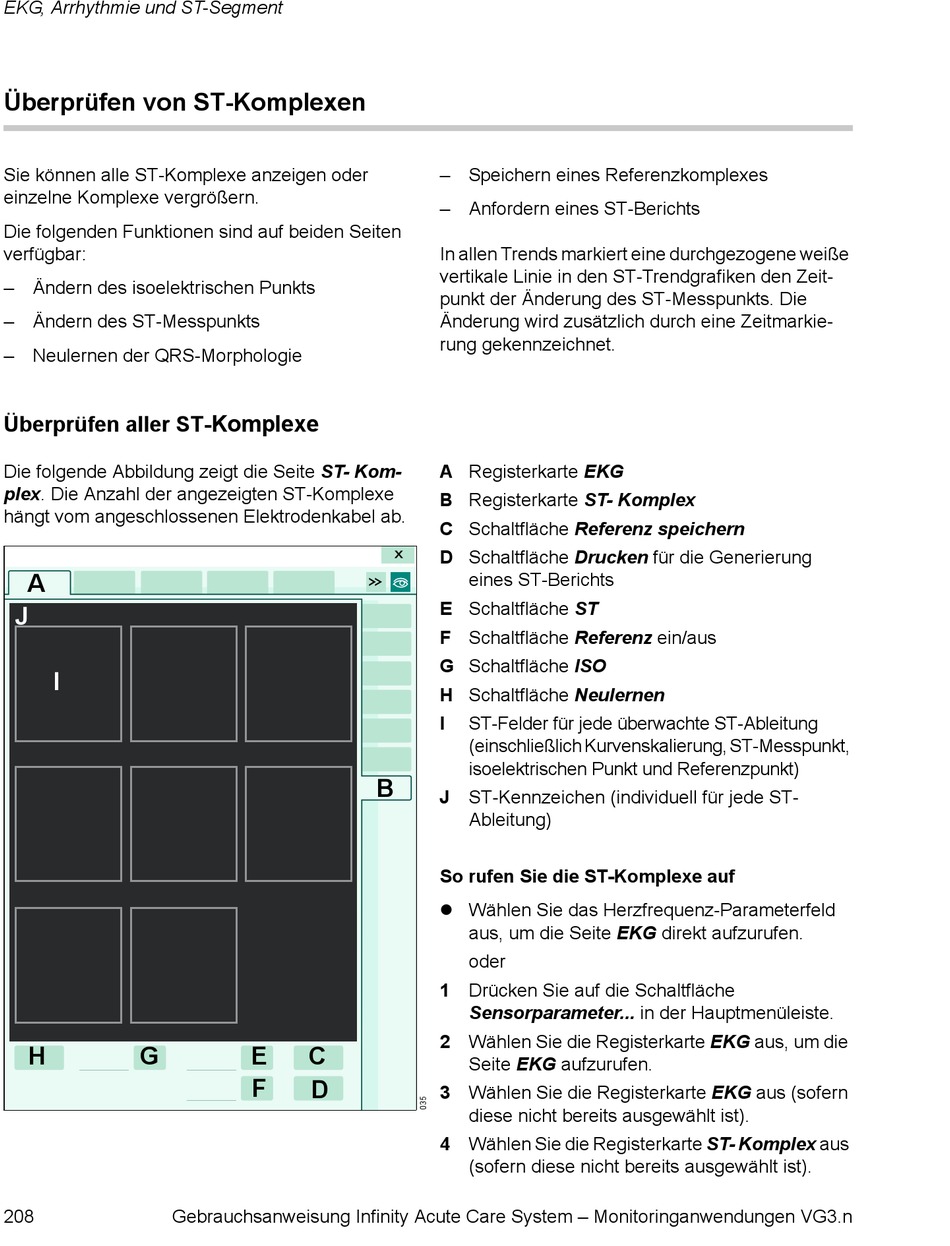

Die folgende Abbildung zeigt die Seite ST- Kom-
plex. Die Anzahl der angezeigten ST-Komplexe
hängt vom angeschlossenen Elektrodenkabel ab.
A
J
I
H G
208 Gebrauchsanweisung Infinity Acute Care System – Monitoringanwendungen VG3.n
B
E C
F
D
– Speichern eines Referenzkomplexes
– Anfordern eines ST-Berichts
In allen Trends markiert eine durchgezogene weiße
vertikale Linie in den ST-Trendgrafiken den Zeit-
punkt der Änderung des ST-Messpunkts. Die
Änderung wird zusätzlich durch eine Zeitmarkie-
rung gekennzeichnet.
A Registerkarte EKG
B Registerkarte ST- Komplex
C Schaltfläche Referenz speichern
D Schaltfläche Drucken für die Generierung
eines ST-Berichts
E Schaltfläche ST
F Schaltfläche Referenz ein/aus
G Schaltfläche ISO
H Schaltfläche Neulernen
I ST-Felder für jede überwachte ST-Ableitung
(einschließlich Kurvenskalierung, ST-Messpunkt,
isoelektrischen Punkt und Referenzpunkt)
J ST-Kennzeichen (individuell für jede ST-
Ableitung)
So rufen Sie die ST-Komplexe auf
 Wählen Sie das Herzfrequenz-Parameterfeld
aus, um die Seite EKG direkt aufzurufen.
oder
1 Drücken Sie auf die Schaltfläche
Sensorparameter... in der Hauptmenüleiste.
2 Wählen Sie die Registerkarte EKG aus, um die
Seite EKG aufzurufen.
3 Wählen Sie die Registerkarte EKG aus (sofern
diese nicht bereits ausgewählt ist).
4 Wählen Sie die Registerkarte ST- Komplex aus
(sofern diese nicht bereits ausgewählt ist).
