EKG Anzeige

Die EKG-Anzeige des Cockpits umfasst folgende
Elemente:

– EKG-Parameterfeld

– EKG-Kurven
EKG-Parameterfeld
Parameterfelder zeigen die Parameterwerte und
den Alarmstatus der Parameter an. Parameterfel-
der können zudem über technische Bedingungen
informieren, wie beispielsweise Sensordekonnek-
tion. Detaillierte Informationen zum Inhalt der Para-
meterfelder der einzelnen Parameter finden Sie im
Kapitel „Problembehebung" auf Seite 449.
HINWEIS
Die folgende Abbildung zeigt ein typisches Para-
meterfeld. Die Anzeige sieht anders aus, wenn
zusätzliche Parameter aktiviert sind. Weitere
Informationen sind unter „Parameterfelder" auf
Seite 52 zu finden.

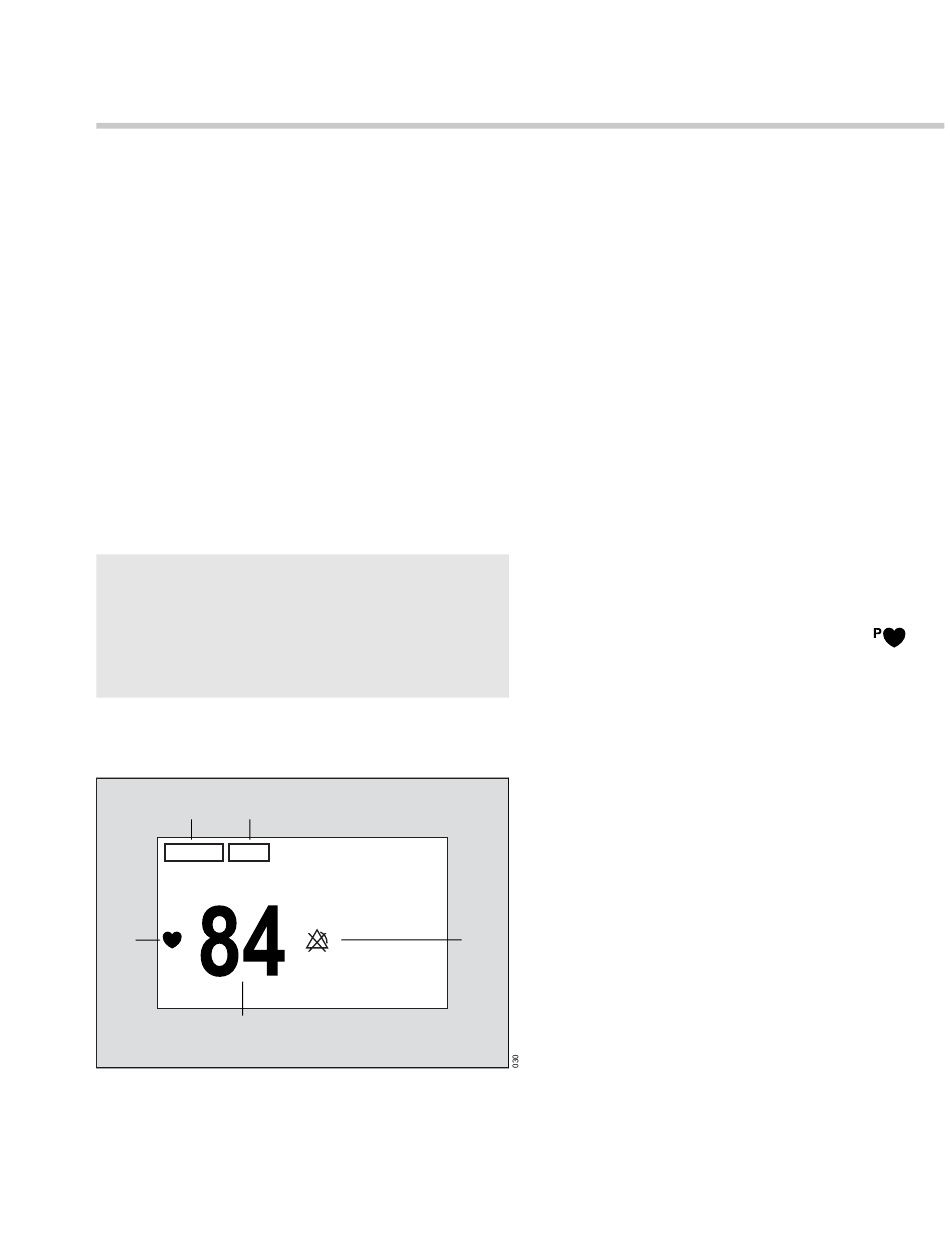

Das EKG-Parameterfeld umfasst die folgenden
Elemente:
B
A
E
D
Gebrauchsanweisung Infinity Acute Care System – Monitoringanwendungen VG3.n
– Seite Alle zeigen mit bis zu 12Ableitungen
Bei Aktivierung des Arrhythmie-Monitorings ändert
sich das Erscheinungsbild des EKG-Parameter-
felds. Weitere Informationen finden Sie auf
Seite 202.
A Parameterbezeichnung
B Maßeinheiten (kann aktiviert/deaktiviert wer-
den)
C Obere/untere Alarmgrenzen oder durchgestri-
chene Dreiecke, wenn die Alarme deaktiviert
sind
D Herzfrequenzwert
E Herzsymbol, das mit jedem erkannten EKG-
Komplex blinkt (wenn die Schrittmachererken-
nung aktiviert ist, wird das Symbol als
angezeigt, wenn ein schrittmacherinduzierter
Herzschlag erkannt wird)
Während kurzzeitiger Artefakt-Perioden zeigt das
Parameterfeld keinen Herzfrequenzwert an.
