Anschließen der Herzzeitvolumen-Hardware
Sie können das hämodynamische Kabel an eines
der folgenden Geräte anschließen:
– MPod – QuadHemo
– Hemo4 pod
– Hemo2 pod
Die Zwischenkabel der oben aufgeführten Geräte
werden direkt an den M540 angeschlossen.
A
B
F
C
Gebrauchsanweisung Infinity Acute Care System – Monitoringanwendungen VG3.n
D
E
G
H

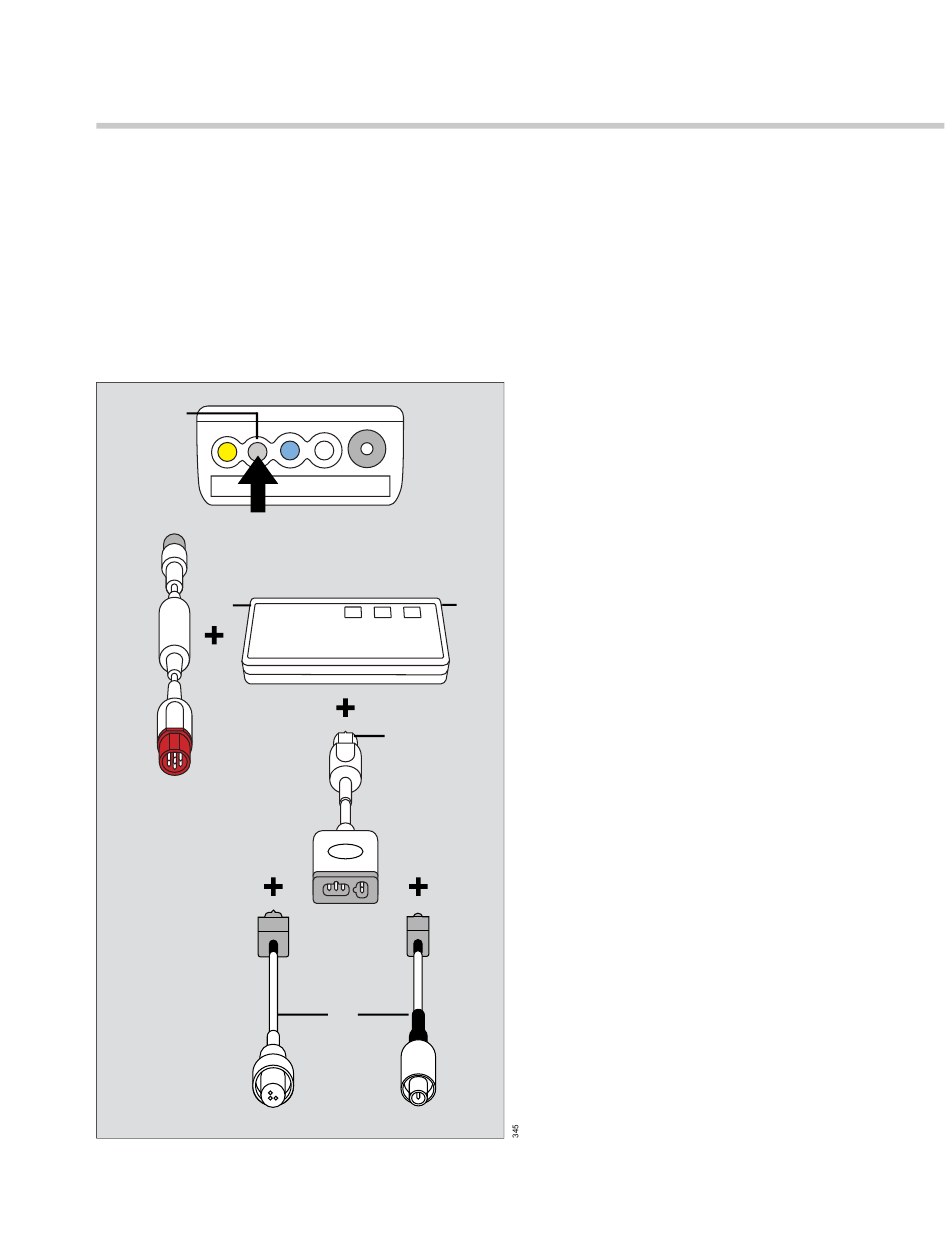

A Hämodynamik-Anschluss am M540
B Grauer Zwischenkabelanschluss
C Roter Zwischenkabelanschluss
D Hämodynamik-Anschluss am MPod –
QuadHemo
E Pod-Anschluss des Herzzeitvolumen-
Zwischenkabels
F Herzzeitvolumen-Anschluss am MPod –
QuadHemo
G Thermistor-Anschluss des Herzzeitvolumen-
Zwischenkabels
H Katheterkabel und Thermistorkabel
So schließen Sie die Herzzeitvolumen-Hardware
unter Verwendung des MPod – QuadHemo an
1 Schließen Sie den grauen Stecker des Hämo-
dynamik-Zwischenkabels (B) an den grauen
Hämodynamik-Anschluss (A) des M540 an.
2 Schließen Sie den roten Stecker des Hämody-
namik-Zwischenkabels (C) an den Anschluss
(D) des MPod – QuadHemo an.
3 Schließen Sie den Pod-Stecker des Herzzeitvo-
lumen-Zwischenkabels (E) an den Herzzeitvolu-
men-Anschluss des MPod – QuadHemo (F) an.
4 Schließen Sie das Katheter- und das Thermis-
torkabel (H) an den Thermistor-Anschluss des
Herzzeitvolumen-Zwischenkabels (G) an.
Herzzeitvolumen (HZV)
