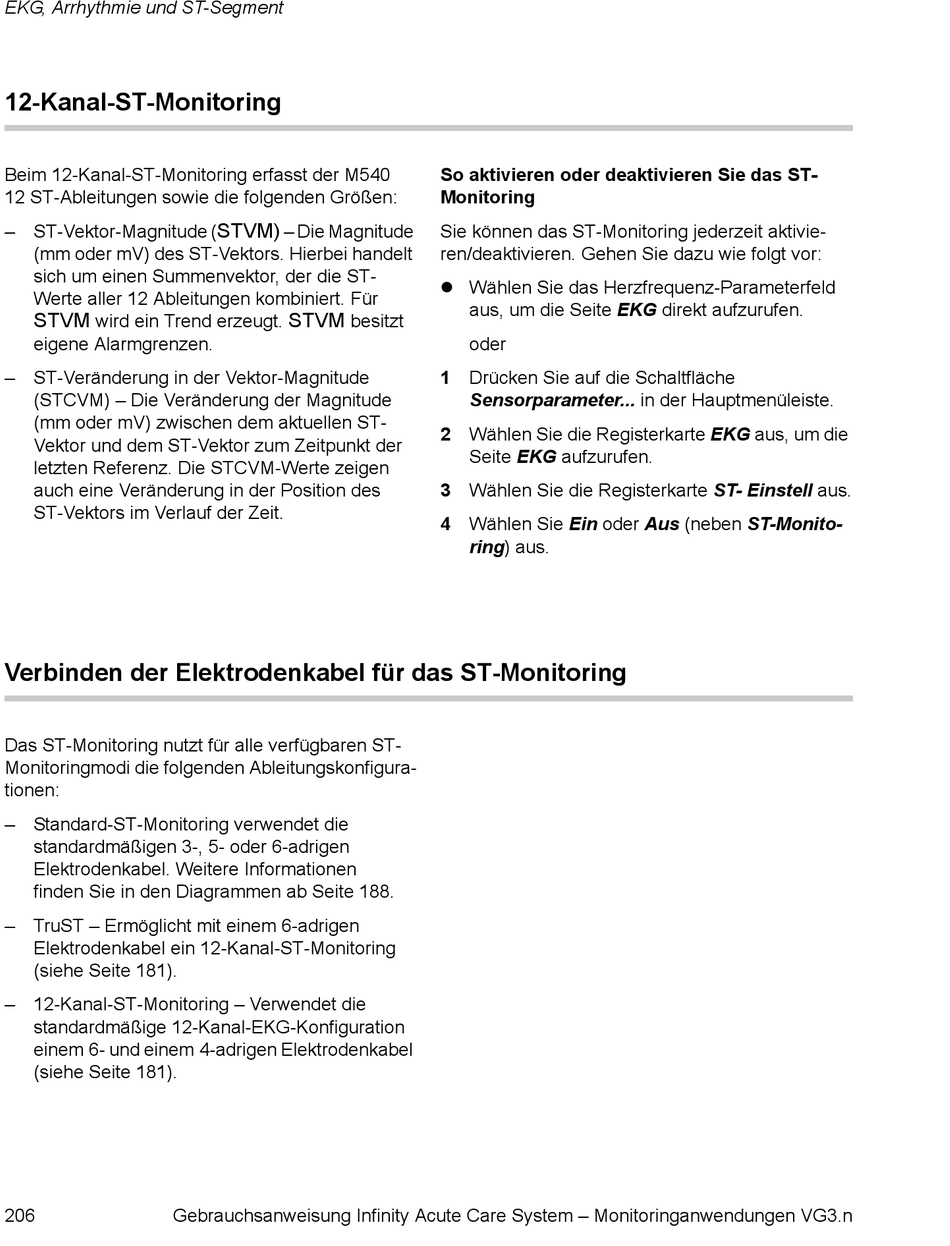

EKG, Arrhythmie und ST-Segment

12-Kanal-ST-Monitoring

Beim 12-Kanal-ST-Monitoring erfasst der M540
12 ST-Ableitungen sowie die folgenden Größen:
– ST-Vektor-Magnitude (
(mm oder mV) des ST-Vektors. Hierbei handelt
sich um einen Summenvektor, der die ST-
Werte aller 12 Ableitungen kombiniert. Für
STVM
wird ein Trend erzeugt.
eigene Alarmgrenzen.
– ST-Veränderung in der Vektor-Magnitude
(STCVM) – Die Veränderung der Magnitude
(mm oder mV) zwischen dem aktuellen ST-
Vektor und dem ST-Vektor zum Zeitpunkt der
letzten Referenz. Die STCVM-Werte zeigen
auch eine Veränderung in der Position des
ST-Vektors im Verlauf der Zeit.
Verbinden der Elektrodenkabel für das ST-Monitoring
Das ST-Monitoring nutzt für alle verfügbaren ST-
Monitoringmodi die folgenden Ableitungskonfigura-
tionen:
– Standard-ST-Monitoring verwendet die
standardmäßigen 3-, 5- oder 6-adrigen
Elektrodenkabel. Weitere Informationen
finden Sie in den Diagrammen ab Seite 188.
– TruST – Ermöglicht mit einem 6-adrigen
Elektrodenkabel ein 12-Kanal-ST-Monitoring
(siehe Seite 181).
– 12-Kanal-ST-Monitoring – Verwendet die
standardmäßige 12-Kanal-EKG-Konfiguration
einem 6- und einem 4-adrigen Elektrodenkabel
(siehe Seite 181).
206
Gebrauchsanweisung Infinity Acute Care System – Monitoringanwendungen VG3.n
STVM)
– Die Magnitude
STVM
besitzt
So aktivieren oder deaktivieren Sie das ST-

Monitoring

Sie können das ST-Monitoring jederzeit aktivie-
ren/deaktivieren. Gehen Sie dazu wie folgt vor:
 Wählen Sie das Herzfrequenz-Parameterfeld
aus, um die Seite EKG direkt aufzurufen.
oder
1 Drücken Sie auf die Schaltfläche
Sensorparameter... in der Hauptmenüleiste.
2 Wählen Sie die Registerkarte EKG aus, um die
Seite EKG aufzurufen.
3 Wählen Sie die Registerkarte ST- Einstell aus.
4 Wählen Sie Ein oder Aus (neben ST-Monito-
ring) aus.
