Anschließen des Masimo rainbow SET MCable
Das Masimo rainbow SET MCable wird direkt an
den M540 angeschlossen. Anhand des MCable-
Logos können Sie erkennen, ob Sie ein Masimo
rainbow SET oder ein Masimo SET MCable
verwenden.
Ein farbiges Bezeichnungsband an der Seite des
Masimo rainbow SET MCable gibt an, welche
Parameter aktiviert sind.
– Farbig angezeigte Felder zeigen bereits
aktivierte Parameter an.
– Felder mit einem „X" stehen für nicht aktivierte
Parameter.
– Leere Felder stehen für Parameter, die später
noch aktiviert werden können.
Masimo MCable können an der Rückseite des
M540 angebracht werden (siehe Seite 85).
So schließen Sie das Masimo rainbow SET
MCable an:

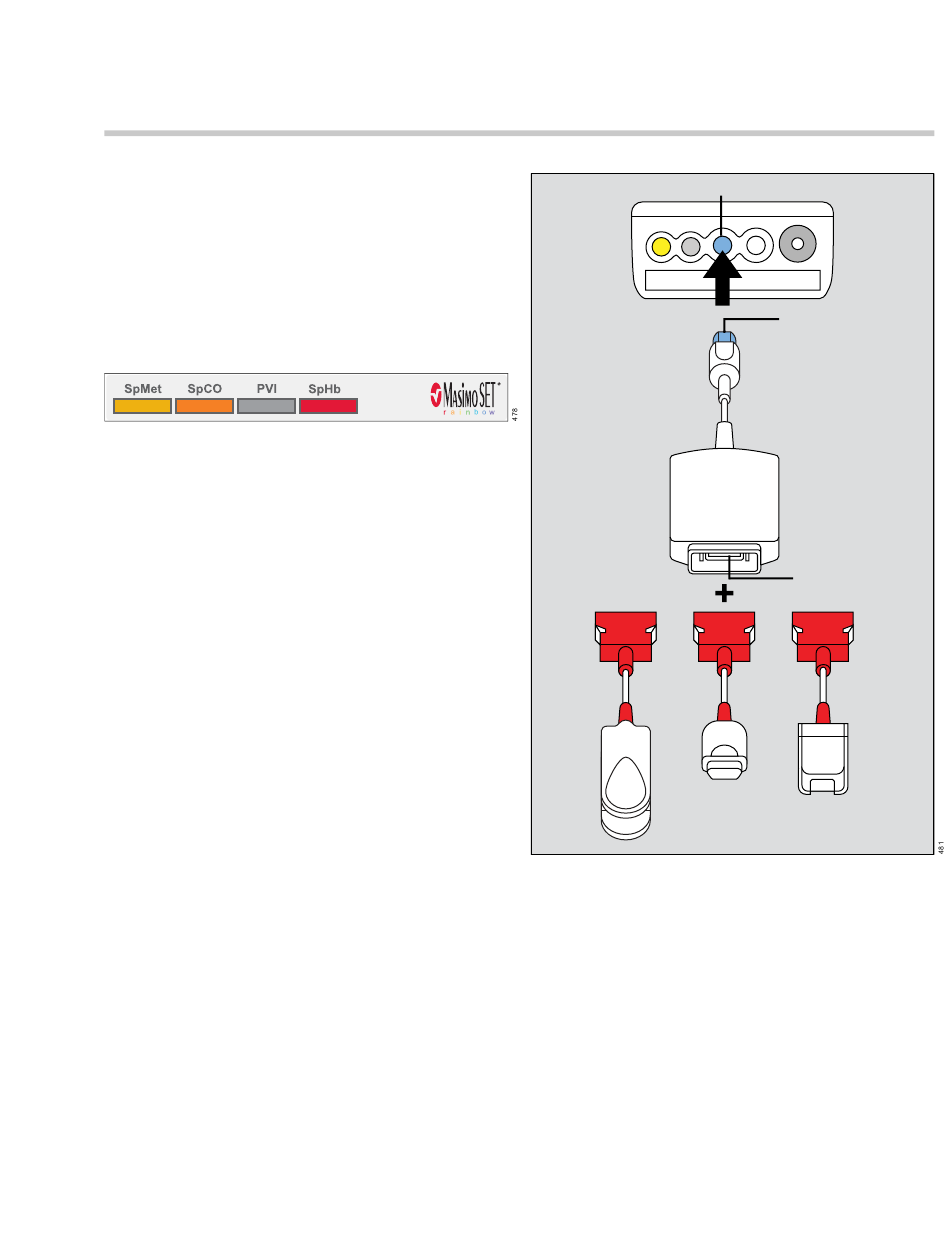

1 Schließen Sie den MCable-Stecker (B) am
blauen SpO -Anschluss (A) des M540 an.
2
2 Schließen Sie das Zwischenkabel (E, F) am
Konnektor des MCable (C) an.
Der wiederverwendbare SpCO-Sensor (D)
wird direkt am Anschluss des MCable (C)
angeschlossen.
3 Schließen Sie den entsprechenden
Masimo-Sensor am Ende des Zwischenkabels
(G) an. Detaillierte Informationen darüber, wel-
che Sensoren welche Parameter unterstützen,
finden Sie in der Gebrauchsanweisung „Infinity
Acute Care System – Monitoring-Zubehör".
Gebrauchsanweisung Infinity Acute Care System – Monitoringanwendungen VG3.n
SpO - und Puls-CO-Ox- Monitoring mit Masimo SET-MCable
2
D
A SpO -Anschluss am M540
2
B MCable-Stecker
C MCable (20-Pin-Konnektor)
D Wiederverwendbarer SpCO-Sensor –
wird direkt an den Anschluss (C) des MCable
angeschlossen
E Masimo rainbow SET Zwischenkabel
(Anschluss für das MCable)
F LNCS Zwischenkabel (Anschluss für das

MCable)

G Konnektoren für verschiedene Sensoren
A
B
C
F
E
G
G
235
