Verbinden der Kabelsätze für das 12-Kanal-Monitoring

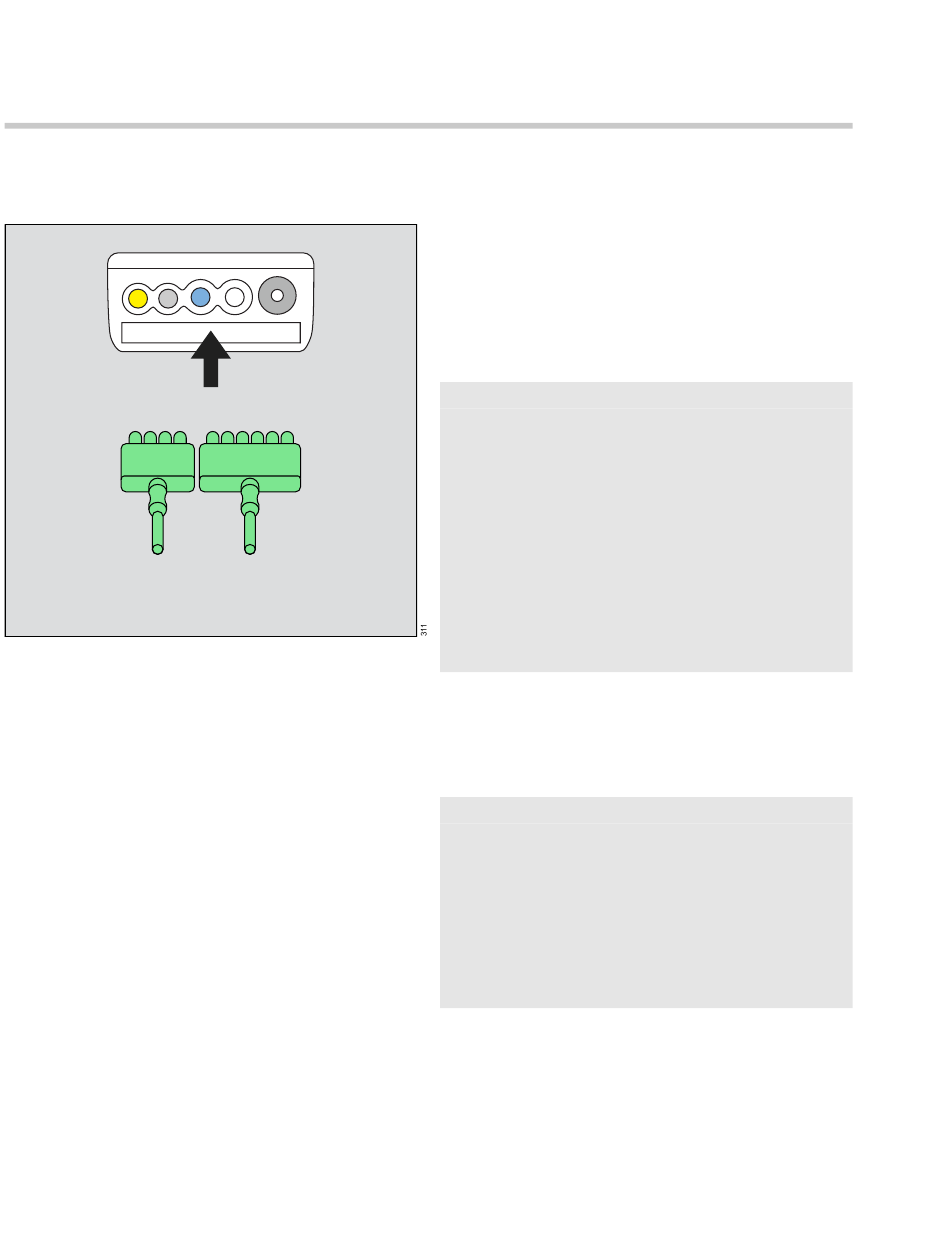

Die Kabelsätze werden direkt an den M540 ange-
schlossen.
C
A EKG-Anschluss am M540
B 6-adriges Elektrodenkabel
C 4-adriges Elektrodenkabel
220 Gebrauchsanweisung Infinity Acute Care System – Monitoringanwendungen VG3.n
A
B
Verbinden der Elektrodenkabel
1 Schließen Sie das 4-adrige Elektrodenkabel (B)
und das 6-adrige Elektrodenkabel (C) an den
vertieften EKG-Anschluss (A) an der Seite des
M540 an.
Richten Sie die Elektrodenkabel (B und C) so
aus, dass die frei liegenden Pins zu Ihnen zei-
gen, wenn Sie sie fest in den Kanal eindrücken.
HINWEIS
EKG-Elektrodenkabel können im EKG-Anschluss
des M540 verbleiben, ohne verbunden sein zu
müssen. Vergewissern Sie sich, dass sämtliche
EKG-Elektrodenkabel fest in den EKG-Anschluss
des M540 eingesteckt sind.
Fast alle MonoLead tragen auf dem Anschluss-
stecker eine Zahl, die angibt, wie viele Elektro-
denanschlüsse diese tragen. Stellen Sie beim
Anschließen eines MonoLead sicher, dass die
Zahl in dieselbe Richtung weist wie der
M540-Bildschirm.
2 Schließen Sie die Elektrodenkabel am Patien-
ten an. Informationen zum Anlegen der Elektro-
den am Patienten finden Sie in den Abbildun-
gen ab Seite 188.
HINWEIS
Bei Verwendung eines12-Kanal-EKG-Kabelsat-
zes mit zu Wickeln zusammengelegten Einzel-
kabeln empfiehlt es sich, das 6-adrige Elektro-
denkabel auf dieselbe Weise zusammenzulegen
wie das 4-adrige Elektrodenkabel, um Artefakte
zu verhindern. Beide Elektrodenkabel könnten
beispielsweise zum Patienten hin oder vom
Patienten weg zusammengelegt werden.
