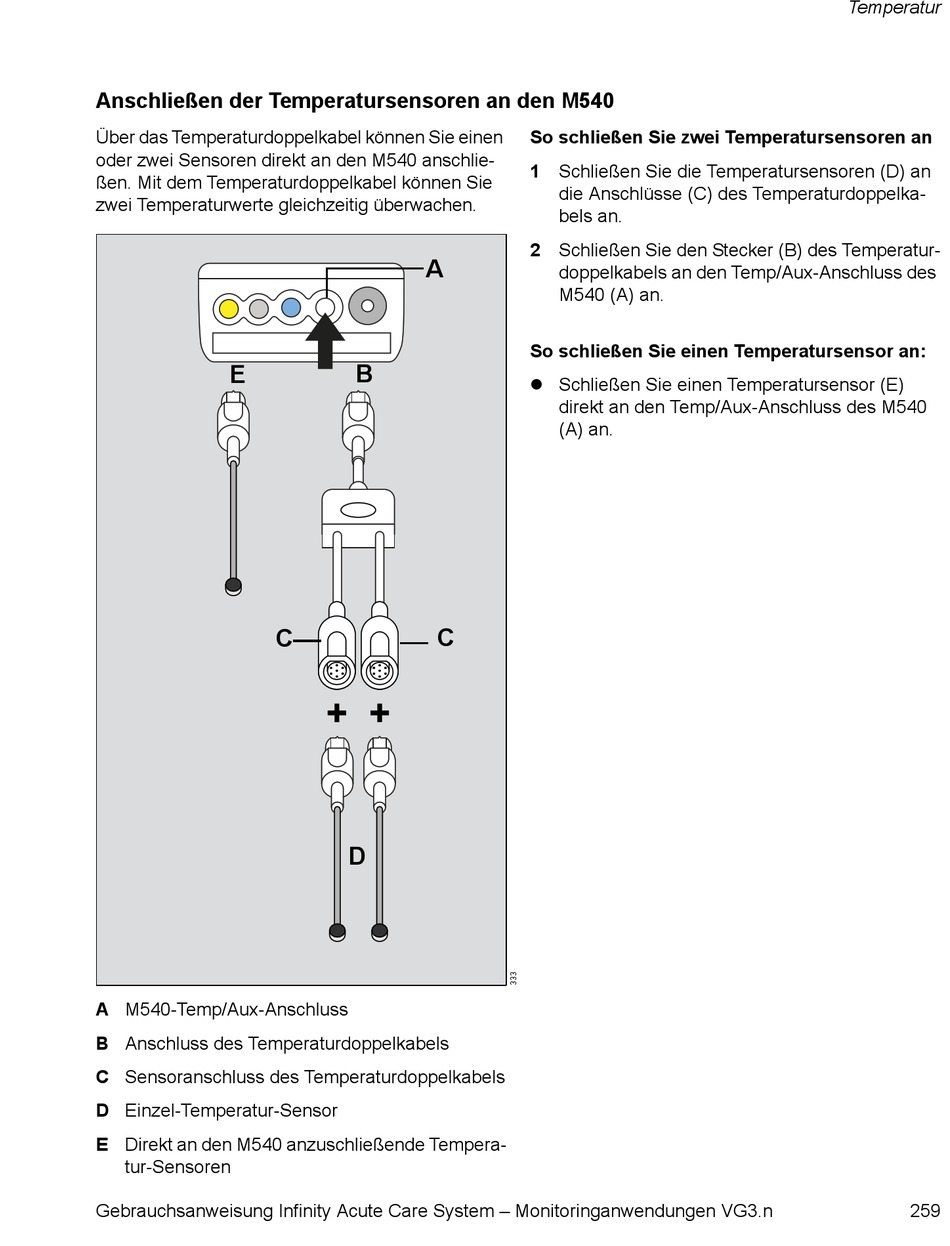

Anschließen der Temperatursensoren an den M540
Über das Temperaturdoppelkabel können Sie einen
oder zwei Sensoren direkt an den M540 anschlie-
ßen. Mit dem Temperaturdoppelkabel können Sie
zwei Temperaturwerte gleichzeitig überwachen.
E
A M540-Temp/Aux-Anschluss
B Anschluss des Temperaturdoppelkabels
C Sensoranschluss des Temperaturdoppelkabels
D Einzel-Temperatur-Sensor
E Direkt an den M540 anzuschließende Tempera-
tur-Sensoren
Gebrauchsanweisung Infinity Acute Care System – Monitoringanwendungen VG3.n
A
B
C
C
D
So schließen Sie zwei Temperatursensoren an
1 Schließen Sie die Temperatursensoren (D) an
die Anschlüsse (C) des Temperaturdoppelka-
bels an.
2 Schließen Sie den Stecker (B) des Temperatur-
doppelkabels an den Temp/Aux-Anschluss des
M540 (A) an.
So schließen Sie einen Temperatursensor an:
 Schließen Sie einen Temperatursensor (E)
direkt an den Temp/Aux-Anschluss des M540
(A) an.
