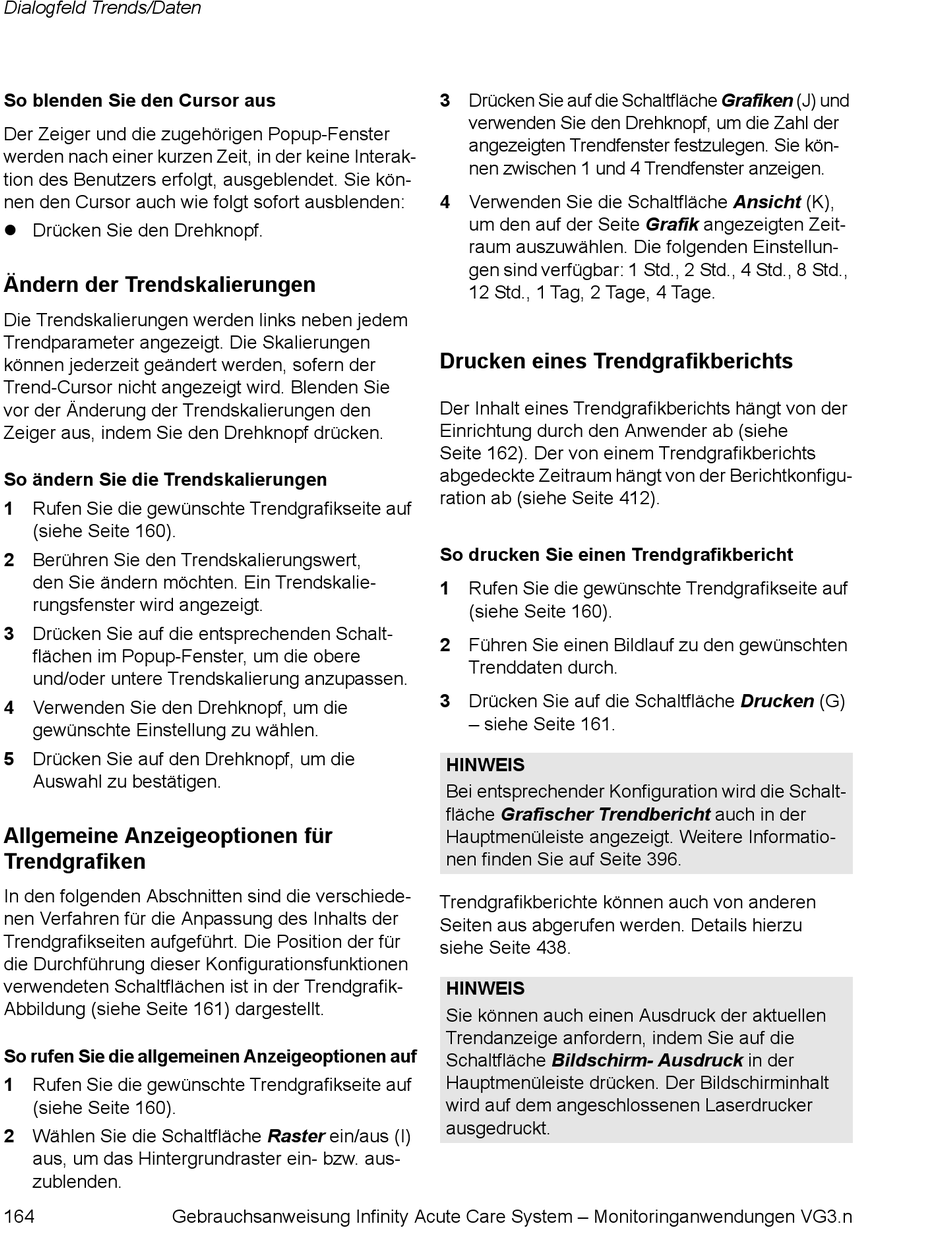

Dialogfeld Trends/Daten
So blenden Sie den Cursor aus
Der Zeiger und die zugehörigen Popup-Fenster
werden nach einer kurzen Zeit, in der keine Interak-
tion des Benutzers erfolgt, ausgeblendet. Sie kön-
nen den Cursor auch wie folgt sofort ausblenden:
 Drücken Sie den Drehknopf.
Ändern der Trendskalierungen
Die Trendskalierungen werden links neben jedem
Trendparameter angezeigt. Die Skalierungen
können jederzeit geändert werden, sofern der
Trend-Cursor nicht angezeigt wird. Blenden Sie
vor der Änderung der Trendskalierungen den
Zeiger aus, indem Sie den Drehknopf drücken.
So ändern Sie die Trendskalierungen
1 Rufen Sie die gewünschte Trendgrafikseite auf
(siehe Seite 160).
2 Berühren Sie den Trendskalierungswert,
den Sie ändern möchten. Ein Trendskalie-
rungsfenster wird angezeigt.
3 Drücken Sie auf die entsprechenden Schalt-
flächen im Popup-Fenster, um die obere
und/oder untere Trendskalierung anzupassen.
4 Verwenden Sie den Drehknopf, um die
gewünschte Einstellung zu wählen.
5 Drücken Sie auf den Drehknopf, um die
Auswahl zu bestätigen.
Allgemeine Anzeigeoptionen für
Trendgrafiken
In den folgenden Abschnitten sind die verschiede-
nen Verfahren für die Anpassung des Inhalts der
Trendgrafikseiten aufgeführt. Die Position der für
die Durchführung dieser Konfigurationsfunktionen
verwendeten Schaltflächen ist in der Trendgrafik-
Abbildung (siehe Seite 161) dargestellt.
So rufen Sie die allgemeinen Anzeigeoptionen auf
1 Rufen Sie die gewünschte Trendgrafikseite auf
(siehe Seite 160).
2 Wählen Sie die Schaltfläche Raster ein/aus (I)
aus, um das Hintergrundraster ein- bzw. aus-
zublenden.
164 Gebrauchsanweisung Infinity Acute Care System – Monitoringanwendungen VG3.n
3 Drücken Sie auf die Schaltfläche Grafiken (J) und
verwenden Sie den Drehknopf, um die Zahl der
angezeigten Trendfenster festzulegen. Sie kön-
nen zwischen 1 und 4 Trendfenster anzeigen.
4 Verwenden Sie die Schaltfläche Ansicht (K),
um den auf der Seite Grafik angezeigten Zeit-
raum auszuwählen. Die folgenden Einstellun-
gen sind verfügbar: 1 Std., 2 Std., 4 Std., 8 Std.,
12 Std., 1 Tag, 2 Tage, 4 Tage.

Drucken eines Trendgrafikberichts

Der Inhalt eines Trendgrafikberichts hängt von der
Einrichtung durch den Anwender ab (siehe
Seite 162). Der von einem Trendgrafikberichts
abgedeckte Zeitraum hängt von der Berichtkonfigu-
ration ab (siehe Seite 412).
So drucken Sie einen Trendgrafikbericht
1 Rufen Sie die gewünschte Trendgrafikseite auf
(siehe Seite 160).
2 Führen Sie einen Bildlauf zu den gewünschten
Trenddaten durch.
3 Drücken Sie auf die Schaltfläche Drucken (G)
– siehe Seite 161.
HINWEIS
Bei entsprechender Konfiguration wird die Schalt-
fläche Grafischer Trendbericht auch in der
Hauptmenüleiste angezeigt. Weitere Informatio-
nen finden Sie auf Seite 396.
Trendgrafikberichte können auch von anderen
Seiten aus abgerufen werden. Details hierzu
siehe Seite 438.
HINWEIS
Sie können auch einen Ausdruck der aktuellen
Trendanzeige anfordern, indem Sie auf die
Schaltfläche Bildschirm- Ausdruck in der
Hauptmenüleiste drücken. Der Bildschirminhalt
wird auf dem angeschlossenen Laserdrucker
ausgedruckt.
