SpO - und Puls-CO-Ox- Monitoring mit Masimo SET-MCable
2
Anschließen des Masimo SET MCable
Das Masimo SET MCable wird direkt an den M540
angeschlossen. Anhand des MCable-Logos kön-
nen Sie erkennen, ob Sie ein Masimo rainbow SET
oder ein Masimo SET MCable verwenden.
So schließen Sie das Masimo SET MCable an:
1 Schließen Sie den MCable-Stecker (B) am
blauen SpO -Anschluss (A) des M540 an.
2
2 Schließen Sie das Zwischenkabel (D) am
Konnektor des MCable (C) an.
3 Schließen Sie den entsprechenden Masimo-
LNCS-Sensor an das Ende des Zwischenka-
bels (E) an – weitere Informationen finden Sie
auf Seite 236.
234 Gebrauchsanweisung Infinity Acute Care System – Monitoringanwendungen VG3.n

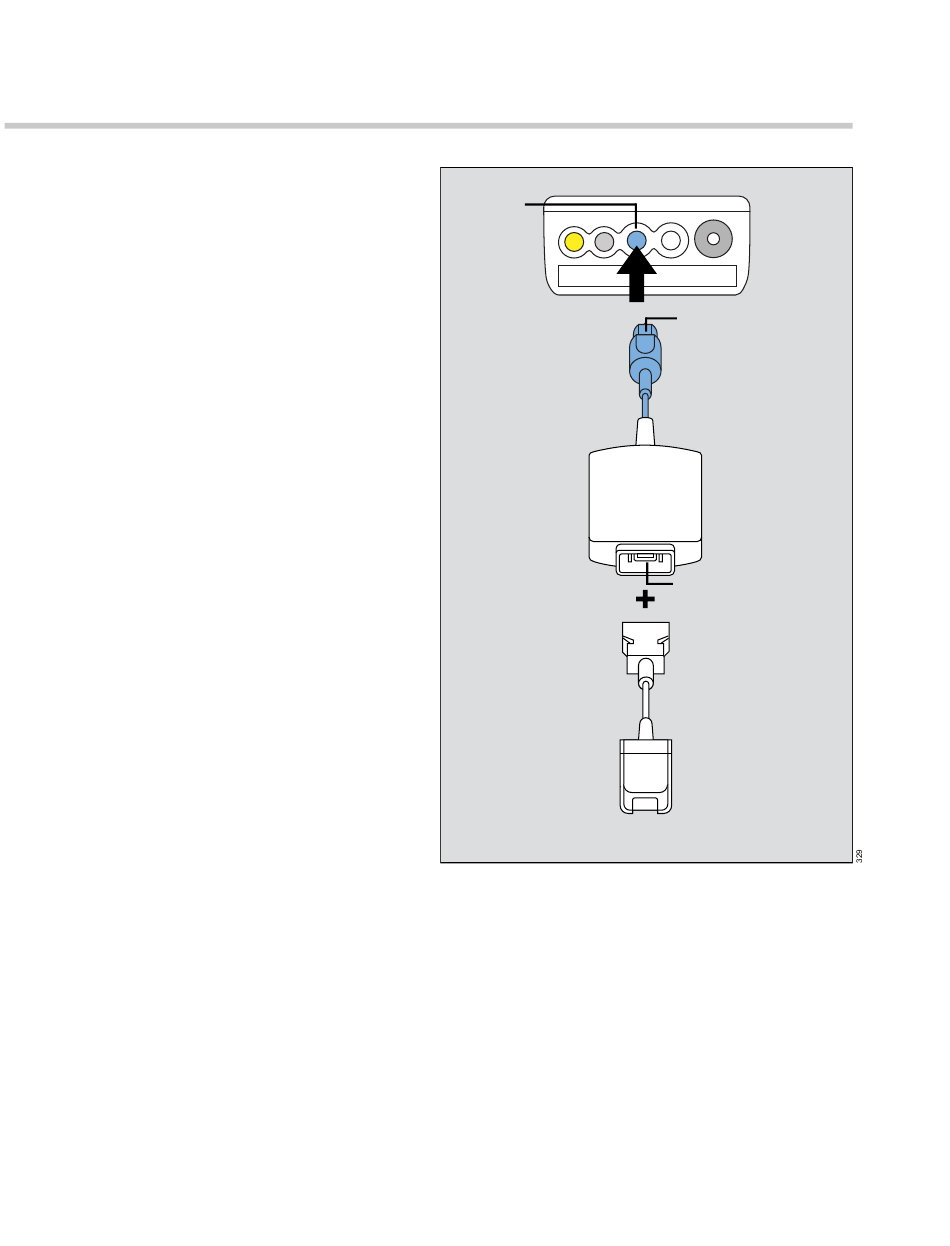

A
A SpO -Anschluss am M540
2
B MCable-Stecker
C MCable-Zwischenkonnektor (14-Pin-Konnektor)
D Zwischenkabelkonnektor für den Anschluss
des MCable
E Zwischenkabelkonnektor für den Anschluss
des Sensors
B
C
D
E
