EKG, Arrhythmie und ST-Segment
EKG
-Kurven

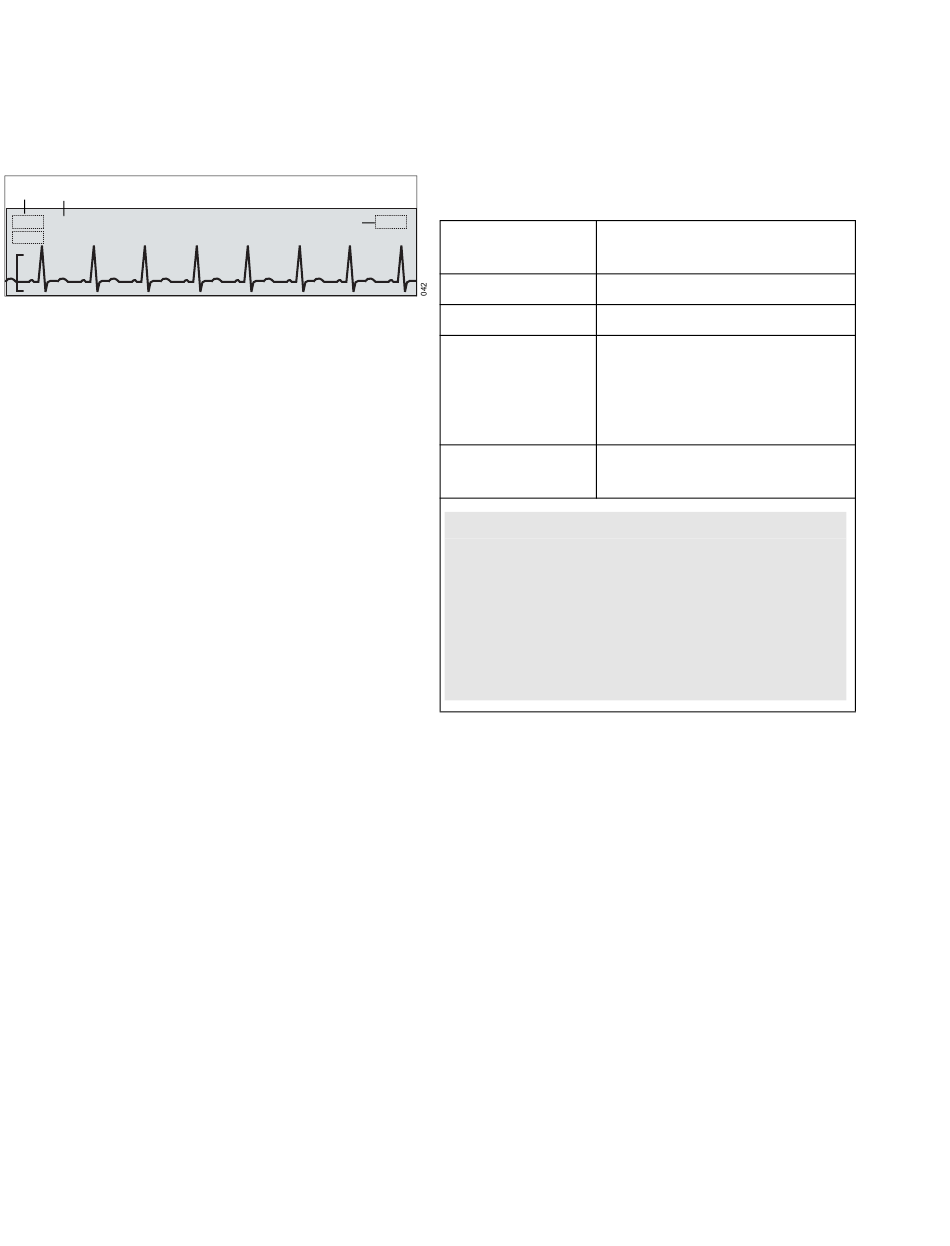

Die EKG-Kurve umfasst die folgenden Elemente:
B
A
A Ableitungsbezeichnung
B Ausgewählte Kurvenskalierung
C Meldungsfeld, das die Filter- und die Pacer-
Einstellung angibt. So wird beispielsweise die
Meldung Pacer Aus angezeigt, wenn Sie die
Pacer-Erkennung deaktivieren.
Wenn die Schrittmachererkennung aktiviert ist
(siehe Seite 194), identifizieren blaue Schrittma-
cher-Markierungen schrittmacherinduzierte Herz-
schläge. Schrittmachermarkierungen werden auf
Streifenregistrierung gedruckt.
186 Gebrauchsanweisung Infinity Acute Care System – Monitoringanwendungen VG3.n
Abhängig von dem ausgewählten Kabelsatz und
dem ausgewählten EKG-Kabeltyp werden bis zu
3 EKG-Kurven angezeigt.
C
Elektrodenkabel Verfügbare EKG-
Drei Elektroden
Fünf Elektroden
Sechs Elektroden Standard: I, II, III, aVR, aVL,
6 + 4 Elektroden
HINWEIS
1)
V und V+ sind Brustwandableitungen.
2)
Der Buchstabe „d" kennzeichnet berechnete
Ableitungen.
3)
Die Verwendung eines 6- und eines 4-adrigen
Elektrodenkabels ergibt 12 überwachte EKG-
Ableitungen
Informationen zur Auswahl der Anzahl von
Ableitungen und der Elektrodenkabel finden
Sie auf Seite 192.
Ableitungen
I, II oder III
I, II, III, aVR, aVL, aVF, V
1)
aVF, V, V+
TruST: I, II, III, aVR, aVL, aVF,
dV1, V2, dV3, dV4, V5, dV6
I, II, III, aVR, aVL, aVF, V1 bis
3)
V6
1)
2)
