Netzbetreiber anschließen
Kennzeichnungen oder ziehen Sie bei davon abwei-
chenden Kennzeichnungen die VDE 0815 zurate.
Kabel mit zwei
Doppeladern
a1 rot
Stamm/
Paar 1
b1 schwarz
a2 weiß
Stamm/
Paar 2
b2 gelb
2.
Verbinden Sie den NTBA mit den vier Klemmen des
externen S -Ports. Siehe
0
DSL-Anschluss an der Ethernet-Schnittstelle anschließen
Wichtig: Wenn Sie die Tk-Anlage in einem beste-
henden Netzwerk integrieren möchten, wenden Sie
sich bitte an den zuständigen Systemadministrator.
Ein Eingriff in ein bestehendes Netzwerk kann zu
erheblichen Funktionsstörungen führen. Beachten
Sie außerdem die auf
net-Konfiguration im Auslieferzustand der Tk-Anlage.
Voraussetzungen
Geringe Entfernung zwischen den Geräten
DSL-Router, der ausdrücklich für VoIP-Datenverkehr
ausgelegt ist („SIP aware")
Hinweis: Ist dies nicht der Fall, müssen im Router
einige, für den VoIP-Datenverkehr benötigte Ports
(RTP-Port und SIP-UDP-Ports) freigeschaltet werden
(„Portweiterleitung"). Eine Auflistung der in der Tk-
Anlage verwendeten Ports finden Sie im Konfigurati-
onsmanager der Tk-Anlage unter Administration
Portübersicht.
Das im Lieferumfang enthaltene Patchkabel
Durchzuführende Schritte
1.
Stecken Sie ein Ende des Kabels in die Ethernet-
Buchse der Tk-Anlage. Siehe
2.
Stecken Sie das andere Ende des Kabels in eine
Ausgangsbuchse des DSL-Routers oder in eine vor-
handene Netzwerksteckdose.
Hinweis: Ziehen Sie für den Anschluss des DSL-Rou-
ters an den Netzbetreiber die Dokumentation des
Netzbetreibers und des DSL-Routers zurate. Siehe
auch Abb. 12 und Abb. 13 auf Seite
22
Kabel mit Sternvierer
ohne Ring
Einfachringe, 17 mm Abstand
Doppelringe, 34 mm Abstand
Doppelringe, 17 mm Abstand
Abb. 17.
Seite 37 beschriebene Ether-
Abb. 18.
19.

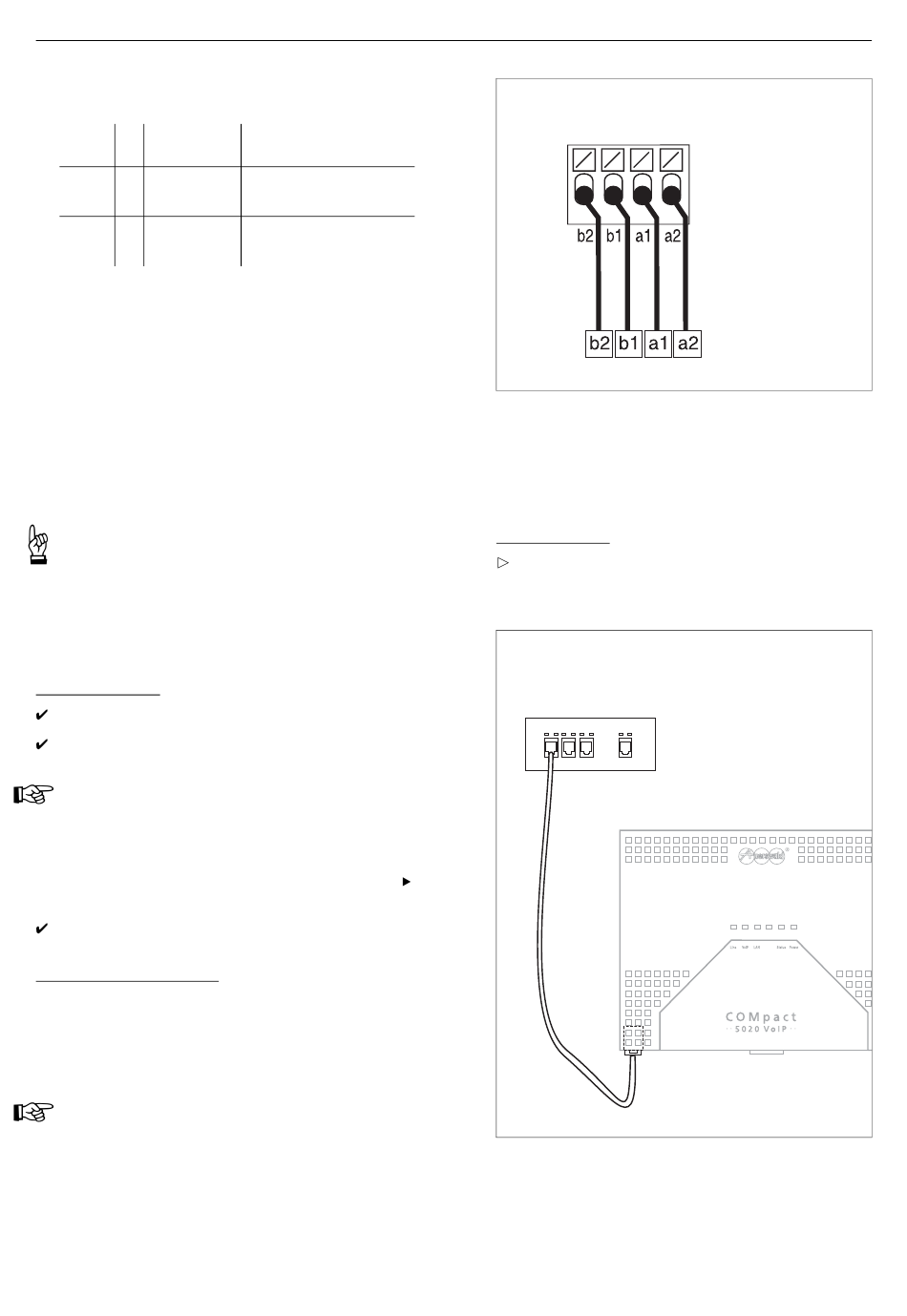

Abb. 17: NTBA und externen S
Weitere Schritte
Nehmen Sie im Anschluss an die Inbetriebnahme die
notwendigen Netzwerkeinstellungen im DSL-Router
und/oder der Tk-Anlage vor. Siehe
Abb. 18: DSL-Router anschließen
-Port verdrahten
0
externer S -Port
0
NTBA
Seite 35.
