Anlage Um- Oder Aufrüsten; Neues Modul Einstecken Und Verbindung Zur Frontplatte Herstellen - Auerswald COMmander Basic 19'' Installationshandbuch

Die Basisplatine der Tk-Anlage verfügt über vier universelle Modul-
steckplätze (A bis D, im Grundausbau sind A und B belegt) für folgende
Module:
das COMmander 4S -Modul (im Grundausbau auf Steckplatz A).
0
das COMmander 8a/b-Modul (im Grundausbau auf Steckplatz B).
Außerdem steht ein Modulsteckplatz E zur Verfügung für:
das COMmander 2TSM analog-Modul (analoges Tür-, Schalt- und
Musikmodul)

Neues Modul einstecken und Verbindung zur Frontplatte herstellen

Suchen Sie sich die zu Ihrem Modul passende Adapterplatine heraus
(siehe Beschriftung der Platinen), ziehen Sie vom Modul die nun über-
flüssigen Anschlussklemmen ab (siehe
Adapterplatine auf die somit freien Buchsen (siehe
und Abb. 11). Wenn Sie die Türverdrahtung aus der Gehäuserückwand
herausführen möchten, benötigen Sie keine Adapterplatine sondern
weiterhin die Anschlussklemmen
externe Wartemusik und Ansageausgang auf Seite
Um den Eingang für die externe Wartemusik sowie den Ausgang für
den Ansagelautsprecher eines vorhandenen 2TSM analog-Moduls mit
der Gehäuserückwand zu verbinden, benötigen Sie außerdem das bei-
liegende Cinch-Adapterkabel. Stecken Sie die beiden Cinch-Stecker
des einen Kabelendes in die Cinch-Buchsen des 2TSM analog-Moduls
(siehe Abb. 11).
Neuere Module des COMmander Basic 19" sind mit einer
zusätzlichen Buchse für die Verbindung zur Frontplatte
ausgestattet. Die bisher beigelegten Adapterplatinen
sind aus diesem Grund nicht mehr im Lieferumfang enthalten.
Möchten Sie Ihren COMmander Basic 19" mit bereits vorhandenen
älteren Modulen aufrüsten, können Sie die notwendigen Adapter-
platinen im Internet-Shop DistriCOM unter http://www.districom-
online.de erwerben. (Die Belieferung erfolgt nur innerhalb
Deutschlands.)

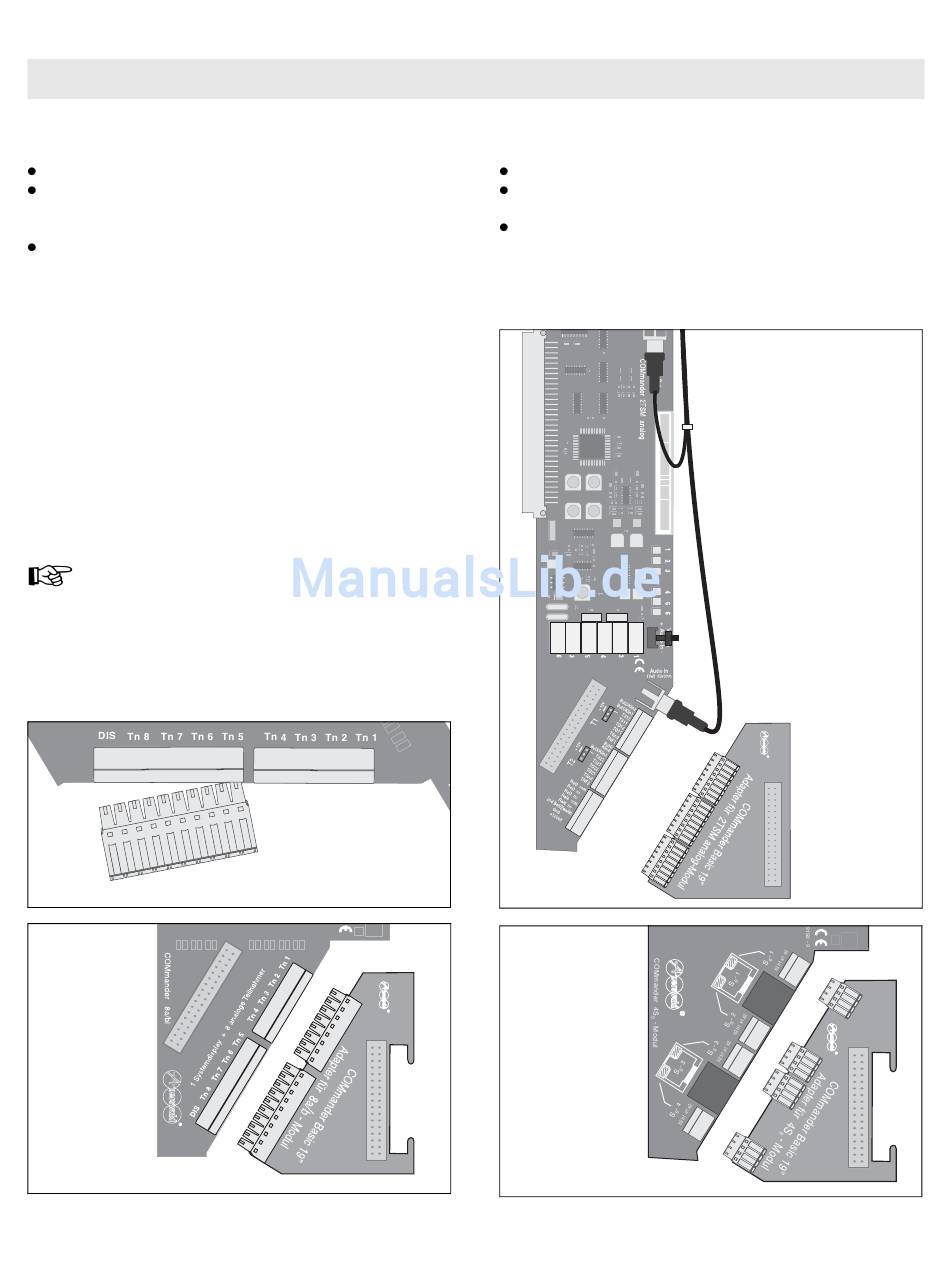

Abb. 10: 8a/b-Adapter
Anlage um- oder aufrüsten
Abb. 9) und stecken Sie die
Abb. 10, Abb. 12
(Kapitel Anschluss Türstationen,
15).
Abb. 9: Klemmen
abziehen
Die einzelnen Module werden im Installations- und Konfigurationshand-
buch ausführlich beschrieben. Folgende Grenzwerte müssen beim Auf-
rüsten mit weiteren Modulen beachtet werden:
Maximal 4 externe S -Ports können verwaltet werden.
0
Maximal 32 interne Teilnehmer können verwaltet werden. Jedes
angeschlossene Telefon, Fax usw. zählt als interner Teilnehmer.
Maximal 3 COMmander 8a/b-Module (also maximal 24 analoge
Teilnehmer) sind einsteckbar. Der 4. universelle Modulsteckplatz
wird für ein COMmander 4S
Abb. 12: 4S -Adapter
0
-Modul benötigt.
0
Abb. 11: 2TSM analog-
Adapter
