Setarea la Max.
Apăsaţi continuu pentru a schimba la curba max. a pompei
(banda luminoasă de sus clipește). Când banda luminoasă
superioară este aprinsă, apăsaţi
banda luminoasă clipește.
Pentru a reveni la funcționarea necontrolată sau controlată,
apăsați continuu până este indicată valoarea prestabilită
dorită.
H
Q

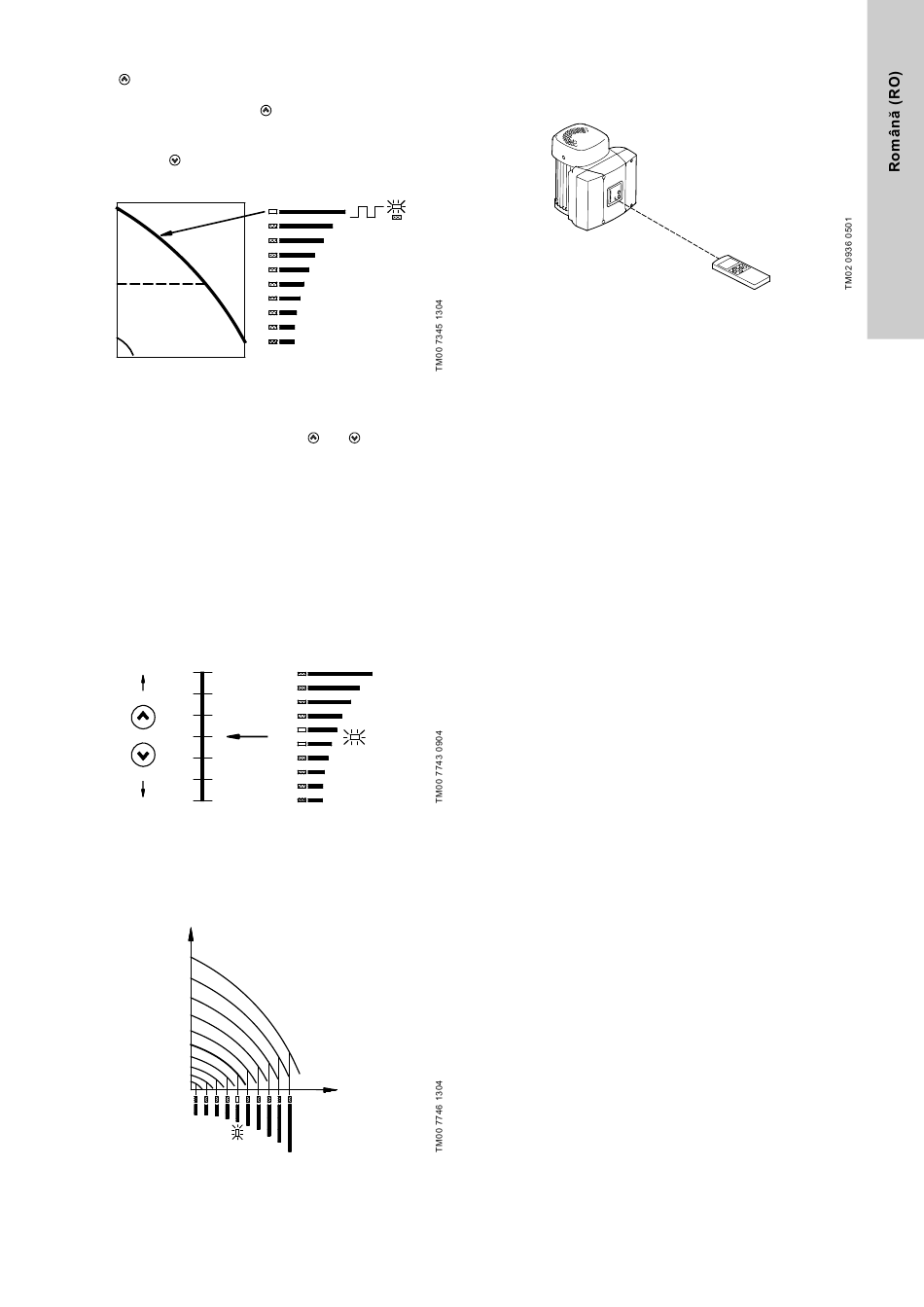

Fig. 19 Funcționarea la curbă max.

8.2 Setarea valorii prestabilite.

Setaţi valoarea prescrisă dorită apăsând
Benzile luminoase de pe panoul de comandă vor indica valoarea
prescrisă setată. Vezi exemplele în secțiunile
modul de control controlat (controlul presiunii)
mod de control necontrolat.
8.2.1 Pompa în modul de control controlat
(controlul presiunii)
Exemplu
Figura 20 arată că benzile luminoase 5 şi 6 sunt activate,
indicând o valoarea prescrisă dorită de 3 bar. Intervalul de setare
este egal cu intervalul de măsurare al senzorului (vezi plăcuţa
senzorului).
[bar]
6
3
0
Fig. 20 Valoare prescrisă setată la 3 bar, controlul presiunii
8.2.2 Pompa în mod de control necontrolat
Exemplu
În modul de control necontrolat, performanța pompei este setată
în intervalul de la curba min. la max. Vezi fig. 21.
H
Fig. 21 Setarea performanței pompei, mod de control
necontrolat
pentru 3 secunde până când
sau .
8.2.1 Pompa în
și 8.2.2 Pompa în
Q

9. Setarea cu ajutorul R100

Pompa este destinată comunicării fără fir cu telecomanda
Grundfos R100.
Fig. 22 R100 comunicând cu pompa prin raze infraroşii
Pe timpul comunicaţiei, R100 trebuie îndreptată spre panoul de
comandă. Când R100 comunică cu pompa, indicatorul luminos
roşu va clipi rapid. Țineți R100 îndreptată spre panoul de
comandă până când LED-ul roșu nu mai clipește.
R100 oferă setarea şi afișarea stării pompei.
Afişajele sunt împărțite în patru meniuri paralele (vezi fig. 23):
0. GENERAL (consultaţi instrucţiunile de exploatare pentru R100)
1. FUNCŢIONARE
2. STARE
3. INSTALARE
Figura deasupra fiecărui afișaj individual din fig.
secțiunea în care este descris afișajul.
23 se referă la
