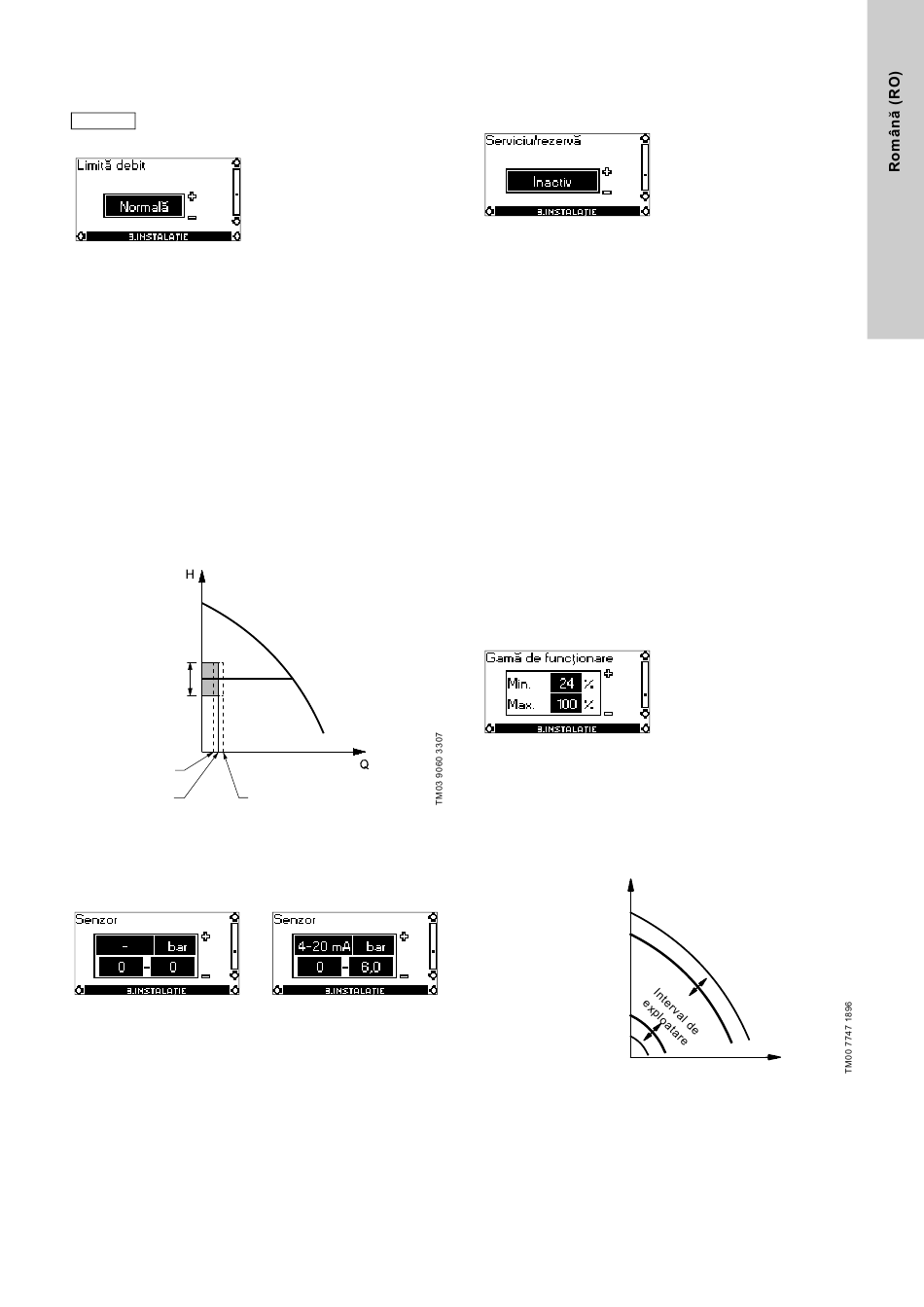

9.3.9 Flow limit (limita de debit) pentru funcția de oprire
(numai pompele trifazate)
Limita de debit pentru funcția de oprire funcționează
numai dacă sistemul nu este configurat pentru
Notă
fluxostat.
Pentru a stabili, la care debit trece sistemul de la funcționarea
continuă la presiune constantă la funcționarea pornire/oprire,
selectați dintre aceste patru valori din care trei sunt limite de debit
preconfigurate:
• Low (redus)
• Normal
• High (ridicat)
• Custom (personalizat).
Setarea implicită a pompei este Normal, reprezentând aprox.
10 % din debitul nominal al pompei.
Dacă se dorește o limită de debit mai mică decât Normal sau
dimensiunea rezervorului este mai mică decât cea recomandată,
selectați Low.
Dacă se dorește un debit mai mare decât Normal sau se
utilizează un rezervor mare, setați limita la High.
Valoarea Custom poate fi văzută pe R100, dar poate fi setată
numai cu PC Tool E-products. Custom este pentru configurarea
personalizată și optimizarea procesului.
∆H
Low
Normal
Fig. 27 Trei limite de debit preconfigurate, Low, Normal și High
9.3.10 Sensor (senzor)
Fără senzor
(necontrolat)
Setarea senzorului este relevantă numai în cazul funcționării
controlate.
Selectaţi dintre următoarele valori:
• Semnal de ieşire senzor
0-10 V
0-20 mA
4-20 mA,
• Unitatea de măsură a senzorului:
bar, mbar, m, kPa, psi, ft, m
• Intervalul de măsurare al senzorului.
High
Cu senzor de presiune
(controlat)
3 3
/h, m /s, l/s, gpm, °C, °F, %
9.3.11 Duty/standby (serviciu/așteptare )
(numai pompele trifazate)
Funcţia de serviciu/rezervă se aplică la două pompe conectate în
paralel şi controlate prin GENIbus.
Funcția de serviciu/așteptare poate fi setată la următoarele valori:
• Active (activ)
• Not active (inactiv).
Când funcţia este setată pe Activ, se aplică următoarele:
• La un moment dat funcţionează numai o pompă.
• Pompa oprită (în așteptare) va fi cuplată automat dacă
•
pompa care funcţionează (de serviciu) are o defecțiune. Va fi
semnalizată o defecțiune.
• Comutarea între pompa de serviciu şi pompa în așteptare va
avea loc la fiecare 24 de ore.
Activați funcția serviciu/așteptare după cum urmează:
1. Conectați una dintre pompe la rețeaua de alimentare.
Setați funcţia duty/standby pe Not active.
Cu ajutorul R100, efectuați setările necesare în meniul
OPERATION și INSTALLATION.
2. Setați modul de funcționare la Stop în meniul OPERATION.
3. Conectați cealaltă pompă la alimentarea de la rețea.
Cu ajutorul R100, efectuați setările necesare în meniul
OPERATION și INSTALLATION.
Setați funcţia duty/standby pe Active.
Pompa în funcțiune va căuta cealaltă pompă și va seta automat
funcția de serviciu/așteptare a acestei pompe la Activ. Dacă nu
poate găsi cealaltă pompă, va fi indicat un defect.
9.3.12 Operating range (interval de exploatare)
Modul de setare a intervalului de exploatare
• Setați curba min. în intervalul de la curba max. la 12 % din
performanța maximă. Pompa este setată din fabrică la 24 %
din performanța maximă.
• Setați curba max. în intervalul de la performanța maximă
(100 %) la curba min.
Zona dintre curbele min. și max. este intervalul de exploatare.
H
100 %
Curba max.
Curba min.
12 %
Fig. 28 Setarea curbelor min. și max. în % din performanța
maximă
Q
