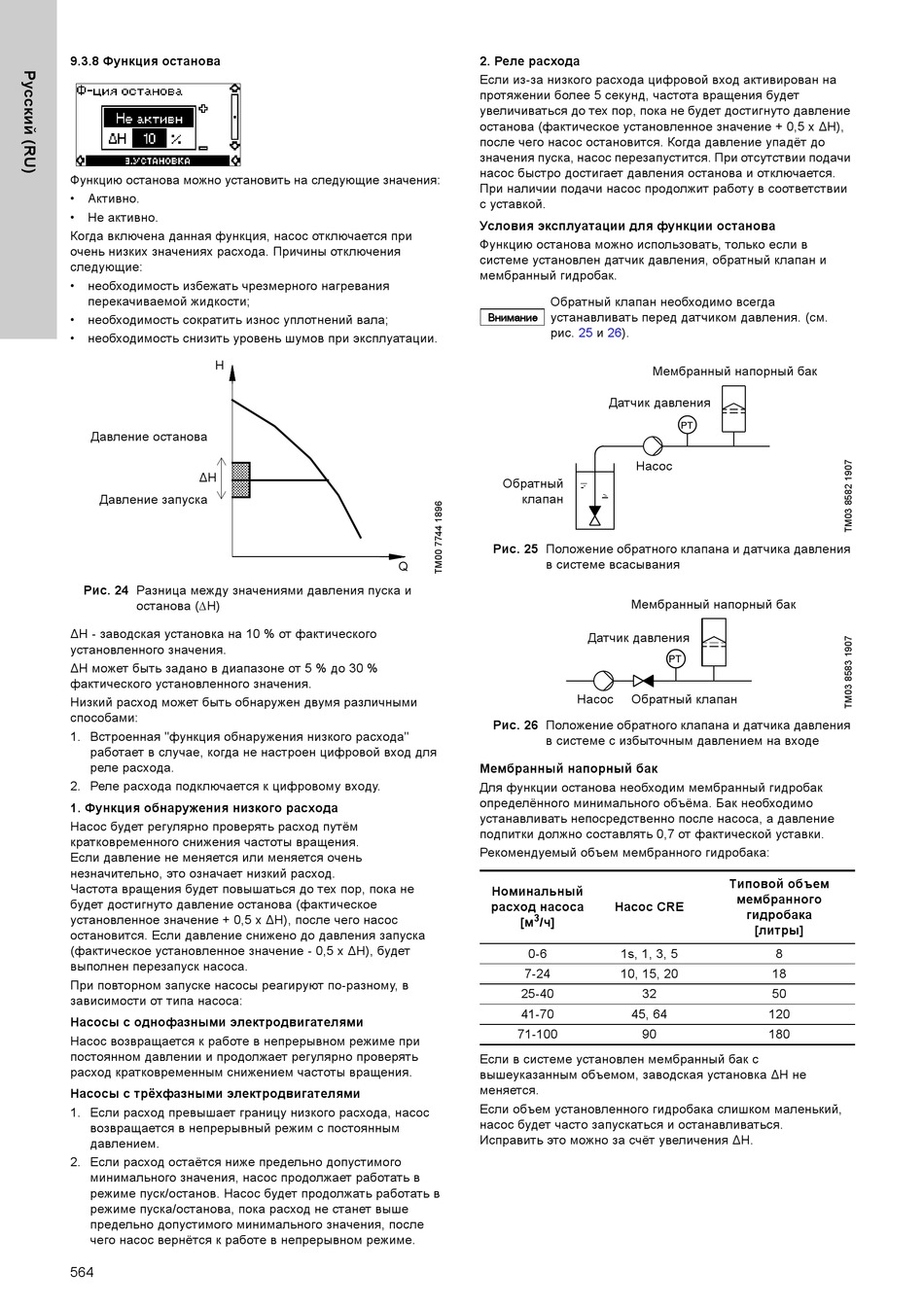

9.3.8 Функция останова
Функцию останова можно установить на следующие значения:
• Активно.
• Не активно.
Когда включена данная функция, насос отключается при
очень низких значениях расхода. Причины отключения
следующие:
• необходимость избежать чрезмерного нагревания
перекачиваемой жидкости;
• необходимость сократить износ уплотнений вала;
• необходимость снизить уровень шумов при эксплуатации.
H
Давление останова
∆H
Давление запуска
Рис. 24 Pазница между значениями давления пуска и
останова (H)
∆H - заводская установка на 10 % от фактического
установленного значения.
∆H может быть задано в диапазоне от 5 % до 30 %
фактического установленного значения.
Низкий расход может быть обнаружен двумя различными
способами:
1. Встроенная "функция обнаружения низкого расхода"
работает в случае, когда не настроен цифровой вход для
реле расхода.
2. Реле расхода подключается к цифровому входу.
1. Функция обнаружения низкого расхода
Насос будет регулярно проверять расход путём
кратковременного снижения частоты вращения.
Если давление не меняется или меняется очень
незначительно, это означает низкий расход.
Частота вращения будет повышаться до тех пор, пока не
будет достигнуто давление останова (фактическое
установленное значение + 0,5 x ∆H), после чего насос
остановится. Если давление снижено до давления запуска
(фактическое установленное значение - 0,5 x ∆H), будет
выполнен перезапуск насоса.
При повторном запуске насосы реагируют по-разному, в
зависимости от типа насоса:
Насосы с однофазными электродвигателями
Насос возвращается к работе в непрерывном режиме при
постоянном давлении и продолжает регулярно проверять
расход кратковременным снижением частоты вращения.
Насосы с трёхфазными электродвигателями
1. Если расход превышает границу низкого расхода, насос
возвращается в непрерывный режим с постоянным
давлением.
2. Если расход остаётся ниже предельно допустимого
минимального значения, насос продолжает работать в
режиме пуск/останов. Насос будет продолжать работать в
режиме пуска/останова, пока расход не станет выше
предельно допустимого минимального значения, после
чего насос вернётся к работе в непрерывном режиме.
564
2. Реле расхода
Если из-за низкого расхода цифровой вход активирован на
протяжении более 5 секунд, частота вращения будет
увеличиваться до тех пор, пока не будет достигнуто давление
останова (фактическое установленное значение + 0,5 x ∆H),
после чего насос остановится. Когда давление упадёт до
значения пуска, насос перезапустится. При отсутствии подачи
насос быстро достигает давления останова и отключается.
При наличии подачи насос продолжит работу в соответствии
с уставкой.
Условия эксплуатации для функции останова
Функцию останова можно использовать, только если в
системе установлен датчик давления, обратный клапан и
мембранный гидробак.
Обратный клапан необходимо всегда
Внимание
устанавливать перед датчиком давления. (см.
рис.
Обратный
клапан
Рис. 25 Положение обратного клапана и датчика давления
в системе всасывания
Q
Рис. 26 Положение обратного клапана и датчика давления
в системе с избыточным давлением на входе
Мембранный напорный бак
Для функции останова необходим мембранный гидробак
определённого минимального объёма. Бак необходимо
устанавливать непосредственно после насоса, а давление
подпитки должно составлять 0,7 от фактической уставки.
Рекомендуемый объем мембранного гидробака:
Номинальный
расход насоса
3
[м /ч]
0-6
7-24
25-40
41-70
71-100
Если в системе установлен мембранный бак с
вышеуказанным объемом, заводская установка ∆H не
меняется.
Если объем установленного гидробака слишком маленький,
насос будет часто запускаться и останавливаться.
Исправить это можно за счёт увеличения ∆H.
25 и 26).
Мембранный напорный бак
Датчик давления
Насос
Мембранный напорный бак
Датчик давления
Насос Обратный клапан
Типовой объем
мембранного
Насос CRE
гидробака
1s, 1, 3, 5
10, 15, 20
32
45, 64
90
[литры]
8
18
50
120
180
