13. Външен сигнал за работна точка
Работната точка може да бъде зададена отдалечено чрез
свързване на трансмитер за аналогов сигнал към входа за
сигнал за работна точка (клема 4).
Работна точка
Външна работна
точка

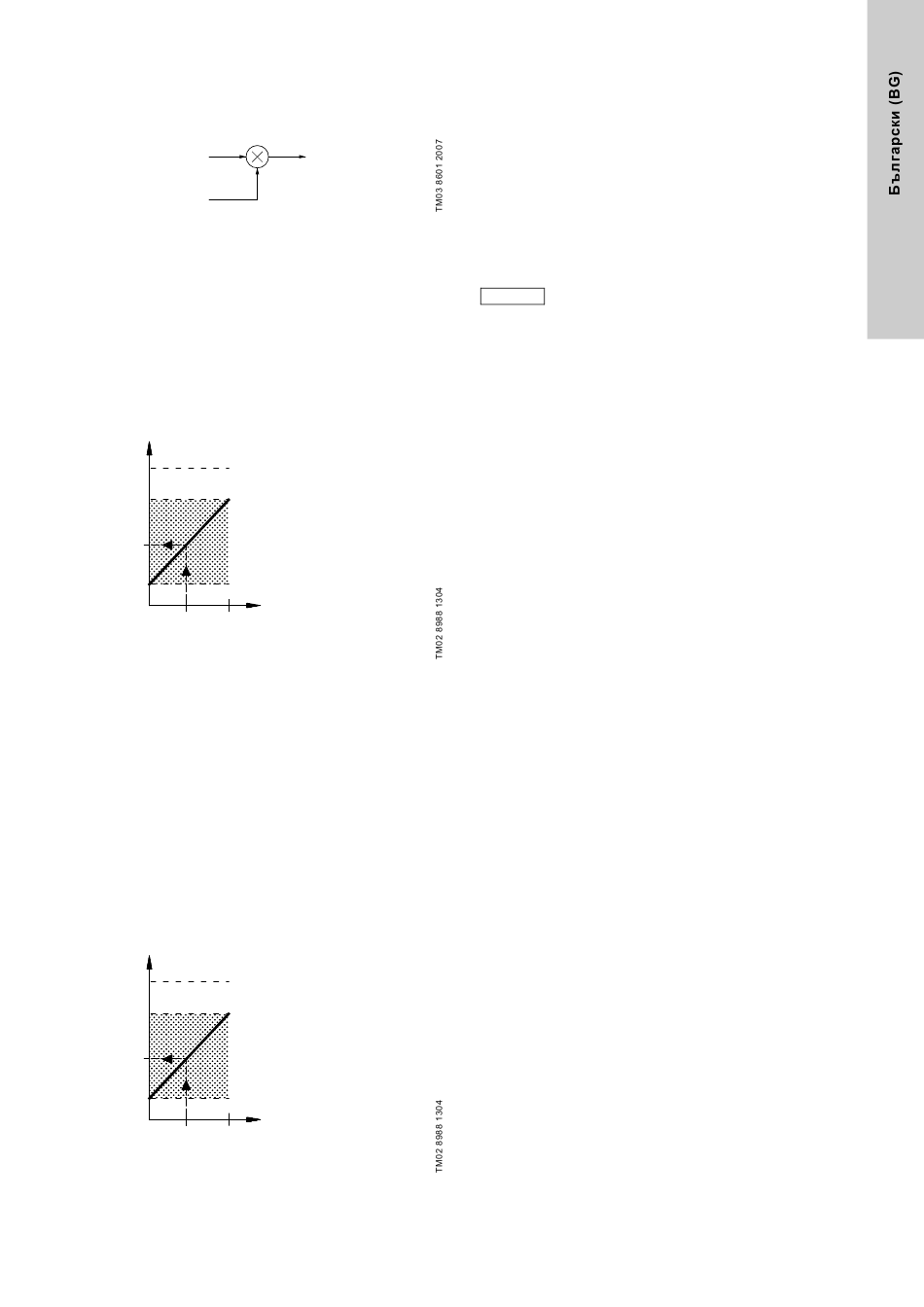

Фиг. 29 Текущата работна точка като произведение
(умножена стойност) от работната точка и външно
зададената работна точка
Изберете текущия външен сигнал, 0-10 V, 0-20 mA, 4-20 mA,
чрез R100. Вж. раздел 9.3.3 Външна работна
Ако е избран режим на управление "без контрол" чрез R100,
помпата може да се управлява от всеки контролер.
В режим на управление "с контрол" работната точка може да
бъде зададена външно в диапазона от най-ниската стойност
на измервателния диапазон на сензора до зададената
работна точка от помпата или чрез R100.
Текуща работна точка
Сензор
Работна точка, зададена от
контролния панел, R100 или
E-продуктите PC Tool
Текуща
работна
точка
Сензор
0 10 V
0 20 mA
4 20 mA
Фиг. 30 Връзка между текущата работна точка и външния
сигнал за работната точка в режим на управление
"с контрол"
Пример: При стойност на сензор
точка 3 bar и външно зададена работна точка 80 %, текущата
работна точка ще бъде както следва:
Текуща
(работна точка - сензор
работна =
+ сензор
min
точка
= (3 - 0) x 80 % + 0
= 2,4 bar
В режим на управление "без контрол" работната точка може
да бъде зададена външно в диапазона от мин. крива до
работната точка, зададена от помпата или чрез R100.
Текуща работна точка
Макс.
Работна точка, зададена от
контролния панел, R100 или
E-продуктите PC Tool
Текуща
работна
точка
Мин.
0 10 V
0 20 mA
4 20 mA
Фиг. 31 Връзка между текущата работна точка и външния
сигнал за работната точка в режим на управление
"без контрол"
Текуща работна
точка
точка.
max
min
Външен сигнал за
работна точка
0 bar, зададена работна
min
) x %
min външна работна точка
крива
крива
Външен сигнал за
работна точка
14. Bus сигнал
Помпата поддържа серийна комуникация чрез RS-485 вход.
Комуникацията се извършва съгласно мрежовия протокол на
Grundfos - GENIbus - и позволява свързване към система за
управление на сгради или друга външна система за
управление.
Работните параметри, като например работна точка, режим
на работа и др., могат да бъдат зададени отдалечено чрез
bus сигнала. Същевременно помпата може да предоставя
информация за състоянието на важни параметри, като
текущата стойност на контролен параметър, входящата
мощност и индикации за повреда.
За подробности се свържете с Grundfos.
Ако се използва bus сигнал, броят настройки,
Указание
достъпни чрез R100, ще е по-малък.
15. Други bus стандарти
Grundfos предлага различни bus решения с комуникация
съгласно други стандарти.
За подробности се свържете с Grundfos.
