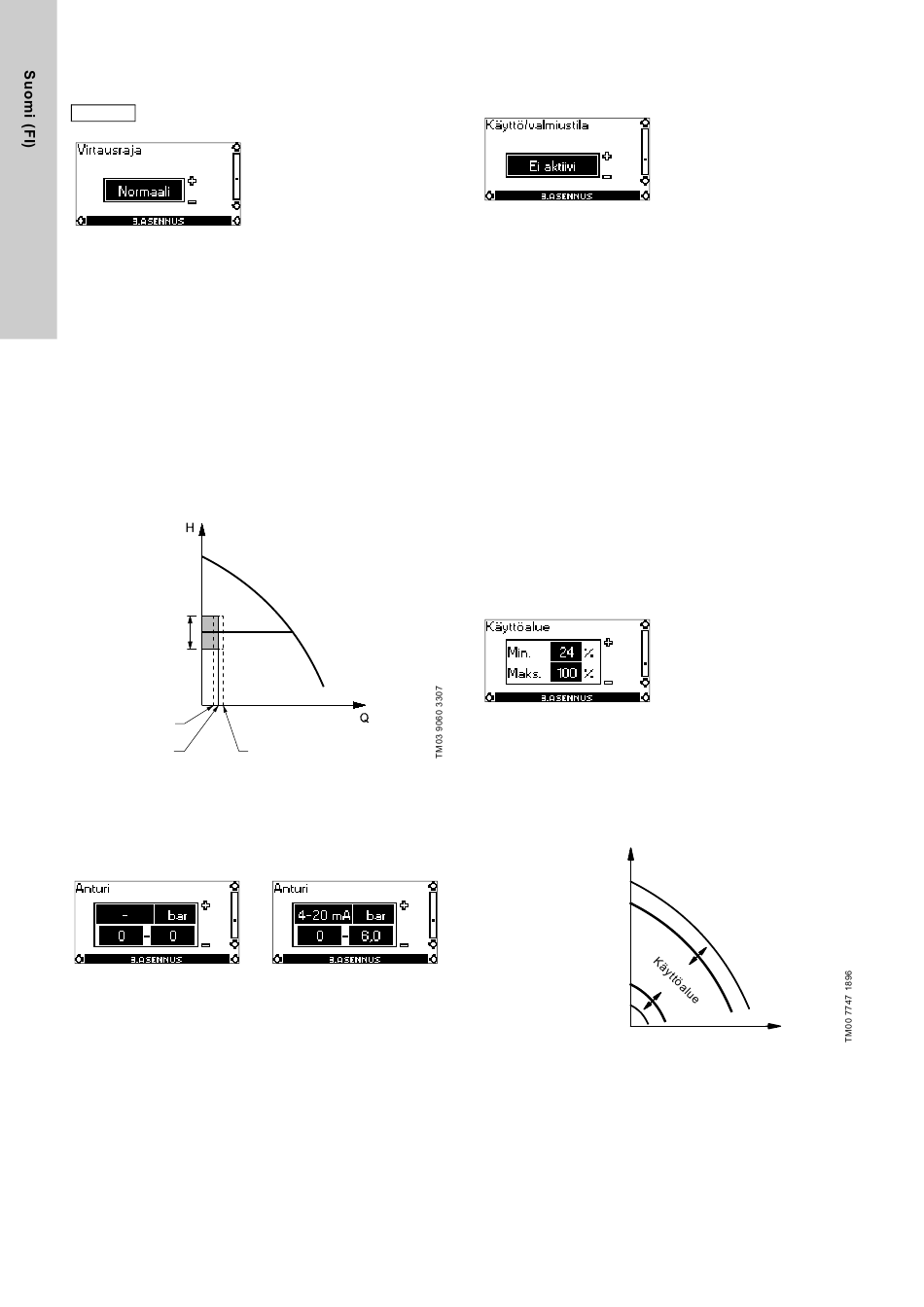

9.3.9 Pysäytystoiminnon virtausraja
(vain kolmivaihepumpuissa)
Pysäytystoiminnon virtausraja toimii vain, jos järjes-
Huomaa
telmään ei ole liitetty virtausanturia.
Määritä virtaama, jossa järjestelmä vaihtaa jatkuvasta käynnistä
vakiopaineella käynnistys-/pysäytystoiminnolle, valitsemalla yksi
seuraavista neljästä arvosta (kolme on määritelty valmiiksi):
• Pieni
• Normaali
• Suuri
• Mukautettu.
Pumpun oletusasetus on Normaali, mikä vastaa noin 10 % pum-
pun nimellisvirtaamasta.
Jos tarvitaan normaalia pienempi virtausraja tai säiliö on suositel-
tua pienempi, valitse Pieni.
Haluttaessa normaalia suurempi virtausraja tai säiliö on suositel-
tua suurempi, valitse Suuri.
Mukautettu-arvo näkyy R100:ssä mutta sen voi asettaa vain PC
Tool E-products -työkaluilla. Mukautettu-asetus on tarkoitettu pro-
sessikohtaiseen optimointiin.
∆H
Pieni
Normaali
Kuva 27 Kolme valmiiksi määriteltyä virtausrajaa:
Pieni, Normaali ja Suuri
9.3.10 Anturi
Ei anturia
(ohjaamaton)
Anturin asetuksella on merkitystä vain, kun pumppua käytetään
ohjauksella.
Valitse seuraavista arvoista:
• Anturin lähtösignaali
0-10 V
0-20 mA
4-20 mA,
• Anturin mittayksikkö:
bar, mbar, m, kPa, psi, ft, m
• Anturin mittausalue.
214
Suuri
Sisältää paineanturin
(ohjattu)
3 3
/h, m /s, l/s, gpm, °C, °F, %
9.3.11 Käyttö/valmiustila (vain kolmivaihepumput)
Käyttö/valmiustilatoiminto koskee kahta rinnankytkettyä ja GENI-
bus-väylän kautta ohjattavaa pumppua.
Käyttö/valmiustilatoiminnon asetusvaihtoehdot:
• Käytössä
• Ei käytössä.
Kun toiminnon asetus on Käytössä, pumppu toimii näin:
• Vain yksi pumppu käy kerrallaan.
• Seisova (varalla oleva) pumppu käynnistyy automaattisesti,
jos käynnissä olevassa pumpussa ilmenee vika.
Pumppu antaa vikailmoituksen.
• Käynnissä ja varalla olevat pumput vaihtuvat 24 tunnin välein.
Käyttö/valmiustilatoiminnon käyttöönotto:
1. Kytke toinen pumpuista sähköverkkoon.
Valitse käyttö-/valmiustilatoiminnon asetukseksi Ei käytössä.
Tee R100-kaukosäätimellä tarvittavat asetukset KÄYTTÖ- ja
ASENNUS-valikoissa.
2. Valitse KÄYTTÖ-valikossa käyttötavaksi Seis.
3. Kytke toinen pumppu sähköverkkoon.
Tee R100-kaukosäätimellä tarvittavat asetukset KÄYTTÖ- ja
ASENNUS-valikoissa.
Valitse käyttö-/valmiustilatoiminnon asetukseksi Käytössä.
Käynnissä oleva pumppu etsii toisen pumpun ja asettaa auto-
maattisesti sen käyttö-/valmiustilatoiminnon tilaan Käytössä.
Jos se ei löydä toista pumppua, se antaa vikailmoituksen.
9.3.12 Käyttöalue
Pumpun käyttöalueen asetus:
• Aseta minimikäyrä maksimikäyrän suhteen alueelle, joka on
12 % sisällä maksimikapasiteetista. Pumpun tehdasasetus on
24 % maksimikapasiteetista.
• Aseta maksimikäyrä alueelle, joka on 100 %:n alueella maksi-
mikapasiteetista minimikäyrän suhteen.
Minimi- ja maksimikäyrien välinen alue on pumpun käyttöalue.
H
100 %
Maks. käyrä
Min. käyrä
12 %
Kuva 28 Minimi- ja maksimikäyrien asetus %
maksimikapasiteetista
Q
