12. Ulkoiset pakko-ohjaussignaalit

Pumpuissa on tulot näiden pakko-ohjaustoimintojen ulkoisille sig-
naaleille:
• Pumpun käynnistys/pysäytys
• Digitaalinen toiminto.
12.1 Käynnistys-/pysäytystulo

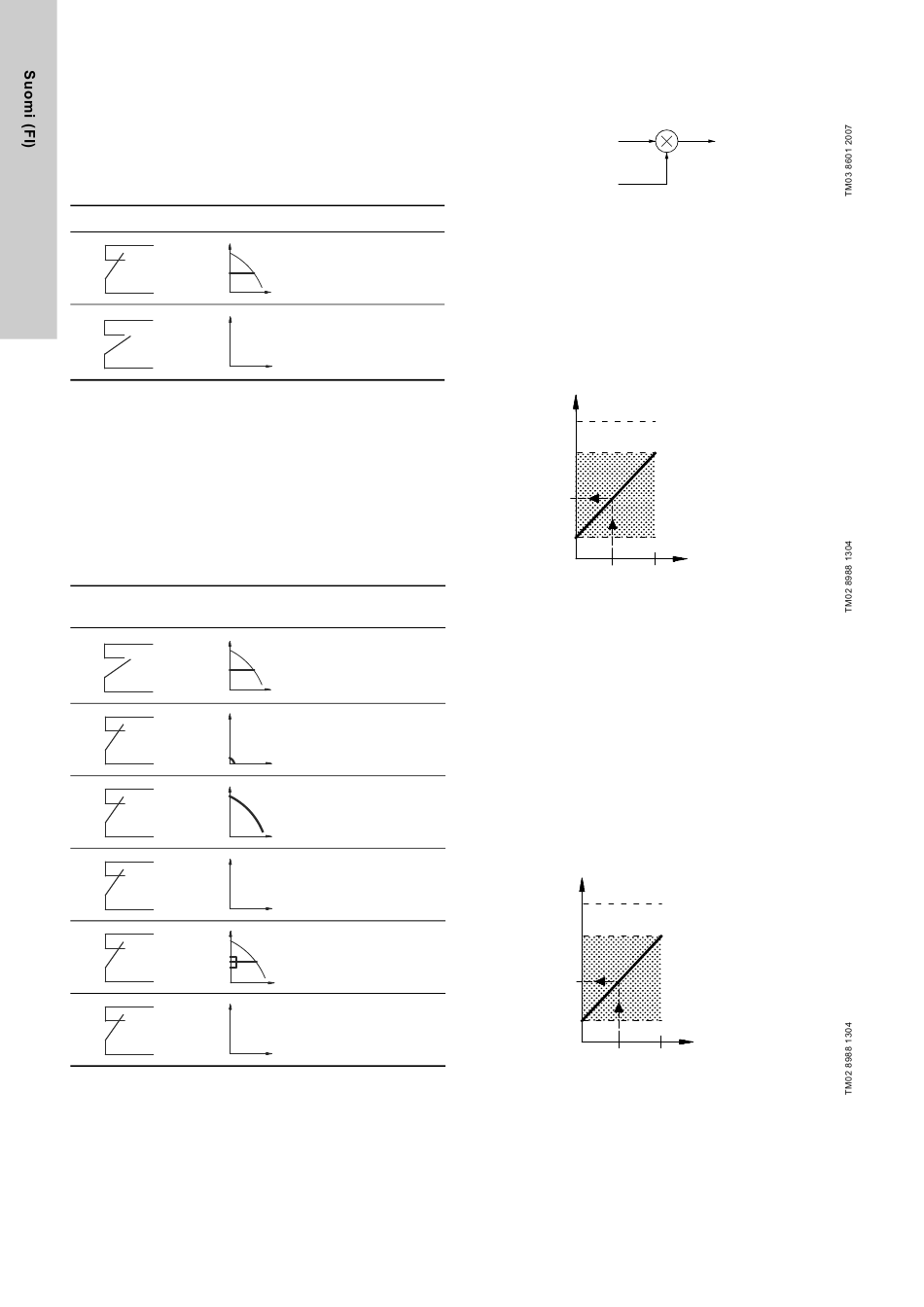

Toimintakaavio: Käynnistys-/pysäytystulo:
Käynnistys/pysäytys (liittimet 2 ja 3)
H
H

12.2 Digitaalinen tulo

Digitaalisen tulon toiminnoksi voidaan valita R100-kaukosääti-
mellä jokin seuraavista:
• Normaalikäyttö
• Min. käyrä
• Maks. käyrä
• Ulkoinen vika
• Virtausanturi
• Kuivakäynti.
Toimintakaavio: Digitaalisen toiminnon tulo
Digitaalinen toiminto
(liittimet 1 ja 9)
H
H
H
H
5 s
H
5 s
H
216
Normaalikäyttö
Q
Seis
Q
Normaalikäyttö
Q
Min. käyrä
Q
Maks. käyrä
Q
Ulkoinen vika
Q
Virtausanturi
Q
Kuivakäynti
Q

13. Ulkoinen asetuspistesignaali

Asetuspiste voidaan etäasettaa liittämällä analoginen signaalilä-
hetin asetuspistesignaalin tuloon (liitin 4).
Asetuspiste
Ulkoinen asetuspiste
Kuva 29 Todellinen asetuspiste saadaan kertomalla asetus-
piste ja ulkoinen asetuspiste keskenään
Valitse ulkoinen signaali R100-kaukosäätimellä: 0-10 V, 0-20 mA,
4-20 mA. Katso kohta 9.3.3 Ulkoinen
Jos R100:lla valitaan ohjaustapa "ohjaamaton", mikä tahansa
säädin voi ohjata pumppua.
Kun ohjaustavaksi on valittu "ohjattu", asetuspiste voidaan aset-
taa ulkoisesti anturin mittausalueen alimmasta arvosta R100:lla
asetettuun tai pumppuun asetettuun asetuspisteeseen.
Todellinen asetuspiste
Todellinen
asetuspiste
0 10 V
0 20 mA
4 20 mA
Kuva 30 Todellisen asetuspisteen ja ulkoisen
asetuspistesignaalin suhde ohjaustavassa
"ohjauksella"
Esimerkki: Jos anturi -arvo on 0 baaria, asetettu asetuspiste
min
on 3 baaria ja ulkoinen asetuspiste on 80 %, todellinen asetus-
piste on seuraava:
Todellinen ase- (asetuspiste - anturi
=
tuspiste anturi
min
= (3 - 0) x 80 % + 0
= 2,4 baaria
Ohjaustavassa "ohjaamaton" asetuspiste voidaan asettaa minimi-
käyrästä pumpulla tai R100:lla asetettuun asetuspisteeseen asti.
Todellinen asetuspiste
Todellinen
asetuspiste
0
0
4
Kuva 31 Todellisen asetuspisteen ja ulkoisen
asetuspistesignaalin suhde ohjaustavassa
"ohjaamaton"
Todellinen
asetuspiste
asetuspiste.
Anturi
maks
Ohjauspaneelista,
R100:lla tai PC Tool
E-products -työkaluilla
asetettu asetuspiste
Anturi
min
Ulkoinen
asetuspistesignaali
) x %
min ulkoinen asetuspiste
Maks
käyrä
Ohjauspaneelista,
R100:lla tai Grundfosin
PC Tool E-products -
työkaluilla asetettu
asetuspiste
Min
käyrä
Ulkoinen
asetuspistesignaali
10 V
20 mA
20 mA
+
