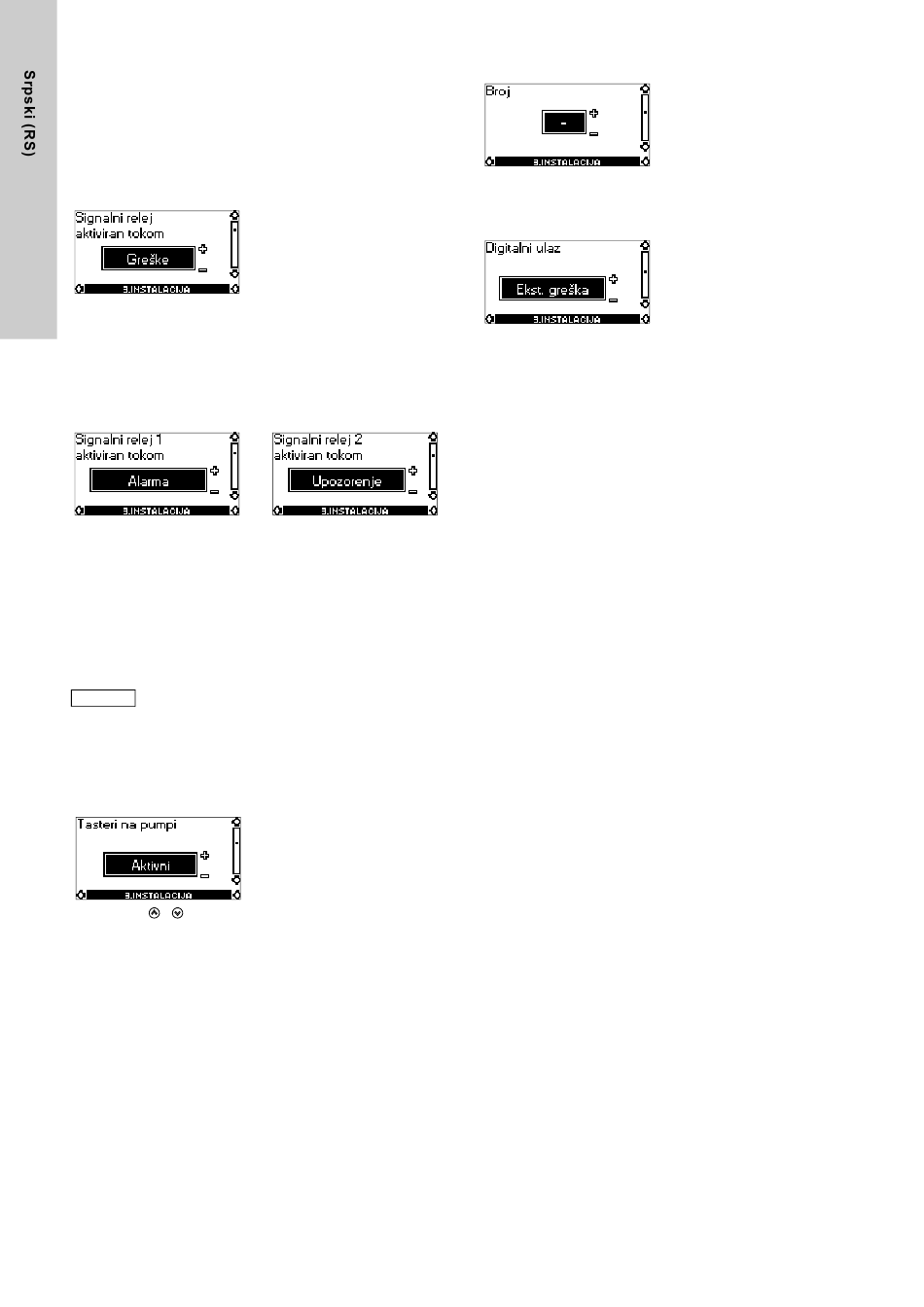

9.3.4 Signalni relej
Pumpe od 0,37 - 7,5 kW imaju jedan signalni relej.
Fabričko podešavanje releja je Greška.
Pumpe od 11-22 kW imaju dva signalna releja. Signalni relej 1 je
fabrički podešen na Alarm a signalni relej 2 na Upozorenje.
U jednom od sledećih prikaza odaberite u kojoj od tri ili šest
radnih situacija signalni relej treba biti aktiviran.
0,37 - 7,5 kW
• Spremno
• Kvar
• Rad
• Pumpa radi (samo trofazne pumpe, 0,55 - 7,5 kW)
• Upozorenje (samo trofazne pumpe, 0,55 - 7,5 kW).
11-22 kW
• Spremno
• Alarm
• Rad
• Pumpa radi
• Upozorenje
• Podmažite.
Greška i Alarm pokrivaju greške koje se pojavljuju u
Alarmu. Upozorenje pokriva sve greške koje se
pojavljuju u Upozorenju. Podmazivanje pokriva samo
Savet
pojedinačan slučaj. Za opis razlike između alarma i
upozorenja, pogledajte odeljak
kvara.
Za više informacija pogledajte poglavlje
signalni relej.
9.3.5 Tasteri na pumpi
Radni tasteri i na kontrolnoj ploči mogu biti podešeni na
sledeće vrednosti:
• Aktivno
• Neaktivno.
Kada je podešeno na Neaktivni (zaključan) tasteri ne funkcionišu.
Podesite tastere na Neaktivni ukoliko pumpom treba upravljati
nekim eksternim kontrolnim sistemom.
536
11-22 kW
• Spremno
• Alarm
• Rad
• Pumpa radi
• Upozorenje
• Podmažite.
9.1.3 Indikacije
16. Indikacione lampice i
9.3.6 Broj pumpe
Pumpi može biti dodeljen jedan broj od 1 do 64. U slučaju bus
komunikacije pumpi mora biti dodeljen broj.
9.3.7 Digitalni ulazi
Digitalne ulaze pumpi (terminal 1, sl. 5,
podesiti na različite funkcije.
Izaberite jedanu od sledećih funkcija:
• Min. (min. kriva)
• Maks. (maks. kriva)
• Spoljni kvar
• Nivo prekidač
• Rad na suvo (sa eksternog senzora) (samo trofazne pumpe).
Izabrana funkcija se aktivira zatvaranjem kontakta između
terminala 1 i 9, 1 i 10 ili 1 i 11. Pogledajte slike 5,
Pogledajte i poglavlje 12.2 Digitalni
Min.:
Kad se ulaz aktivira, pumpa će raditi u skladu sa min. krivom.
Maks.:
Kad se ulaz aktivira, pumpa će raditi u skladu sa maks. krivom.
Eksterna greška:
Kad je ulaz aktiviran tajmer će se pokrenuti. Ako je ulaz aktiviran
duže od 5 sekundi, pumpa će se zaustaviti i pokazaće se greška.
Ako je ulaz deaktiviran duže od 5 sekundi, stanje greške će
prestati i pumpa može biti restartovana jedino ručnim
resetovanjem indikacije greške.
Nivo prekidač:
Kada se izabere funkcija, pumpa će se zaustaviti kada povezani
nivo prekidač detektuje nizak protok.
Ovu funkciju je moguće koristiti samo ako je pumpa povezana na
senzor pritiska.
Ako je ulaz aktiviran više od 5 sekundi. ugrađena stop funkcija će
preuzeti kontrolu. Pogledajte poglavlje
isključivanja.
Rad na suvo (samo trofazne pumpe):
Kada se izabere ova funkcija može se detektovati nedostatak
ulaznog pritiska i manjak vode. Za to je potrebna dodatna
oprema, kao što je:
®
• Grundfos Liqtec senzor rada na suvo
• prekidač pritiska instaliran na usisnoj strani pumpe
• nivo prekidač instaliran na usisnoj strani pumpe.
Kada se detektuje nizak ulazni pritisak ili manjak vode (rad na
suvo) pumpa će se zaustaviti. Pumpa ne može biti restartovana
sve dok je ulaz aktiviran.
4 ili 10) moguće je
4 i 10.
ulaz.
9.3.8 Funkcija
