17. Szigetelési ellenállás
0,37 - 7,5 kW
Ne végezzen nagyfeszültségű szigetelési ellenállás
Vigyázat
mérést a motor tekercsein, vagy abban
a rendszerben ahová az E-szivattyú telepítésre
került, mivel a beépített elektronika károsodhat.
11-22 kW
Ne végezzen nagyfeszültségű szigetelési ellenállás
mérést abban a rendszerben ahová az E-szivattyú
telepítésre került, mivel a beépített elektronika
Vigyázat
károsodhat.
A motor vezetékeit ki kell kötni, és az így leválasztott
tekercseken már lehet szigetelési ellenállás
vizsgálatot végezni.
18. Szükségüzem (csak 11-22 kW)
Figyelmeztetés!
A szivattyú kapocsdobozába történő bekötés előtt
legalább 5 perccel feszültségmentesíteni kell az
összes elektromos tápáramkört.
Vegyük figyelembe, hogy a jelzőrelé hálózati
feszültséget is kapcsolhat, amit ilyen esetben szintén
le kell kapcsolni.
Ha a szivattyú leállt, nem tudja ismét elindítani, és a hiba
elhárítására tett (megengedett) kísérletek eredménytelenek,
akkor lehet, hogy meghibásodott a frekvenciaváltó. Ebben az
esetben lehetőség van a szivattyú szükségüzemének
fenntartására.
Mielőtt szükségüzemre kapcsolna át, javasoljuk a következőket:
• Ellenőrizze a hálózati feszültség meglétét.
• Ellenőrizze, hogy a berendezés megkapja-e a vezérlő jeleket
(start/stop jelek).
• Ellenőrizze hogy megtörtént-e minden riasztás nyugtázása.
• végezzen ellenállásmérést a motortekercseken
(a motortekercsek vezetőit ki kell kötni a kapocsdobozból).
Ha a szivattyú továbbra sem üzemel, akkor lehet, hogy
a frekvenciaváltó meghibásodott.
A szükségüzemet a következők szerint lehet létrehozni:
1. Kösse ki a hálózati kábel fázisvezetőit, L1, L2, L3,
a kapocsdobozból, de a földelő védővezetőt továbbra is
hagyja bekötve a PE sorkapocsba.
2. Kösse ki a motor tápvezetékeit U/W1, V/U1, W/V1
a kapocsdobozból.

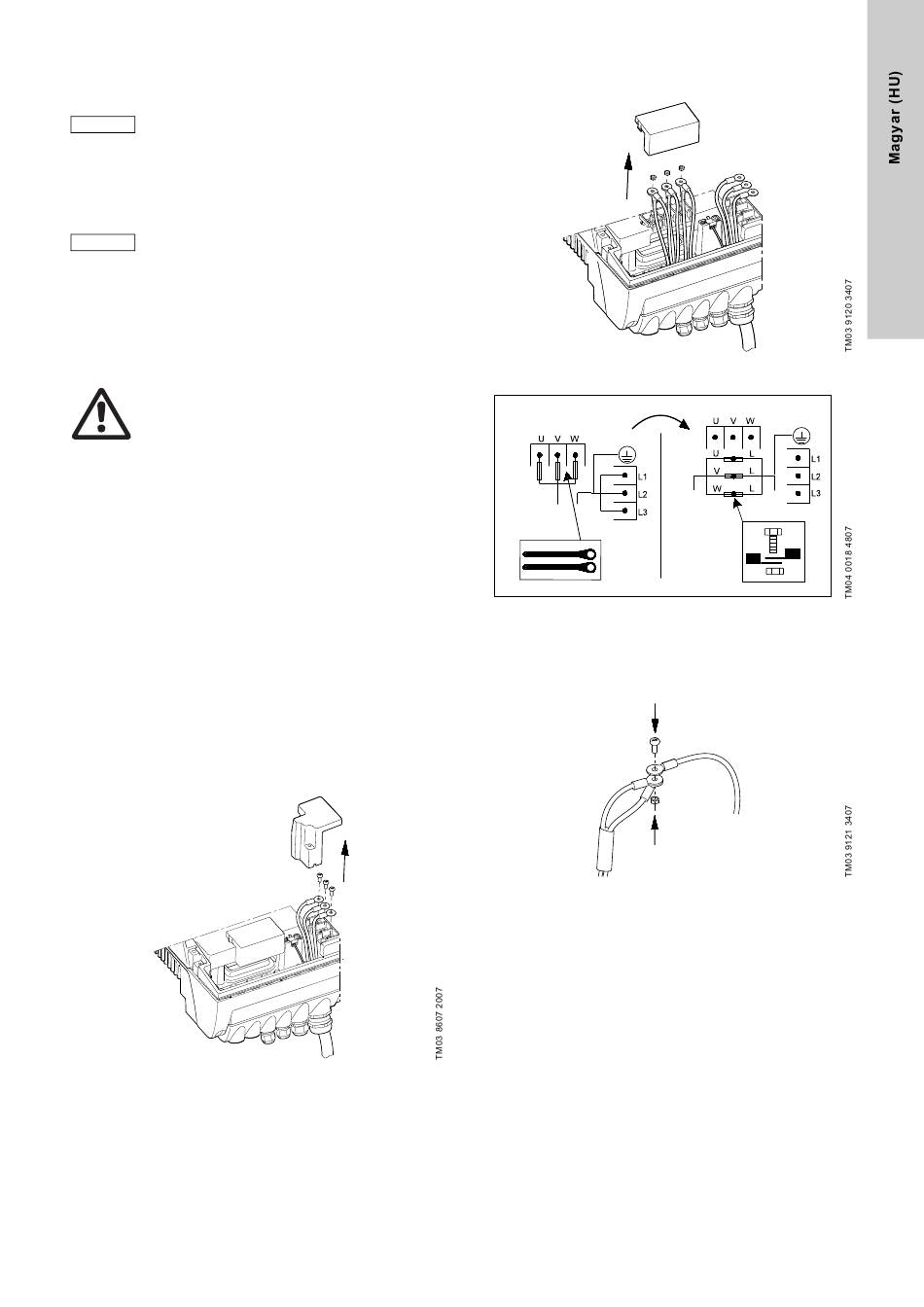

3. Csatlakoztassa a vezetékeket a 34. ábrán látható módon.
34. ábra Az E-szivattyú átállítása normál üzemről
szükségüzemre
A kábelek összekötéséhez használja a főcsatlakozók csavarjait,
és a motor sorkapocs anyáit.
