5.3 Sinyal kabloları
• Harici açma/kapama şalteri, dijital giriş, ayar noktası ve sensör
2
sinyalleri için min. 0,5 mm
sahip blendajlı kablolar kullanın.
• Kabloların blendajlarını iyi bir bağlantıyla her iki uçtan şaseye
bağlayın. Blendajlar, terminallere mümkün olduğunca yakın
olmalıdır. Bkz. şek. 11.

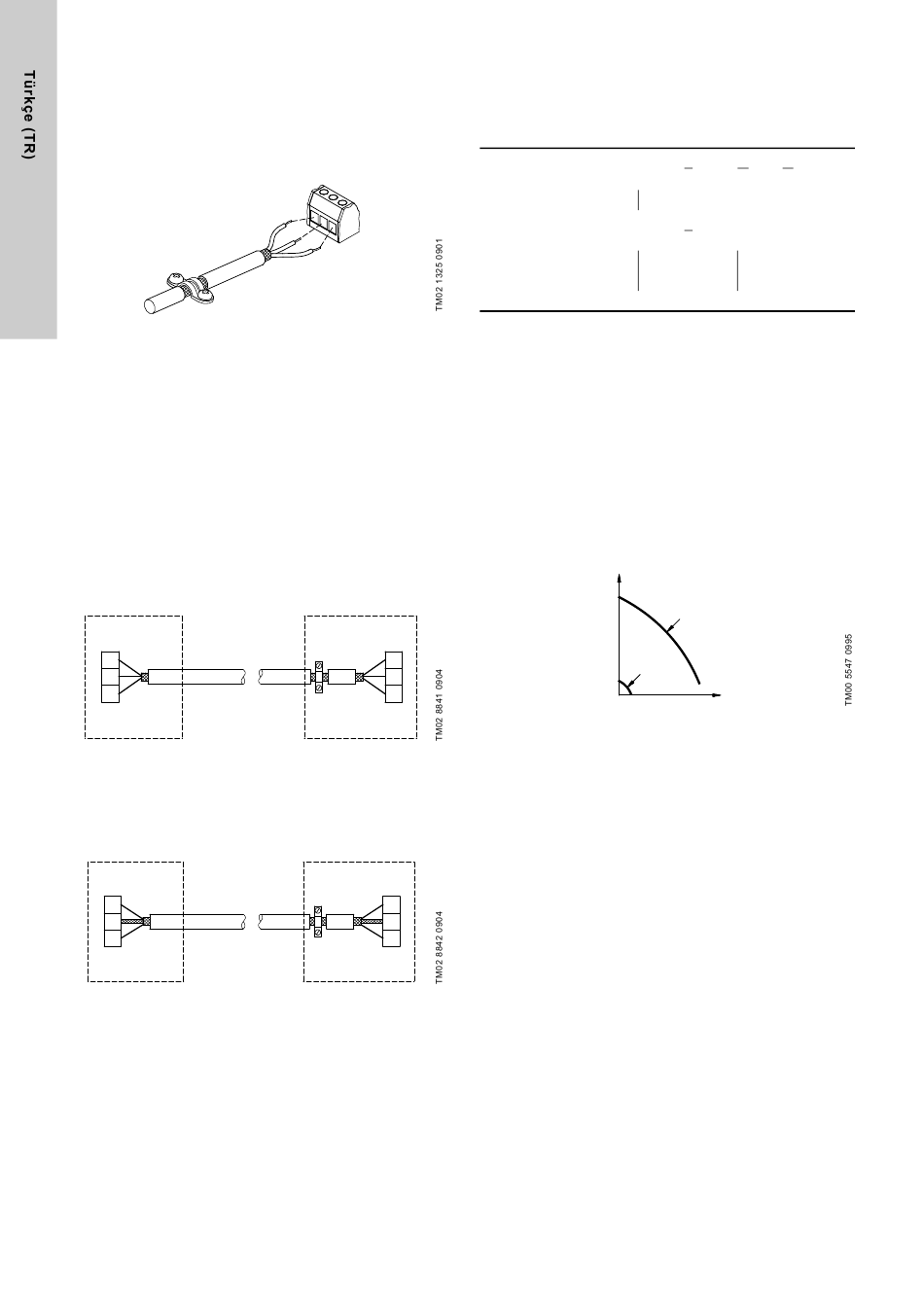

Şekil 11 Blendajlı ve kablo bağlantılı soyulmuş kablo
• Şase bağlantısı vidaları, bir kablo yerleştirildiğinde veya
çıkarıldığında mutlaka sıkılmalıdır.
• Pompa terminal kutusundaki kablolar mümkün olduğunca kısa
olmalıdır.
5.4 Veriyolu bağlantı kablosu
5.4.1 Yeni kurulumlar
Veriyolu bağlantısı için, 0,2 mm
3 damarlı bir blendajlı kablo kullanılmalıdır.
• Pompanın bağlanacağı ünitenin kablo kelepçesi, pompa
üzerindeki kelepçeye benziyorsa, blendaj bu kelepçeye
takılmalıdır.
• Ünitede kablo kelepçesi bulunmuyorsa (bkz. şek. 12), blendajı
bu uca bağlamadan bırakın.
A
1
2
Y
3
B
Şekil 12 Blendajlı 3 damarlı kabloyla bağlantı
5.4.2 Mevcut pompayı değiştirme
• Mevcut kurulumda blendajlı, 2 damarlı bir kablo kullanılmışsa,
kabloyu şek. 13'teki gibi bağlayın.
A
1
Y
2
B
Şekil 13 Blendajlı 2 damarlı kabloyla bağlantı
• Mevcut kurulumda blendajlı, 3 damarlı bir kablo kullanılmışsa,
5.4.1 Yeni kurulumlar bölümündeki talimatları uygulayın.
664
2
ve maks. 1,5 mm kesit alanına
2 2
- 1,5 mm kesit alanına sahip
Pompa
A
1
2
Y
3
B
Pompa
A
1
Y
2
B

6. Modlar

Grundfos E-pompalar, çalışma ve kontrol modlarına göre
ayarlanır ve kontrol edilir.

6.1 Genel olarak modlar

Çalıştırma
Normal
modları
Kontrol modları Kontrolsüz
Sabit eğri
1)
Bu kontrol modu için pompada bir basınç sensörü
bulunmaktadır. Pompada bir sıcaklık sensörü de bulunabilir;
bu durumda açıklama kontrollü kontrol modunda sabit sıcaklık
olacaktır.
6.2 Çalışma modu
Çalışma modu Normal olarak ayarlandığında, kontrol modu
kontrollü veya kontrolsüz olarak ayarlanabilir.
bölümüne bakınız.
Seçilebilecek diğer çalışma modları Duruş, Min. veya Maks.'tır.
• Duruş: pompa durmuştur
• Min.: pompa, minimum devirde çalışıyor
• Maks.: pompa, maksimum devirde çalışıyor.
Şekil 14'te min. ve maks. eğrilerin şematik çizimi görülmektedir.
H
Min.
Şekil 14 Min. ve maks. eğrileri
Maks. eğri, örneğin kurulum sırasında hava alma işlemiyle
bağlantılı kullanılabilir.
Minimum debinin gerektiği dönemlerde min. eğri modu
kullanılabilir.
Pompanın güç beslemesi kapatılırsa, mod ayarı kaydedilir.
Uzaktan kumanda R100, ek ayar olanakları ve durum
görüntüleme imkanı sağlamaktadır. Bkz. bölüm
aracılığıyla ayarların yapılması.
Duruş Min. Maks.
Kontrollü
1)
Sabit basınç

6.3 Kontrol modu

Maks.
Q
