9.3.4 Sinyal rölesi
0,37 - 7,5 kW arası güce sahip pompalar bir sinyal rölesine
sahiptir. Rölenin fabrika ayarı, Arıza konumunda olacaktır.
11-22 kW arası güce sahip pompalar iki sinyal rölesine sahiptir.
Sinyal rölesi 1'in fabrika ayarı Alarm konumuna ve sinyal rölesi
2'nin fabrika ayarı da Uyarı konumuna ayarlanmıştır.

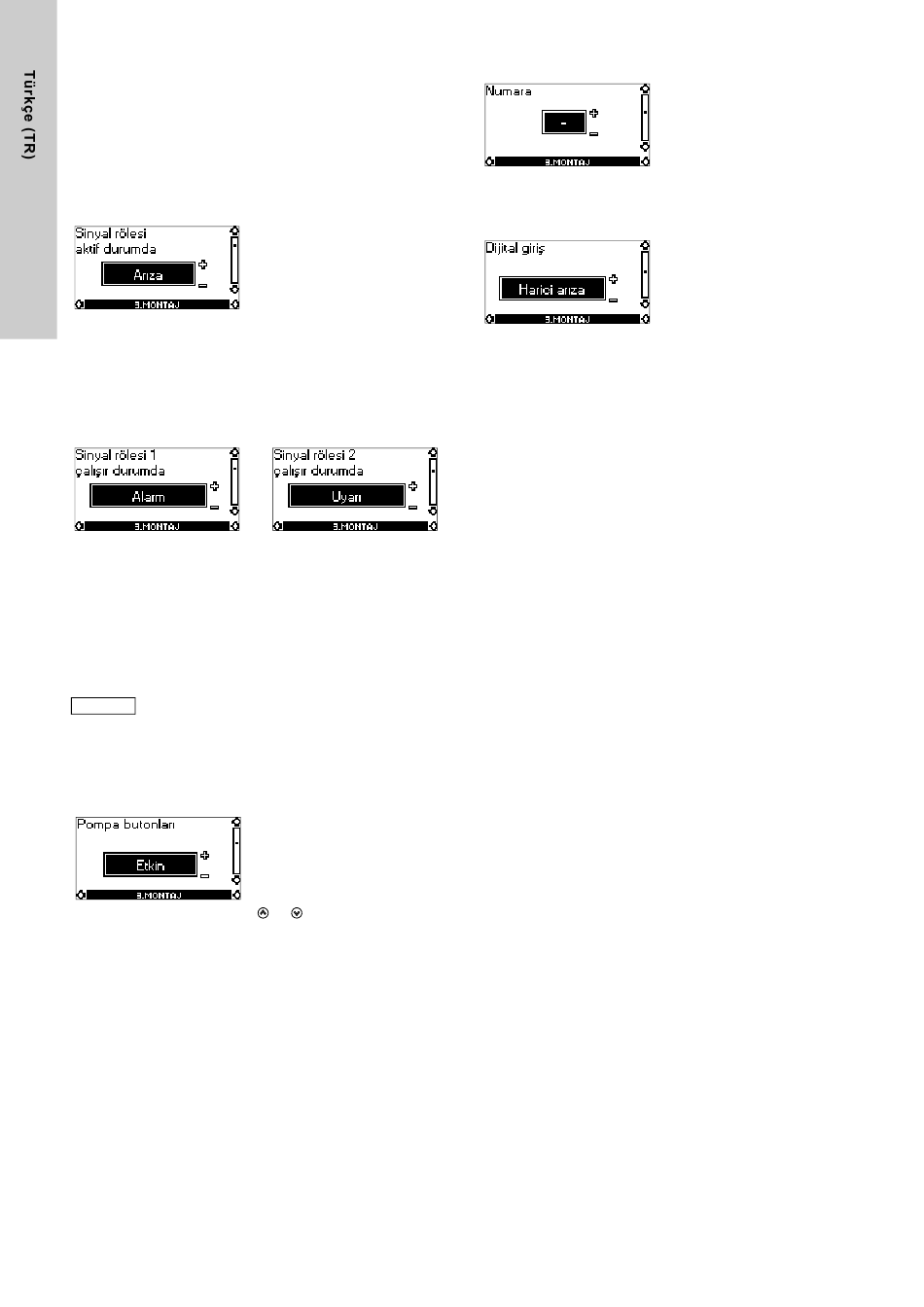

Aşağıdaki ekranlardan birinde, sinyal rölesinin aktif duruma
geçeceği üç veya altı çalışma durumundan birini seçin.
0,37 - 7,5 kW
• Hazır
• Arıza
• Çalışma
• Pompa çalışıyor (sadece üç fazlı pompalar, 0,55 - 7,5 kW)
• Uyarı (sadece üç fazlı pompalar, 0,55 - 7,5 kW).
11-22 kW
• Hazır
• Alarm
• Çalışma
• Pompa çalışıyor
• Uyarı
• Tekrar yağla.
Arıza ve Alarm, Alarma neden olan arızaları kapsar.
Uyarı, Uyarıya neden olan arızaları kapsar. Yeniden
Not yağla sadece bu tek olayı kapsar. Alarm ve uyarı
arasındaki fark için, bkz. bölüm
göstergeleri.
Daha fazla bilgi için bkz. bölüm
rölesi.
9.3.5 Pompa üzerindeki düğmeler
Kontrol paneli üzerinde bulunan
değerlere ayarlanabilir:
• Aktif
• Aktif değil.
Aktif değil (kilitli) seçeneğine ayarlandığında, düğmeler çalışmaz.
Pompanın harici bir kontrol sistemi ile kontrol edilmesi
gerekiyorsa, düğmeleri Aktif değil durumuna getirin.
672
11-22 kW
• Hazır
• Alarm
• Çalışma
• Pompa çalışıyor
• Uyarı
• Tekrar yağla.
9.1.3 Arıza
16. Gösterge ışıkları ve sinyal
ve çalıştırma düğmeleri şu
9.3.6 Pompa numarası
1 ile 64 arasında bir numara pompaya tahsis edilebilir.
Veriyolu iletişimi durumunda, her pompaya bir sayı verilmelidir.
9.3.7 Dijital girişler
Pompanın dijital girişleri (terminal 1, şek. 5,
işlevlere ayarlanabilir.
Aşağıdaki işlevlerden birini seçin:
• Min. (min. eğri)
• Maks. (maks. eğri)
• Harici arıza
• Debi şalteri
• Kuru çalışma (harici sensörden) (sadece üç fazlı pompalar).
Seçilen işlev, terminal 1 ve 9, 1 ve 10 veya 1 ve 11 arasındaki
kontağı kapatarak etkinleştirilir. Bkz. şek. 5,
Ayrıca bkz. bölüm 12.2 Dijital giriş.
Min.:
Giriş etkinleştirildiğinde, pompa min. çalışma eğrisine göre çalışır.
Maks.:
Giriş etkinleştirildiğinde, pompa maks. çalışma eğrisine göre
çalışır.
Harici arıza:
Giriş etkinleştirildiğinde, bir süre ölçer başlatılır. Giriş 5 saniyeden
daha uzun süre etkinse, pompa durur ve bir arıza belirtilir.
Giriş 5 saniyeden uzun bir süre devreden çıkarılırsa, arıza
durumu sona erer ve pompa, arıza göstergesi sıfırlanarak manuel
olarak yeniden başlatılabilir.
Debi şalteri:
Bu işlev seçildiğinde, bağlı bir debi şalteri düşük debi tespit
ederse pompa durdurulur.
Bu işlevin kullanılabilmesi için pompa bir basınç sensörüne
bağlanmalıdır.
Giriş 5 saniyeden daha uzun süre etkinleştirilirse, pompanın
durdurma işlevi devreye girer. Bkz. bölüm
Kuru çalışma (sadece üç fazlı pompalar):
Bu işlev seçildiğinde, giriş basıncı eksikliği ve su kıtlığı
algılanacaktır. Bu, aşağıdakiler gibi bir aksesuar kullanılmasını
gerektirir:
®
• bir Grundfos Liqtec kuru çalışma sensörü
• pompanın emme tarafına monte edilen bir basınç şalteri
• pompanın emme tarafına monte edilen bir şamandıralı şalter.
Giriş basıncı eksikliği ya da su kesintisi (Kuru çalışma) tespit
edildiğinde, pompa durur. Pompa, giriş etkin kaldığı sürece
yeniden başlatılamaz.
4 veya 10) farklı
4 ve 10.
9.3.8 Durdurma işlevi.
