17. Rezystancja izolacji

0,37 - 7,5 kW
W instalacjach z pompami typu E nie można
przeprowadzać pomiarów rezystancji izolacji
UWAGA
i uzwojeń silnika za pomocą urządzeń pomiarowych
wysokiego napięcia, ponieważ mogłoby to
spowodować zniszczenie wbudowanych elementów
elektronicznych.
11-22 kW
W instalacjach z pompami typu E nie można
przeprowadzać pomiarów rezystancji izolacji za
pomocą urządzeń pomiarowych wysokiego napięcia,
UWAGA
ponieważ mogłoby to spowodować zniszczenie
wbudowanych elementów elektronicznych.
Możliwe jest odłączanie poszczególnych przewodów
silnika i pomiar rezystancji izolacji uzwojeń silnika.

18. Praca awaryjna (tylko 11-22 kW)

Ostrzeżenie
Podłączenia w skrzynce zaciskowej pompy można
wykonywać dopiero po upływie przynajmniej 5 minut
od wyłączenia zasilania.
Należy pamiętać, że nawet po odłączeniu zasilania
głównego np. przekaźnik sygnalizacyjny może być
podłączony do zewnętrznego źródła zasilania.
Jeżeli pompa została zatrzymana i nie załącza się ponownie po
podjęciu standardowych działań, przyczyną awarii może być
uszkodzenie przetwornicy częstotliwości. W takim przypadku
możliwa jest praca pompy w trybie awaryjnym.
Przed rozpoczęciem pracy w trybie awaryjnym zalecane jest:
• sprawdzenie zasilania elektrycznego pompy
• sprawdzenie pracy sygnałów sterujących (sygnały zał./wył.)
• sprawdzenie, czy wszystkie alarmy zostały skasowane
• wykonanie testów rezystancji uzwojeń silnika (odłączyć
przyłącza silnika od skrzynki zaciskowej)
Jeśli pompa nadal nie pracuje, prawdopodobnie przetwornica
częstotliwości jest uszkodzona.
Aby uruchomić pompę w trybie pracy awaryjnej, należy wykonać
następujące czynności:
1. Odłączyć trzy przewody L1, L2, L3 kabla zasilającego
w skrzynce zaciskowej, lecz pozostawić przewód(-ody)
uziemiający(-e) w odpowiednim położeniu na zacisku(-ach)
PE.
462
2. Rozłączyć przewody zasilania silnika U/W1, V/U1, W/V1
w skrzynce zaciskowej.
3. Połączyć przewody w sposób przedstawiony na rys. 34.

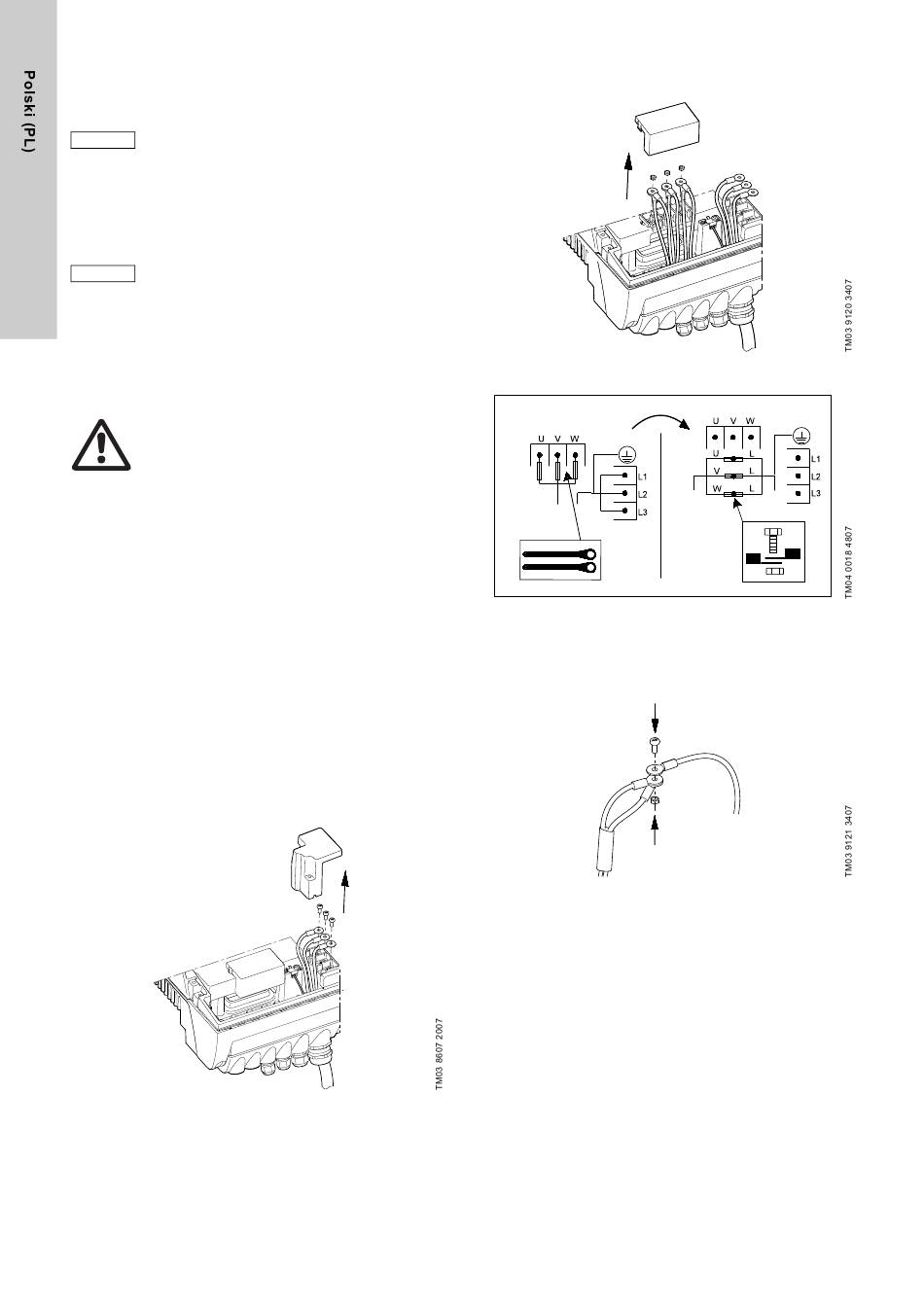

Rys. 34 Przełączanie pompy typu E z pracy normalnej na
pracę awaryjną
Wykorzystać śruby zacisków przewodu zasilającego i nakrętki
z zacisków przewodów z silnika.
