14. Сигнал шини зв'язку
Насос дає можливість встановлювати послідовний зв'язок
через вхід RS-485. Зв'язок відбувається згідно з протоколом
шини GENIbus компанії Grundfos, при цьому забезпечується
з'єднання з системою керування будинком або з іншою
зовнішньою системою керування.
Робочі параметри, такі як задане значення, режим роботи і
т.д., можна дистанційно встановити через сигнал шини
зв'язку. Одночасно насос може передавати інформацію про
стан таких важливих параметрів, як фактичне значення
параметра керування, вхідна потужність, індикація
несправностей та ін.
За більш детальною інформацією звертайтесь до компанії
Grundfos.
У разі використання сигналу шини зв'язку кількість
настройок, доступних за допомогою пульта R100,
Вказівка
зменшується.
15. Інші стандарти шини зв'язку
Компанія Grundfos пропонує різноманітні рішення для зв'язку
через шину згідно з іншими стандартами.
За більш детальною інформацією звертайтесь до компанії
Grundfos.
16. Світлові індикатори та сигнальне реле

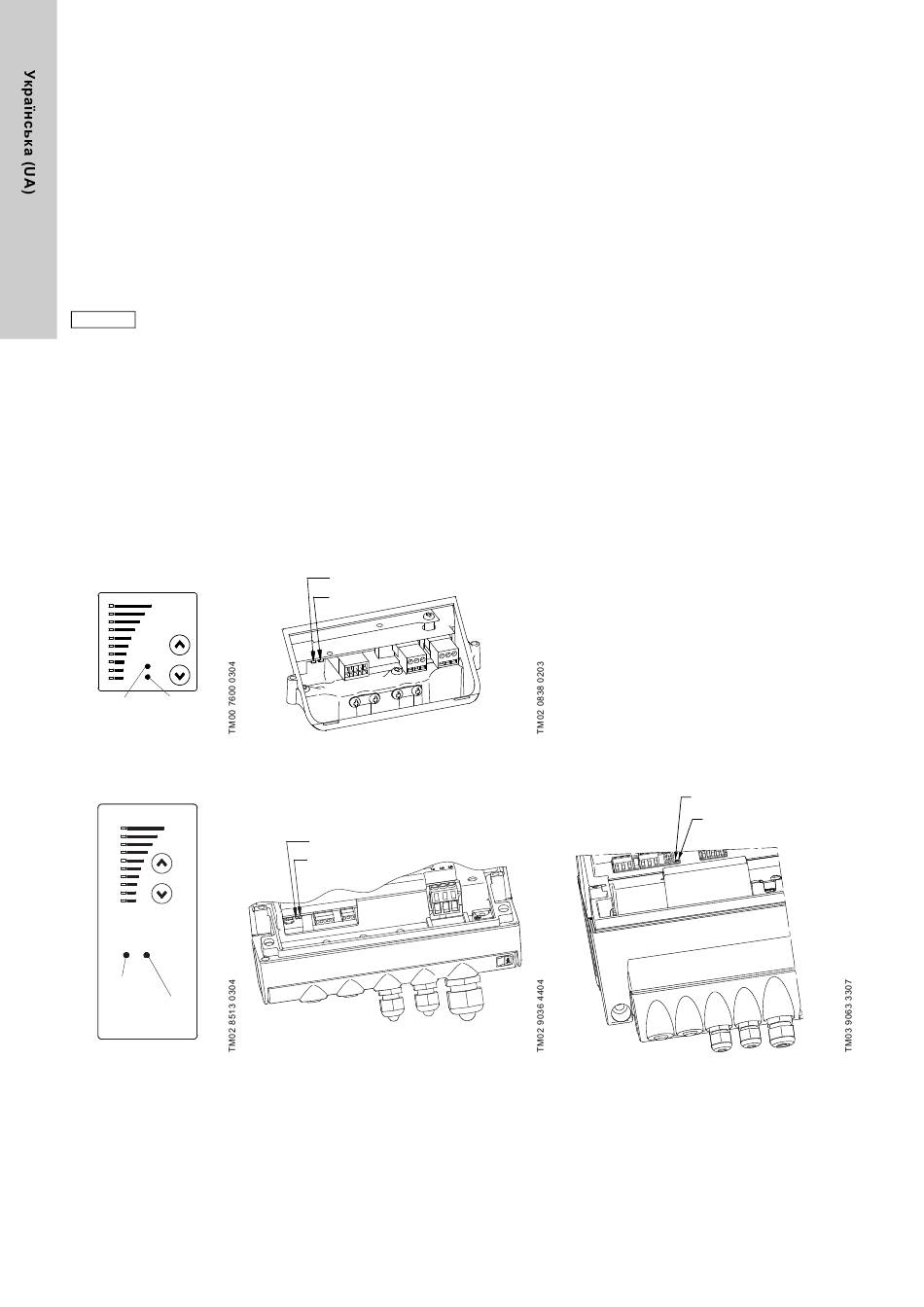

Стан роботи насоса відображається зеленим та червоним
світловими індикаторами, що розташовані на панелі
керування насоса та усередині клемної коробки. Див. мал.
та 33.
Зелений Червоний
Рис. 32 Розташування світлових індикаторів на однафазних насосах
Зелений
Червоний
Рис. 33 Розташування світлових індикаторів на трифазних насосах
Крім того, насоси мають вихід для безпотенційного сигналу
через внутрішнє реле.
Інформацію щодо вихідних значень сигнального реле див. у
розділі 9.3.4 Сигнальне реле.
