Montage
 Führen Sie die Haube über den Drücker auf.
Wenn nötig müssen Sie dazu die Haube verdrehen.

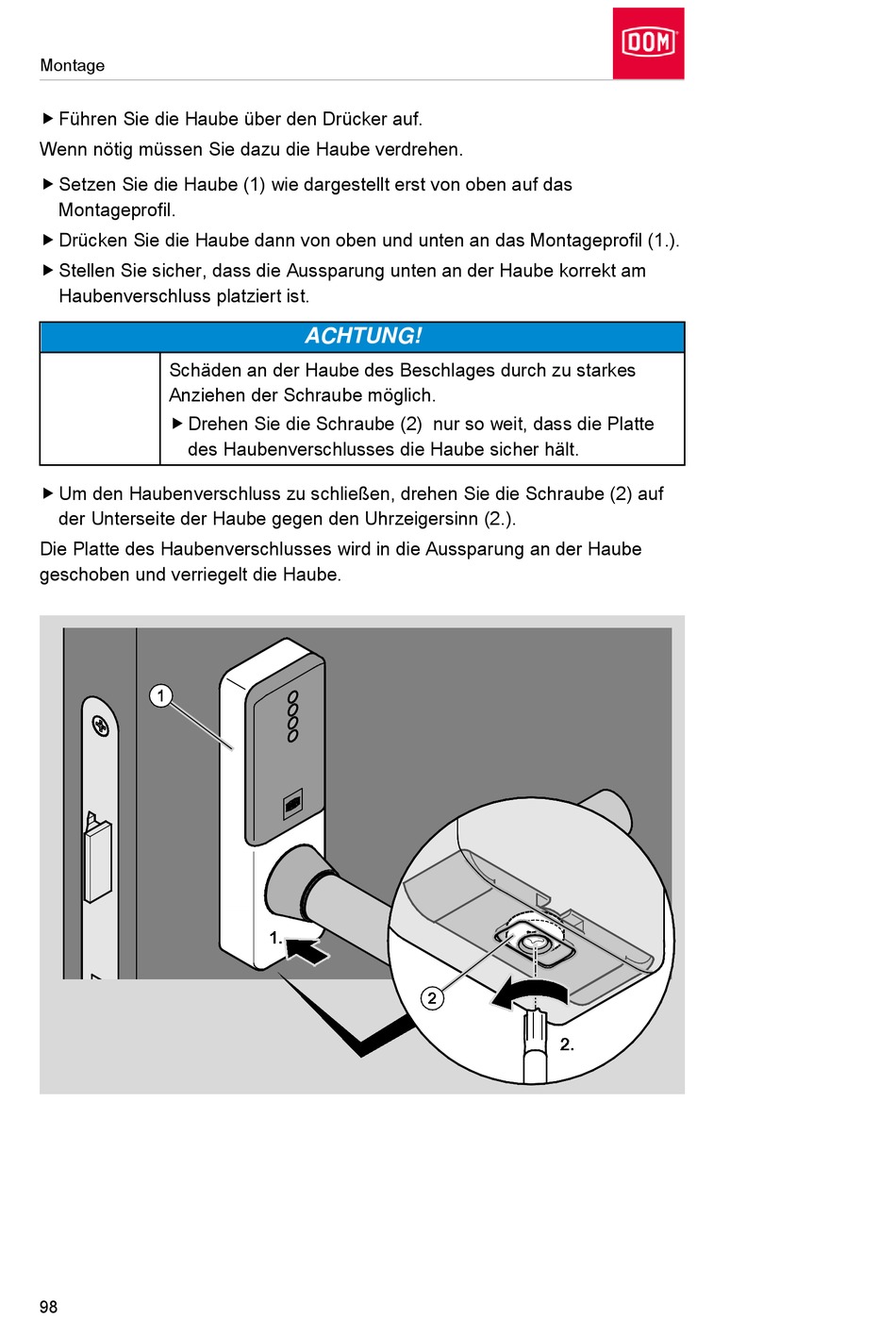

 Setzen Sie die Haube (1) wie dargestellt erst von oben auf das
Montageprofil.
 Drücken Sie die Haube dann von oben und unten an das Montageprofil (1.).
 Stellen Sie sicher, dass die Aussparung unten an der Haube korrekt am
Haubenverschluss platziert ist.
Schäden an der Haube des Beschlages durch zu starkes
Anziehen der Schraube möglich.
 Drehen Sie die Schraube (2) nur so weit, dass die Platte
des Haubenverschlusses die Haube sicher hält.
 Um den Haubenverschluss zu schließen, drehen Sie die Schraube (2) auf
der Unterseite der Haube gegen den Uhrzeigersinn (2.).
Die Platte des Haubenverschlusses wird in die Aussparung an der Haube
geschoben und verriegelt die Haube.
98
ACHTUNG!
