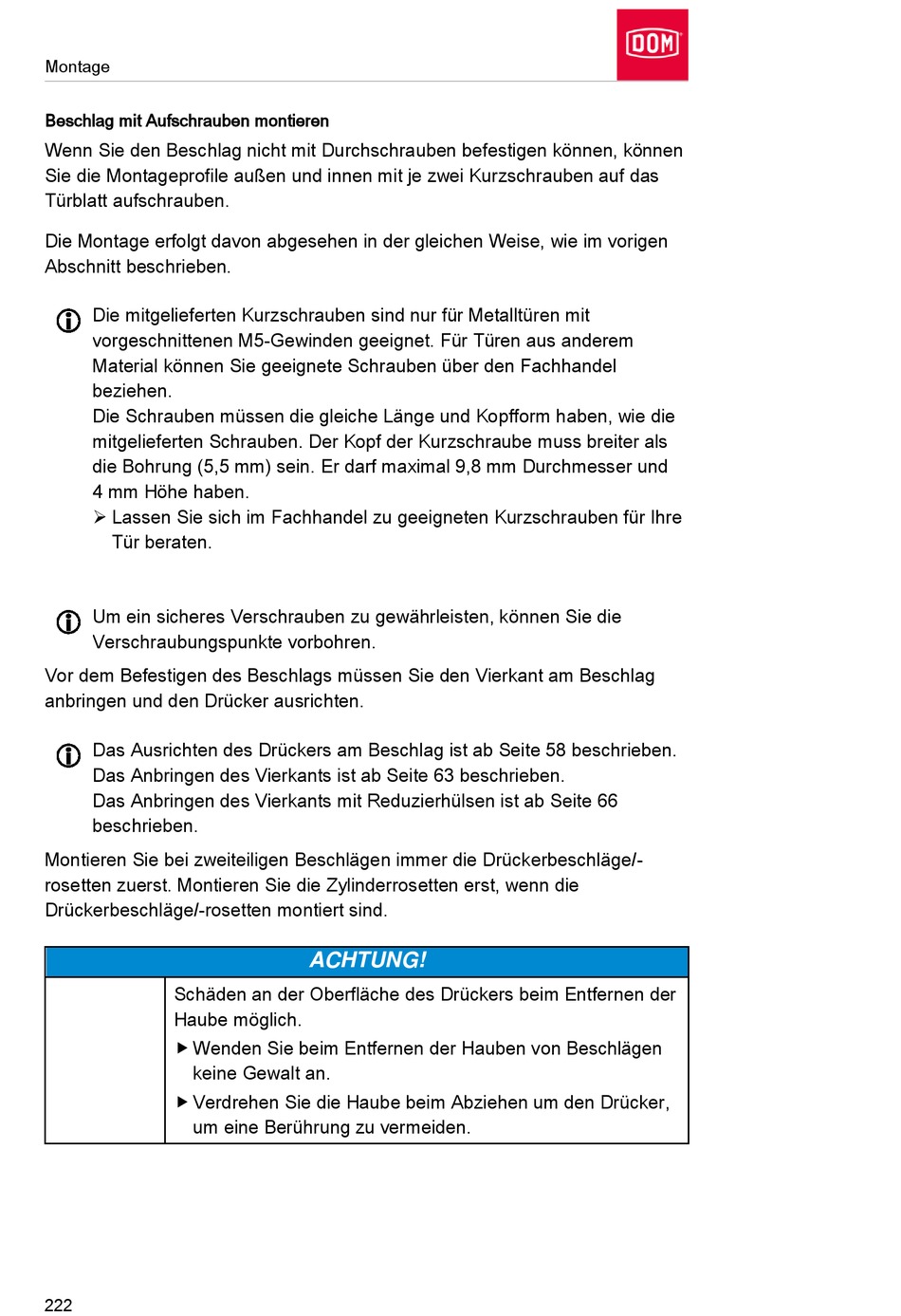

DOM GUARD Montage- Und Bedienungsanleitung Seite 222

Montage
Beschlag mit Aufschrauben montieren
Wenn Sie den Beschlag nicht mit Durchschrauben befestigen können, können
Sie die Montageprofile außen und innen mit je zwei Kurzschrauben auf das
Türblatt aufschrauben.
Die Montage erfolgt davon abgesehen in der gleichen Weise, wie im vorigen
Abschnitt beschrieben.
Die mitgelieferten Kurzschrauben sind nur für Metalltüren mit
vorgeschnittenen M5-Gewinden geeignet. Für Türen aus anderem
Material können Sie geeignete Schrauben über den Fachhandel
beziehen.
Die Schrauben müssen die gleiche Länge und Kopfform haben, wie die
mitgelieferten Schrauben. Der Kopf der Kurzschraube muss breiter als
die Bohrung (5,5 mm) sein. Er darf maximal 9,8 mm Durchmesser und
4 mm Höhe haben.
 Lassen Sie sich im Fachhandel zu geeigneten Kurzschrauben für Ihre
Tür beraten.
Um ein sicheres Verschrauben zu gewährleisten, können Sie die
Verschraubungspunkte vorbohren.
Vor dem Befestigen des Beschlags müssen Sie den Vierkant am Beschlag
anbringen und den Drücker ausrichten.
Das Ausrichten des Drückers am Beschlag ist ab Seite 58 beschrieben.
Das Anbringen des Vierkants ist ab Seite 63 beschrieben.
Das Anbringen des Vierkants mit Reduzierhülsen ist ab Seite 66
beschrieben.
Montieren Sie bei zweiteiligen Beschlägen immer die Drückerbeschläge/-
rosetten zuerst. Montieren Sie die Zylinderrosetten erst, wenn die
Drückerbeschläge/-rosetten montiert sind.
Schäden an der Oberfläche des Drückers beim Entfernen der
Haube möglich.
 Wenden Sie beim Entfernen der Hauben von Beschlägen
keine Gewalt an.
 Verdrehen Sie die Haube beim Abziehen um den Drücker,
um eine Berührung zu vermeiden.
222
ACHTUNG!
