Montieren Sie bei zweiteiligen Beschlägen immer die Drückerbeschläge/-
rosetten zuerst. Montieren Sie die Zylinderrosetten erst, wenn die
Drückerbeschläge/-rosetten montiert sind.
 Entfernen Sie gegebenenfalls die Haube vom Montageprofil wie ab
Seite 242 beschrieben.
 Stellen Sie sicher, dass der Drücker am Beschlag der Innenseite korrekt
ausgerichtet ist (siehe Seite 58).
 Stellen Sie bei Verwendung von Adapterhülsen sicher, dass diese korrekt
angebracht sind (siehe Seite 66).
 Drücken Sie das Montageprofil der inneren Drücker-Rosette an das
Türblatt.

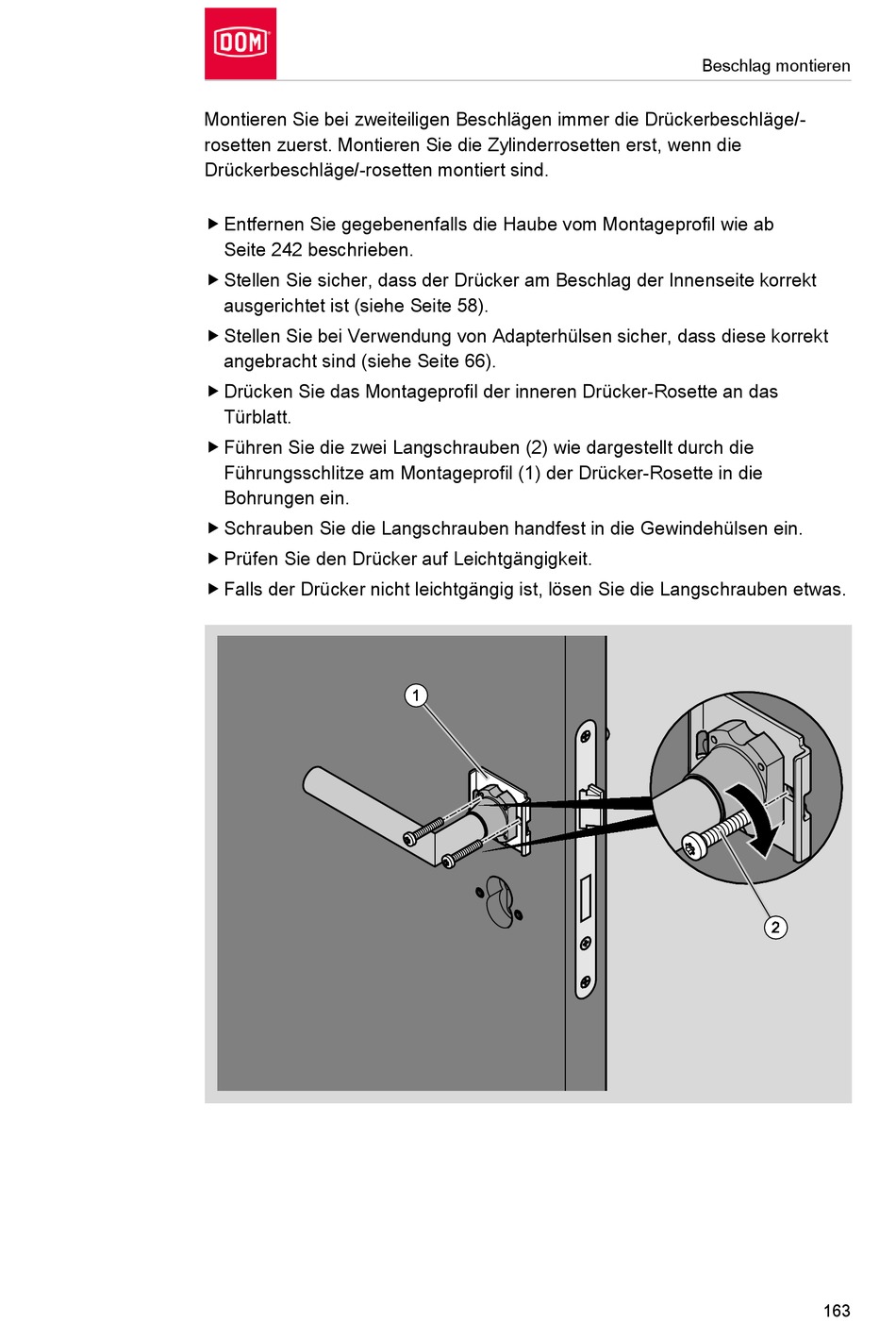

 Führen Sie die zwei Langschrauben (2) wie dargestellt durch die
Führungsschlitze am Montageprofil (1) der Drücker-Rosette in die
Bohrungen ein.
 Schrauben Sie die Langschrauben handfest in die Gewindehülsen ein.
 Prüfen Sie den Drücker auf Leichtgängigkeit.
 Falls der Drücker nicht leichtgängig ist, lösen Sie die Langschrauben etwas.
