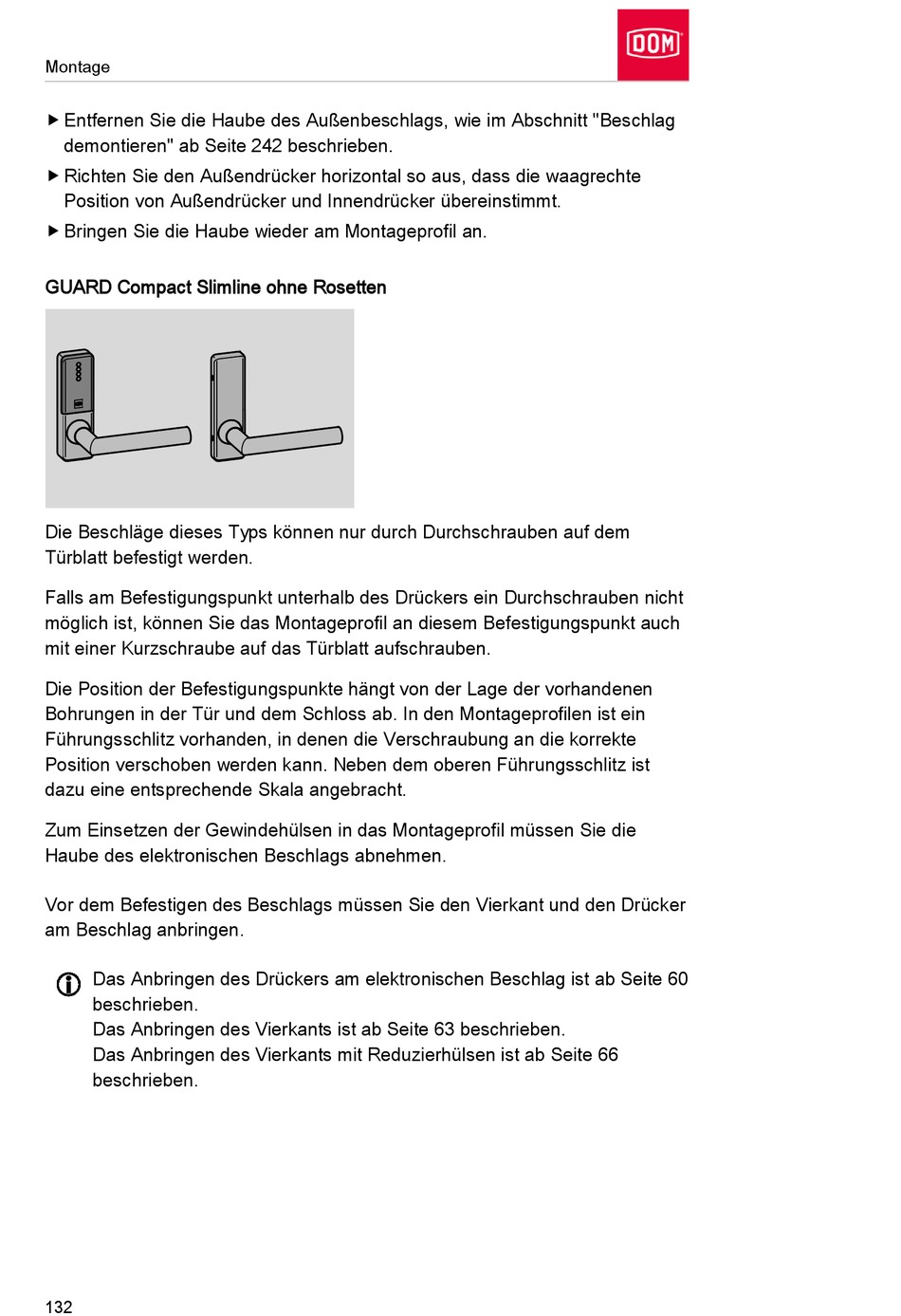

Guard Compact Slimline Ohne Rosetten - DOM GUARD Montage- Und Bedienungsanleitung

Montage
 Entfernen Sie die Haube des Außenbeschlags, wie im Abschnitt "Beschlag
demontieren" ab Seite 242 beschrieben.
 Richten Sie den Außendrücker horizontal so aus, dass die waagrechte
Position von Außendrücker und Innendrücker übereinstimmt.
 Bringen Sie die Haube wieder am Montageprofil an.

GUARD Compact Slimline ohne Rosetten

Die Beschläge dieses Typs können nur durch Durchschrauben auf dem
Türblatt befestigt werden.
Falls am Befestigungspunkt unterhalb des Drückers ein Durchschrauben nicht
möglich ist, können Sie das Montageprofil an diesem Befestigungspunkt auch
mit einer Kurzschraube auf das Türblatt aufschrauben.
Die Position der Befestigungspunkte hängt von der Lage der vorhandenen
Bohrungen in der Tür und dem Schloss ab. In den Montageprofilen ist ein
Führungsschlitz vorhanden, in denen die Verschraubung an die korrekte
Position verschoben werden kann. Neben dem oberen Führungsschlitz ist
dazu eine entsprechende Skala angebracht.
Zum Einsetzen der Gewindehülsen in das Montageprofil müssen Sie die
Haube des elektronischen Beschlags abnehmen.
Vor dem Befestigen des Beschlags müssen Sie den Vierkant und den Drücker
am Beschlag anbringen.
Das Anbringen des Drückers am elektronischen Beschlag ist ab Seite 60
beschrieben.
Das Anbringen des Vierkants ist ab Seite 63 beschrieben.
Das Anbringen des Vierkants mit Reduzierhülsen ist ab Seite 66
beschrieben.
132
