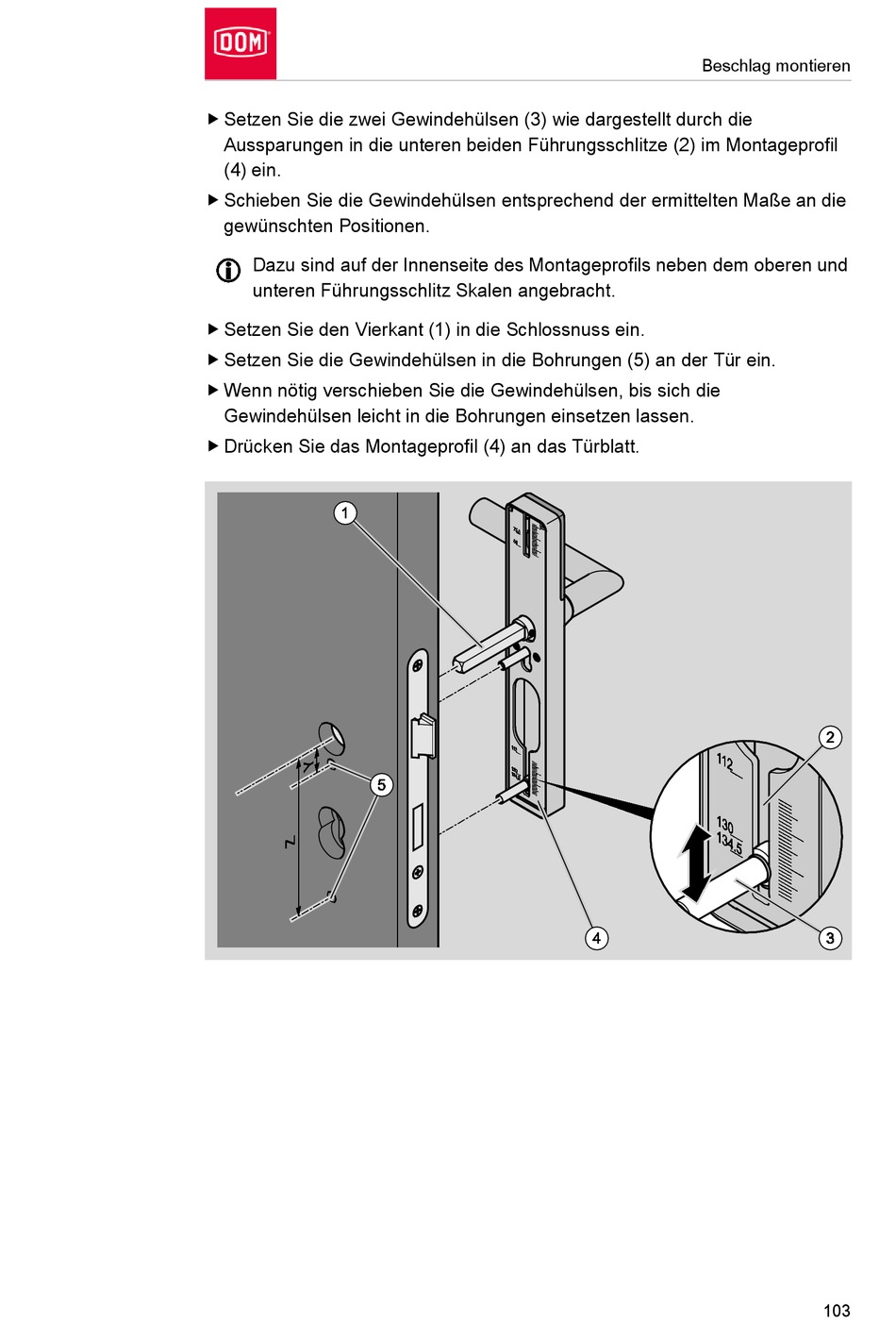

 Setzen Sie die zwei Gewindehülsen (3) wie dargestellt durch die
Aussparungen in die unteren beiden Führungsschlitze (2) im Montageprofil
(4) ein.
 Schieben Sie die Gewindehülsen entsprechend der ermittelten Maße an die
gewünschten Positionen.
Dazu sind auf der Innenseite des Montageprofils neben dem oberen und
unteren Führungsschlitz Skalen angebracht.
 Setzen Sie den Vierkant (1) in die Schlossnuss ein.
 Setzen Sie die Gewindehülsen in die Bohrungen (5) an der Tür ein.
 Wenn nötig verschieben Sie die Gewindehülsen, bis sich die
Gewindehülsen leicht in die Bohrungen einsetzen lassen.
 Drücken Sie das Montageprofil (4) an das Türblatt.
