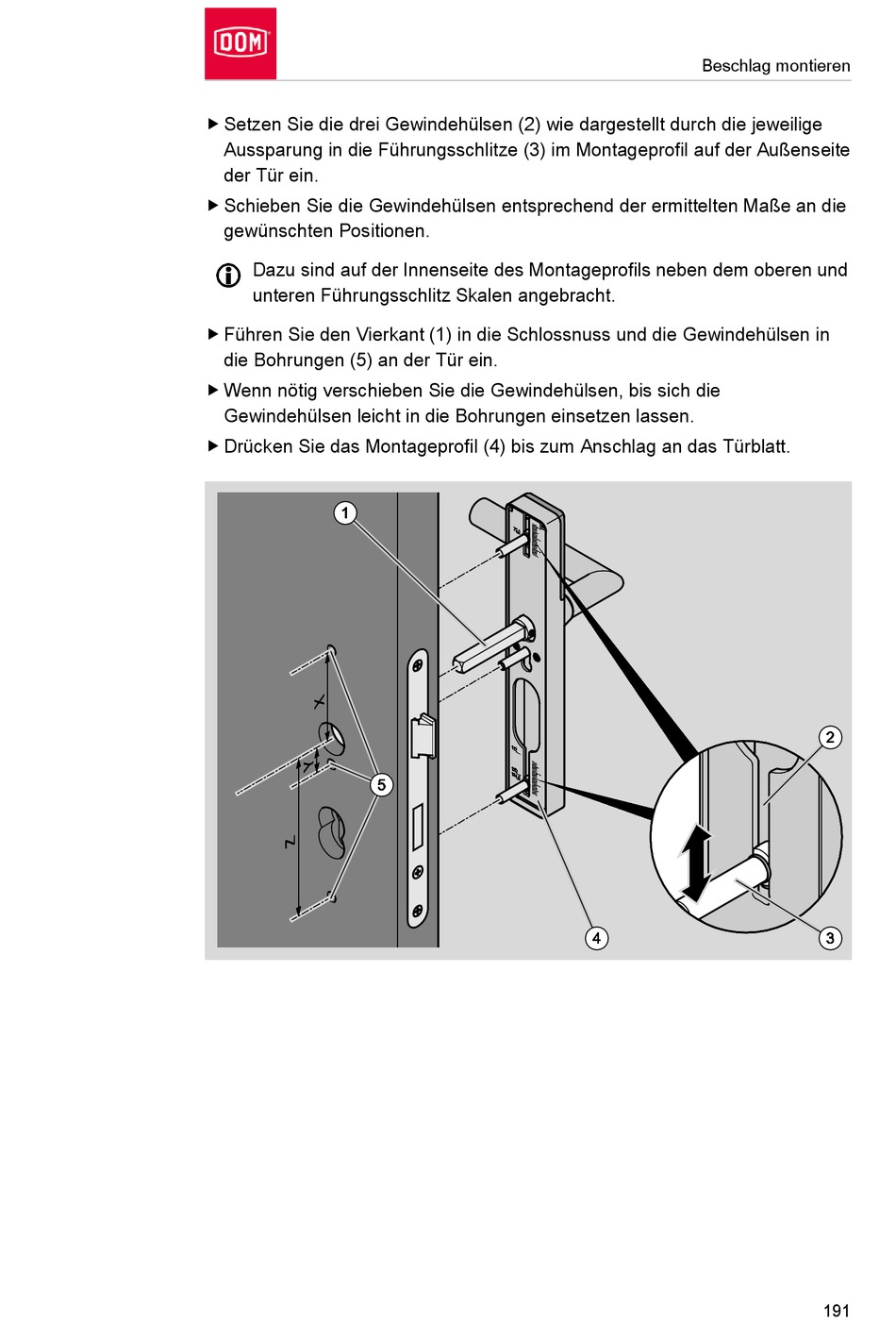

 Setzen Sie die drei Gewindehülsen (2) wie dargestellt durch die jeweilige
Aussparung in die Führungsschlitze (3) im Montageprofil auf der Außenseite
der Tür ein.
 Schieben Sie die Gewindehülsen entsprechend der ermittelten Maße an die
gewünschten Positionen.
Dazu sind auf der Innenseite des Montageprofils neben dem oberen und
unteren Führungsschlitz Skalen angebracht.
 Führen Sie den Vierkant (1) in die Schlossnuss und die Gewindehülsen in
die Bohrungen (5) an der Tür ein.
 Wenn nötig verschieben Sie die Gewindehülsen, bis sich die
Gewindehülsen leicht in die Bohrungen einsetzen lassen.
 Drücken Sie das Montageprofil (4) bis zum Anschlag an das Türblatt.
