Compact Wideline Set einseitig lesend

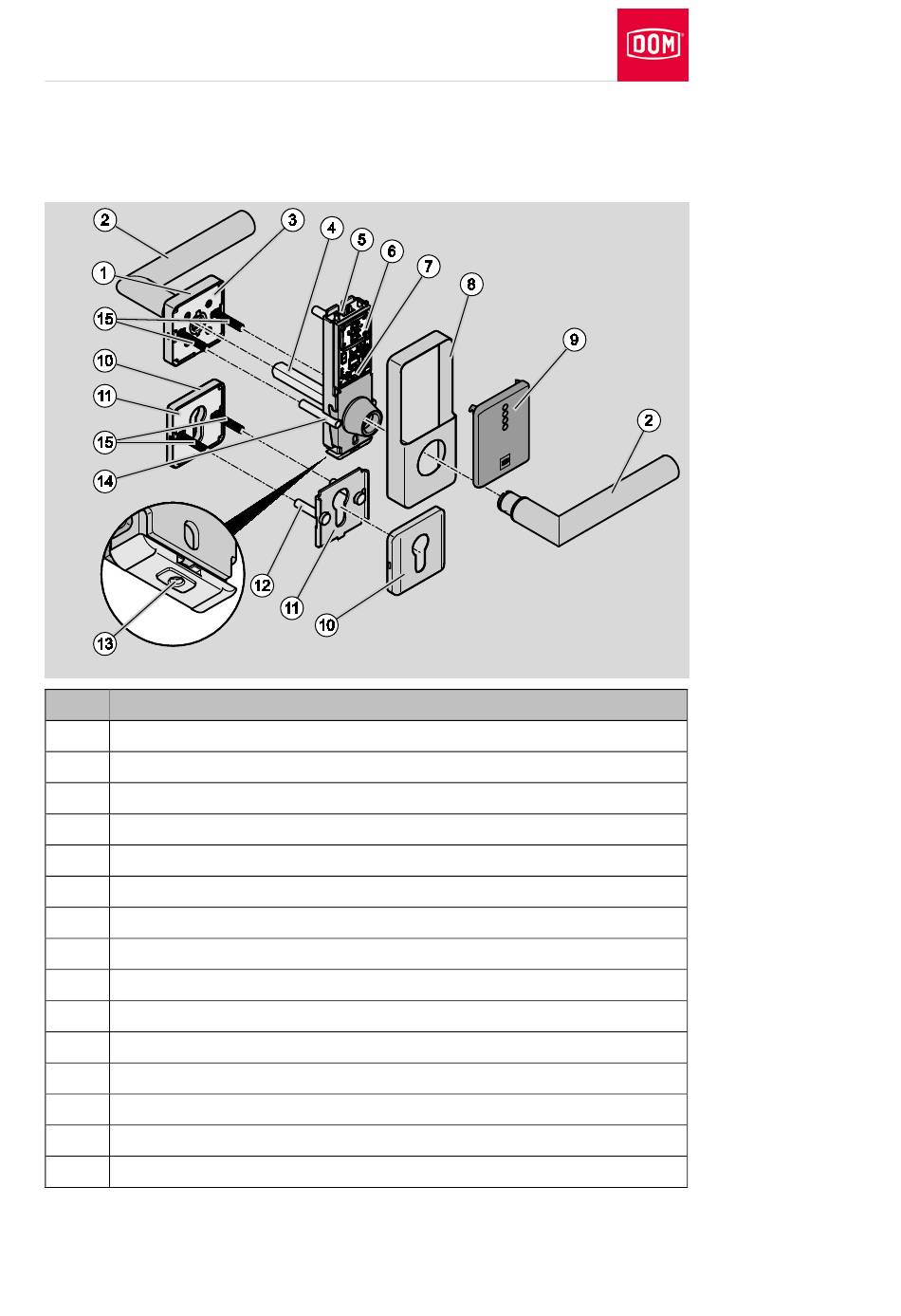

In der folgenden Abbildung sind die wichtigsten Bauteile von Beschlägen
Wideline Compact mit Zylinder-Rosette dargestellt.
Nr. Benennung
1 Haube Drücker-Rosette innen
2 Drücker
3 Montageprofil Drücker-Rosette innen
4 Vierkant
5 Batteriefach
6 RFID-Lesefeld
7 Montageprofil Kurzschild außen mit Elektronik, Lesefeld und LED-Anzeige
8 Haube (Kurzschild mit Lesefeld)
9 Kunststoff-Abdeckung für Lesefeld
10 Haube Zylinder-Rosette innen und außen
11 Montageprofil Zylinder-Rosette innen und außen
12 Kopfhülsen (beidseitig)
13 Haubenverschluss außen
14 Hakenhülsen (beidseitig)
15 Langschrauben
