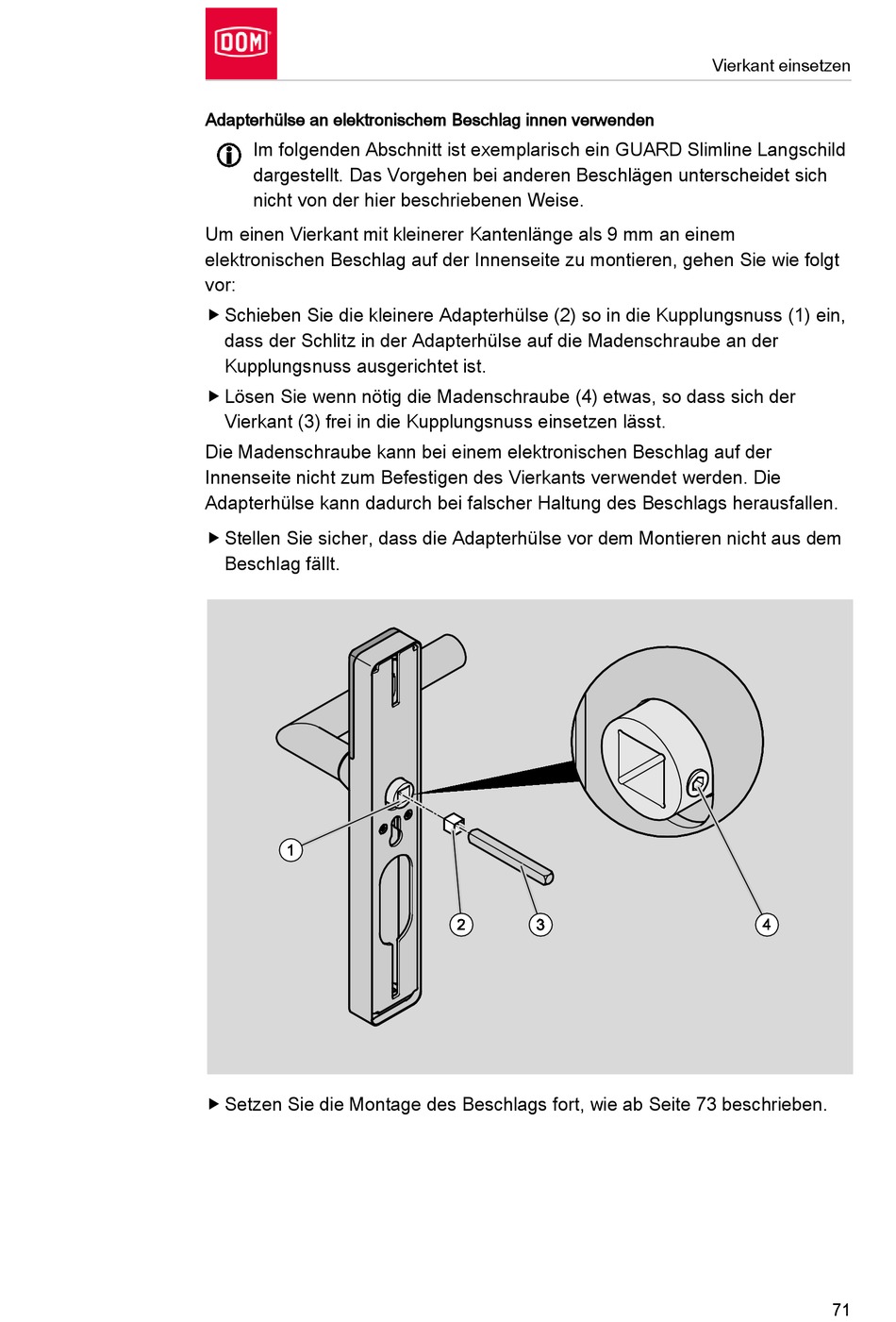

Adapterhülse an elektronischem Beschlag innen verwenden
Im folgenden Abschnitt ist exemplarisch ein GUARD Slimline Langschild
dargestellt. Das Vorgehen bei anderen Beschlägen unterscheidet sich
nicht von der hier beschriebenen Weise.
Um einen Vierkant mit kleinerer Kantenlänge als 9 mm an einem
elektronischen Beschlag auf der Innenseite zu montieren, gehen Sie wie folgt
vor:
 Schieben Sie die kleinere Adapterhülse (2) so in die Kupplungsnuss (1) ein,
dass der Schlitz in der Adapterhülse auf die Madenschraube an der
Kupplungsnuss ausgerichtet ist.
 Lösen Sie wenn nötig die Madenschraube (4) etwas, so dass sich der
Vierkant (3) frei in die Kupplungsnuss einsetzen lässt.
Die Madenschraube kann bei einem elektronischen Beschlag auf der
Innenseite nicht zum Befestigen des Vierkants verwendet werden. Die
Adapterhülse kann dadurch bei falscher Haltung des Beschlags herausfallen.
 Stellen Sie sicher, dass die Adapterhülse vor dem Montieren nicht aus dem
Beschlag fällt.
 Setzen Sie die Montage des Beschlags fort, wie ab Seite 73 beschrieben.
