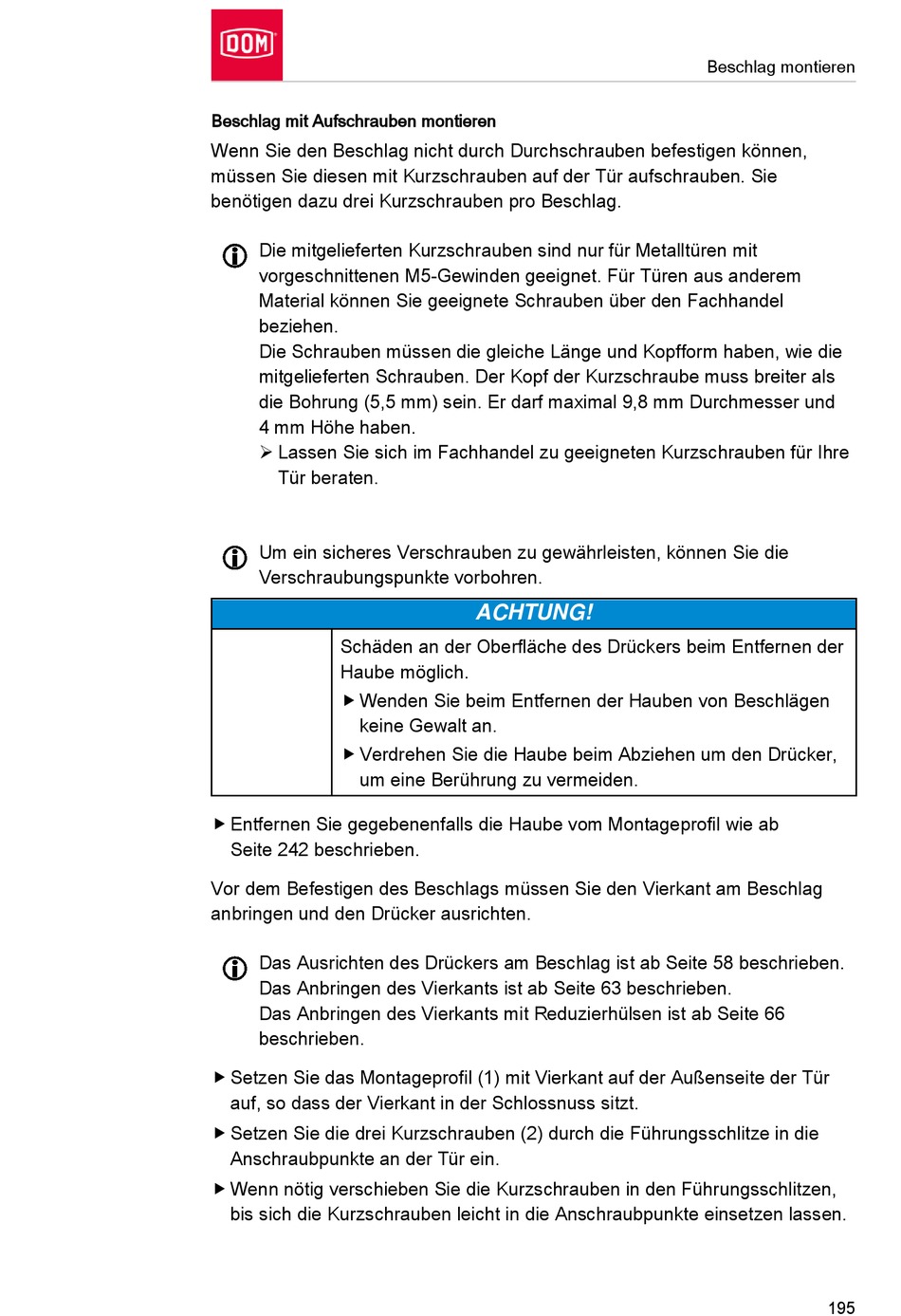

DOM GUARD Montage- Und Bedienungsanleitung Seite 195

Beschlag mit Aufschrauben montieren
Wenn Sie den Beschlag nicht durch Durchschrauben befestigen können,
müssen Sie diesen mit Kurzschrauben auf der Tür aufschrauben. Sie
benötigen dazu drei Kurzschrauben pro Beschlag.
Die mitgelieferten Kurzschrauben sind nur für Metalltüren mit
vorgeschnittenen M5-Gewinden geeignet. Für Türen aus anderem
Material können Sie geeignete Schrauben über den Fachhandel
beziehen.
Die Schrauben müssen die gleiche Länge und Kopfform haben, wie die
mitgelieferten Schrauben. Der Kopf der Kurzschraube muss breiter als
die Bohrung (5,5 mm) sein. Er darf maximal 9,8 mm Durchmesser und
4 mm Höhe haben.
 Lassen Sie sich im Fachhandel zu geeigneten Kurzschrauben für Ihre
Tür beraten.
Um ein sicheres Verschrauben zu gewährleisten, können Sie die
Verschraubungspunkte vorbohren.
Schäden an der Oberfläche des Drückers beim Entfernen der
Haube möglich.
 Wenden Sie beim Entfernen der Hauben von Beschlägen
keine Gewalt an.
 Verdrehen Sie die Haube beim Abziehen um den Drücker,
um eine Berührung zu vermeiden.
 Entfernen Sie gegebenenfalls die Haube vom Montageprofil wie ab
Seite 242 beschrieben.
Vor dem Befestigen des Beschlags müssen Sie den Vierkant am Beschlag
anbringen und den Drücker ausrichten.
Das Ausrichten des Drückers am Beschlag ist ab Seite 58 beschrieben.
Das Anbringen des Vierkants ist ab Seite 63 beschrieben.
Das Anbringen des Vierkants mit Reduzierhülsen ist ab Seite 66
beschrieben.
 Setzen Sie das Montageprofil (1) mit Vierkant auf der Außenseite der Tür
auf, so dass der Vierkant in der Schlossnuss sitzt.
 Setzen Sie die drei Kurzschrauben (2) durch die Führungsschlitze in die
Anschraubpunkte an der Tür ein.
 Wenn nötig verschieben Sie die Kurzschrauben in den Führungsschlitzen,
bis sich die Kurzschrauben leicht in die Anschraubpunkte einsetzen lassen.
ACHTUNG!
Beschlag montieren
195
