DOM GUARD Montage- Und Bedienungsanleitung Seite 125

 Stellen Sie sicher, dass der Drücker am Beschlag der Innenseite korrekt
ausgerichtet ist (siehe Seite 58).
 Stellen Sie bei Verwendung von Adapterhülsen sicher, dass diese korrekt
angebracht sind (siehe Seite 66).
 Setzen Sie den Drücker auf den auf der Innenseite der Tür hervorstehenden
Vierkant.

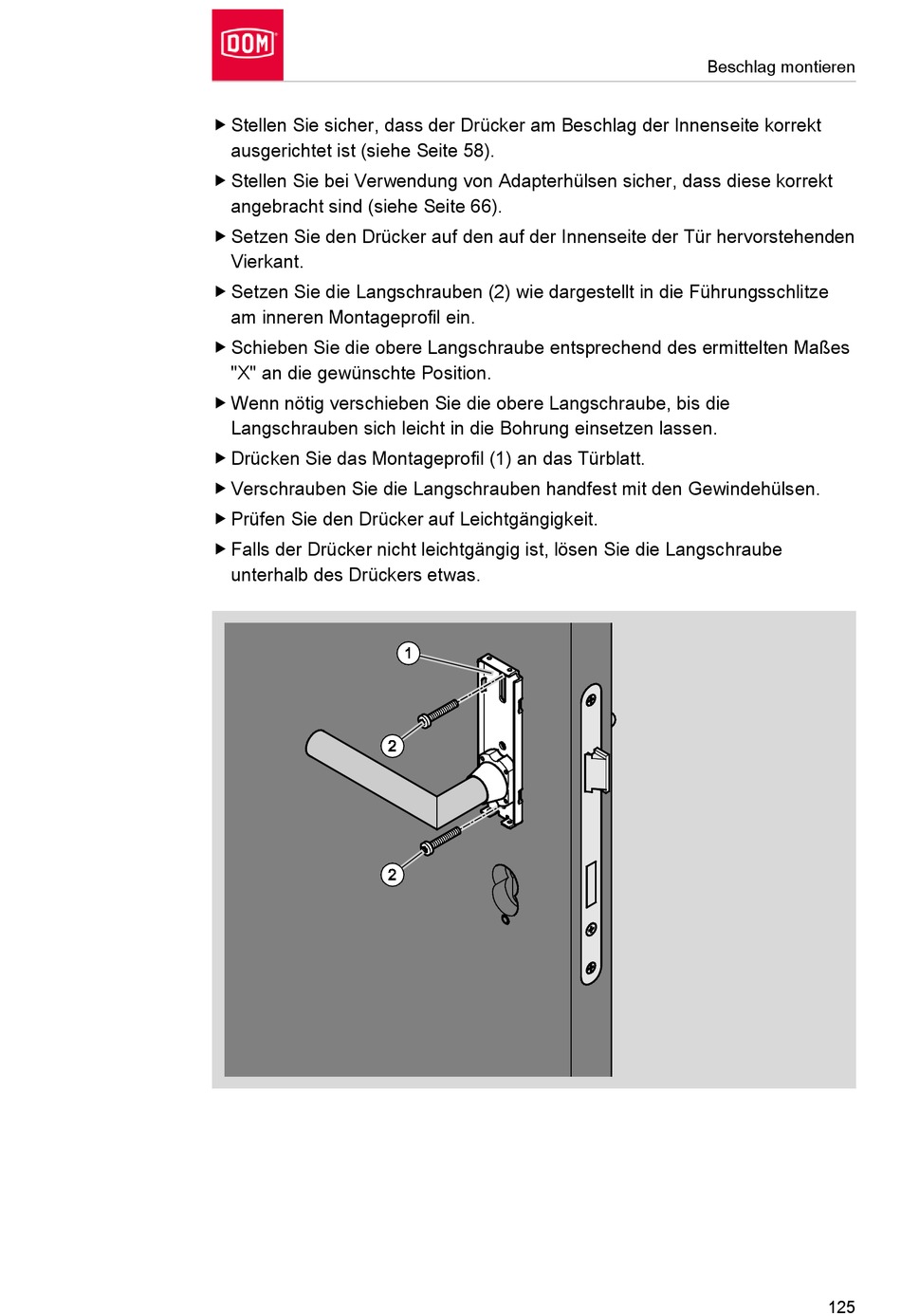

 Setzen Sie die Langschrauben (2) wie dargestellt in die Führungsschlitze
am inneren Montageprofil ein.
 Schieben Sie die obere Langschraube entsprechend des ermittelten Maßes
"X" an die gewünschte Position.
 Wenn nötig verschieben Sie die obere Langschraube, bis die
Langschrauben sich leicht in die Bohrung einsetzen lassen.
 Drücken Sie das Montageprofil (1) an das Türblatt.
 Verschrauben Sie die Langschrauben handfest mit den Gewindehülsen.
 Prüfen Sie den Drücker auf Leichtgängigkeit.
 Falls der Drücker nicht leichtgängig ist, lösen Sie die Langschraube
unterhalb des Drückers etwas.
Beschlag montieren
