Montage
Positionen verschoben werden können. Neben den Führungsschlitzen sind
dazu entsprechende Skalen angebracht.

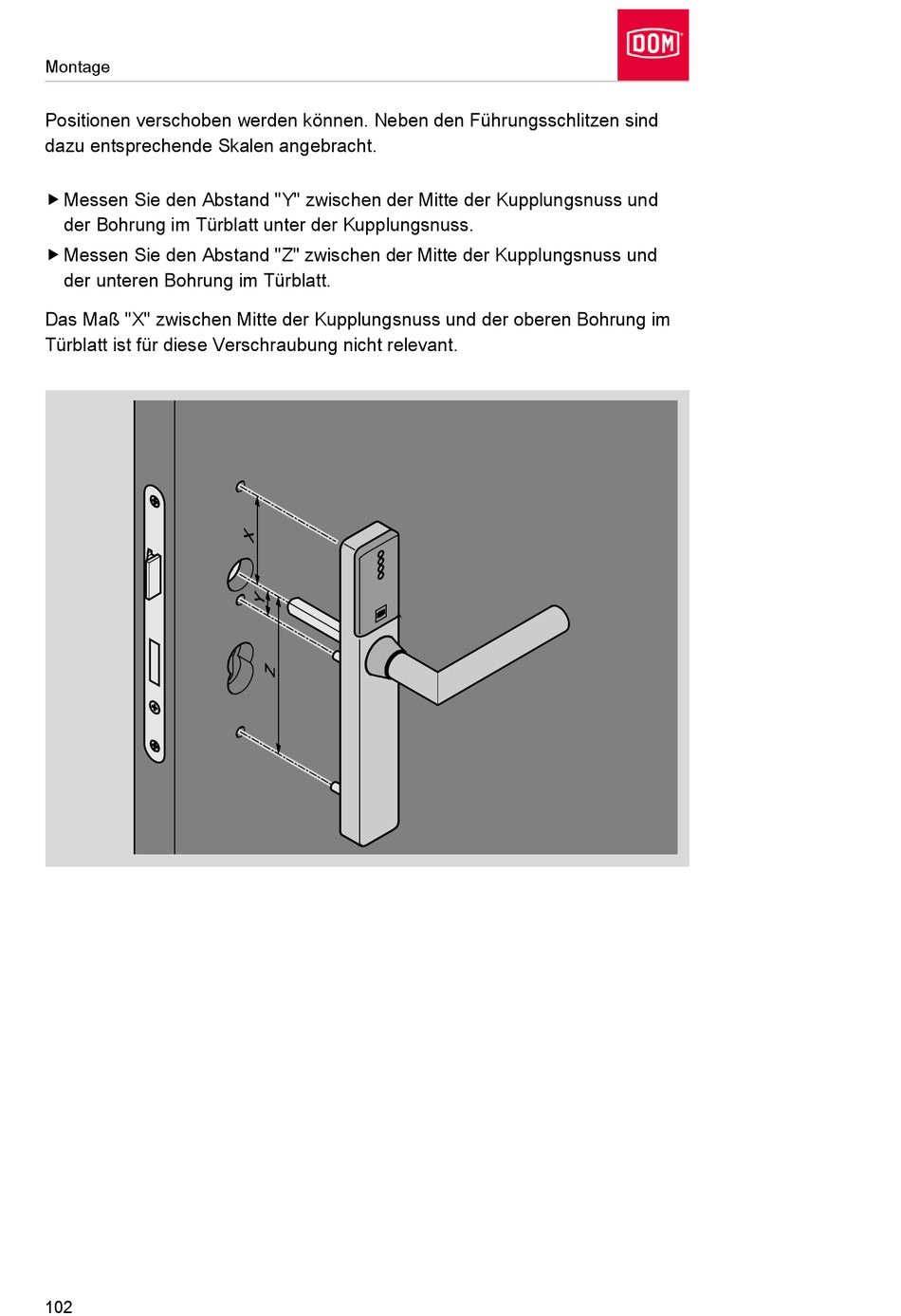

 Messen Sie den Abstand "Y" zwischen der Mitte der Kupplungsnuss und
der Bohrung im Türblatt unter der Kupplungsnuss.
 Messen Sie den Abstand "Z" zwischen der Mitte der Kupplungsnuss und
der unteren Bohrung im Türblatt.
Das Maß "X" zwischen Mitte der Kupplungsnuss und der oberen Bohrung im
Türblatt ist für diese Verschraubung nicht relevant.
