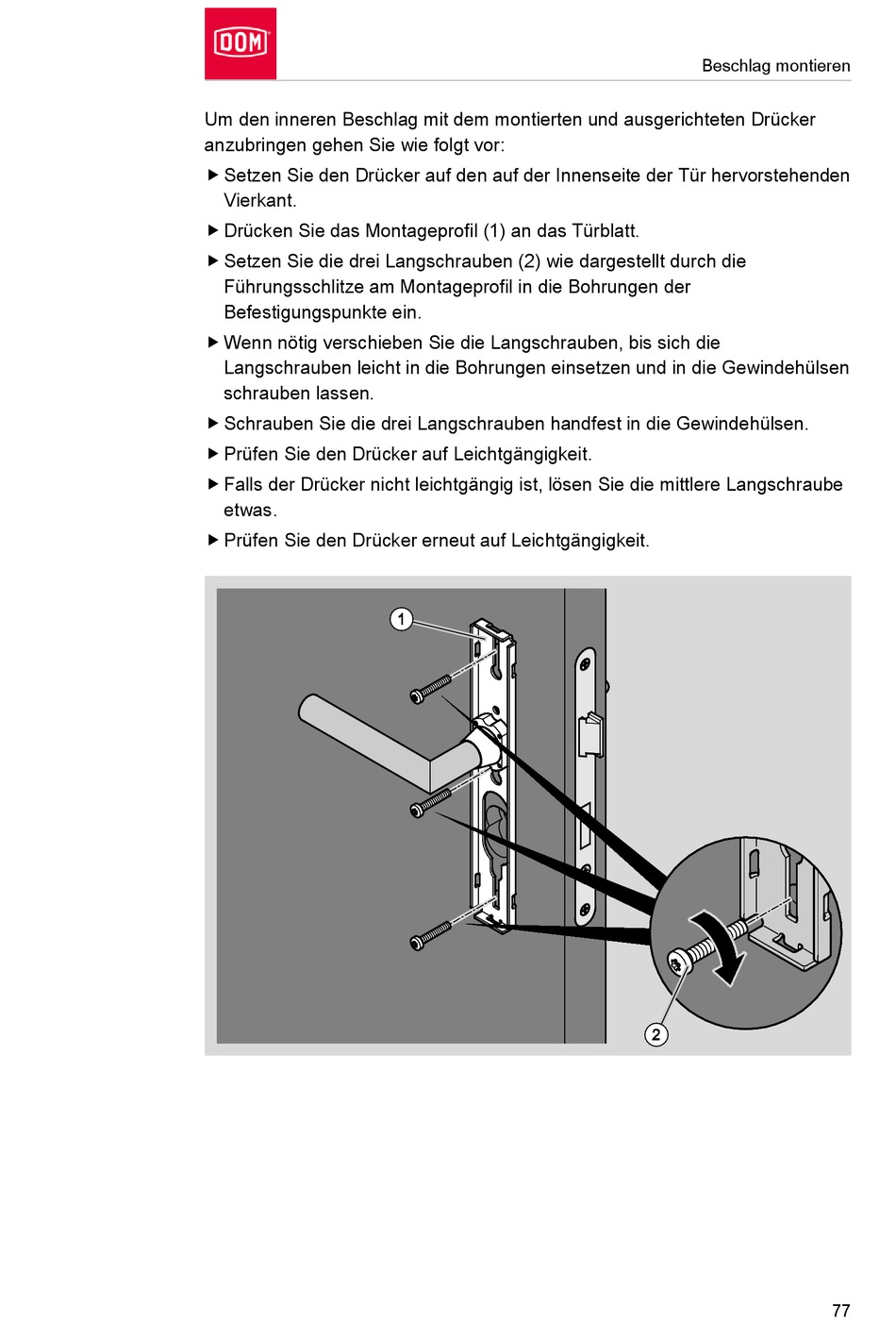

DOM GUARD Montage- Und Bedienungsanleitung Seite 77

Um den inneren Beschlag mit dem montierten und ausgerichteten Drücker
anzubringen gehen Sie wie folgt vor:
 Setzen Sie den Drücker auf den auf der Innenseite der Tür hervorstehenden
Vierkant.
 Drücken Sie das Montageprofil (1) an das Türblatt.
 Setzen Sie die drei Langschrauben (2) wie dargestellt durch die
Führungsschlitze am Montageprofil in die Bohrungen der
Befestigungspunkte ein.
 Wenn nötig verschieben Sie die Langschrauben, bis sich die
Langschrauben leicht in die Bohrungen einsetzen und in die Gewindehülsen
schrauben lassen.
 Schrauben Sie die drei Langschrauben handfest in die Gewindehülsen.
 Prüfen Sie den Drücker auf Leichtgängigkeit.
 Falls der Drücker nicht leichtgängig ist, lösen Sie die mittlere Langschraube
etwas.
 Prüfen Sie den Drücker erneut auf Leichtgängigkeit.
Beschlag montieren
