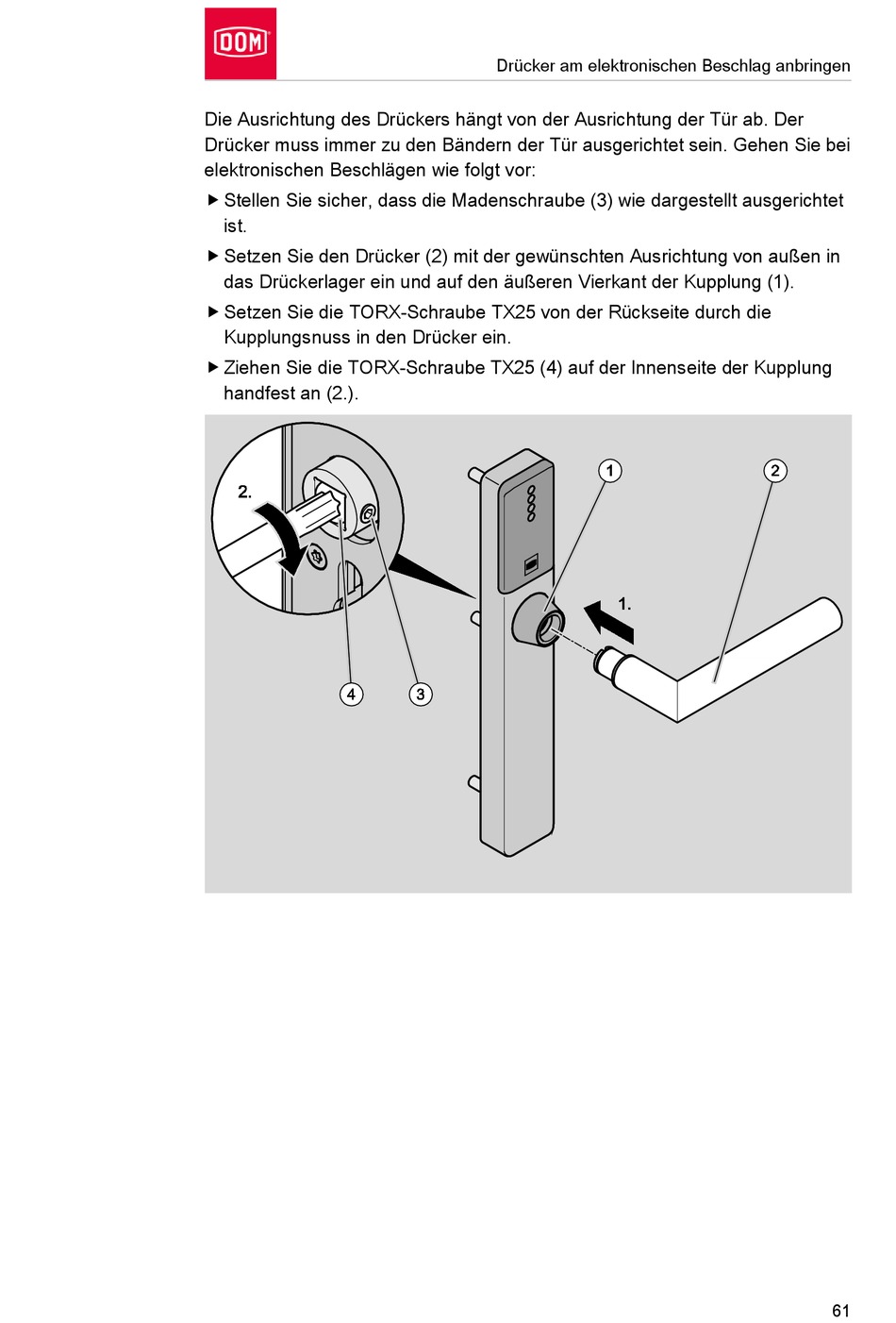

Die Ausrichtung des Drückers hängt von der Ausrichtung der Tür ab. Der
Drücker muss immer zu den Bändern der Tür ausgerichtet sein. Gehen Sie bei
elektronischen Beschlägen wie folgt vor:
 Stellen Sie sicher, dass die Madenschraube (3) wie dargestellt ausgerichtet
ist.
 Setzen Sie den Drücker (2) mit der gewünschten Ausrichtung von außen in
das Drückerlager ein und auf den äußeren Vierkant der Kupplung (1).
 Setzen Sie die TORX-Schraube TX25 von der Rückseite durch die
Kupplungsnuss in den Drücker ein.
 Ziehen Sie die TORX-Schraube TX25 (4) auf der Innenseite der Kupplung
handfest an (2.).
Drücker am elektronischen Beschlag anbringen
