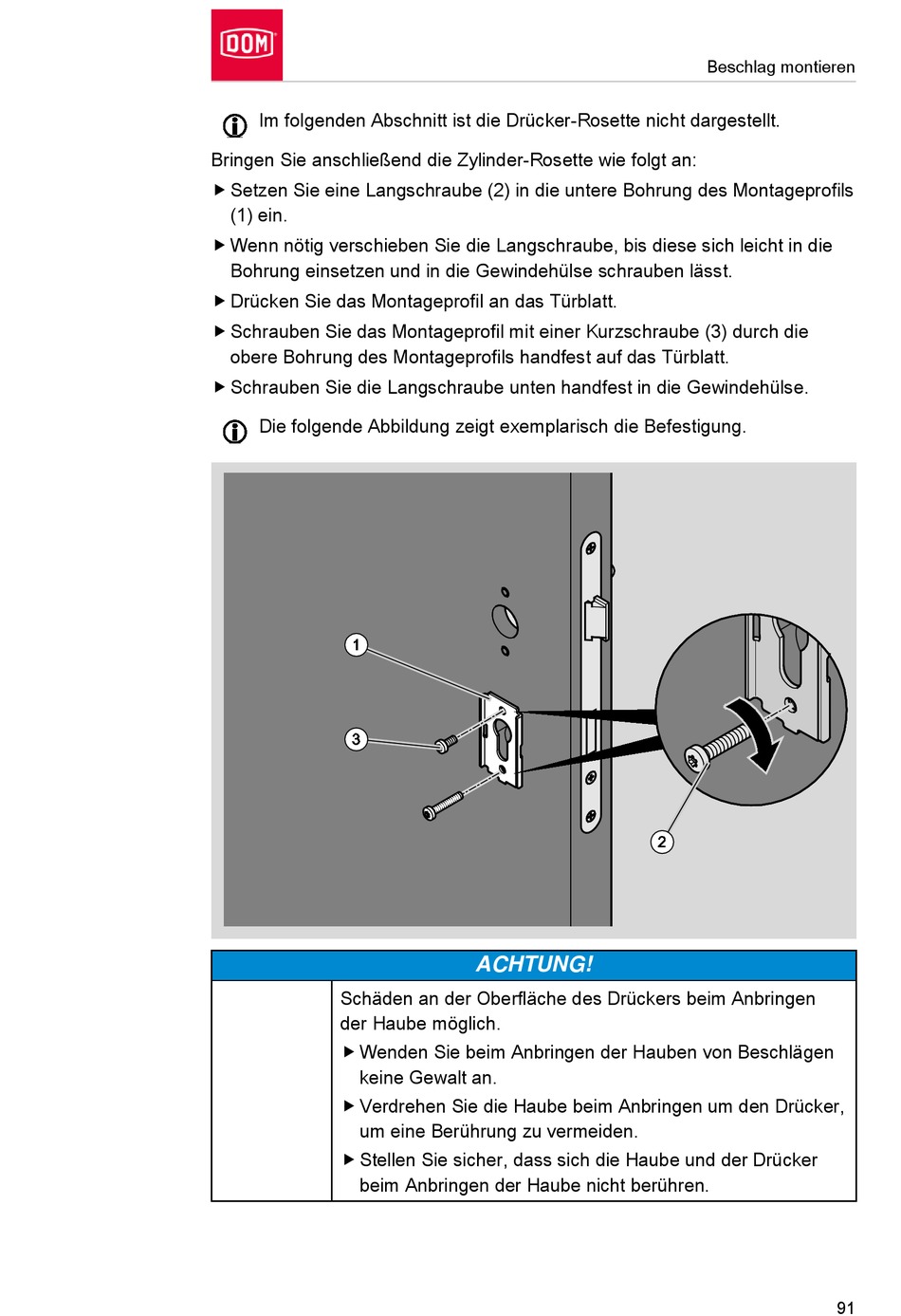

DOM GUARD Montage- Und Bedienungsanleitung Seite 91

Im folgenden Abschnitt ist die Drücker-Rosette nicht dargestellt.
Bringen Sie anschließend die Zylinder-Rosette wie folgt an:
 Setzen Sie eine Langschraube (2) in die untere Bohrung des Montageprofils
(1) ein.
 Wenn nötig verschieben Sie die Langschraube, bis diese sich leicht in die
Bohrung einsetzen und in die Gewindehülse schrauben lässt.
 Drücken Sie das Montageprofil an das Türblatt.
 Schrauben Sie das Montageprofil mit einer Kurzschraube (3) durch die
obere Bohrung des Montageprofils handfest auf das Türblatt.
 Schrauben Sie die Langschraube unten handfest in die Gewindehülse.
Die folgende Abbildung zeigt exemplarisch die Befestigung.
Schäden an der Oberfläche des Drückers beim Anbringen
der Haube möglich.
 Wenden Sie beim Anbringen der Hauben von Beschlägen
keine Gewalt an.
 Verdrehen Sie die Haube beim Anbringen um den Drücker,
um eine Berührung zu vermeiden.
 Stellen Sie sicher, dass sich die Haube und der Drücker
beim Anbringen der Haube nicht berühren.
ACHTUNG!
Beschlag montieren
91
