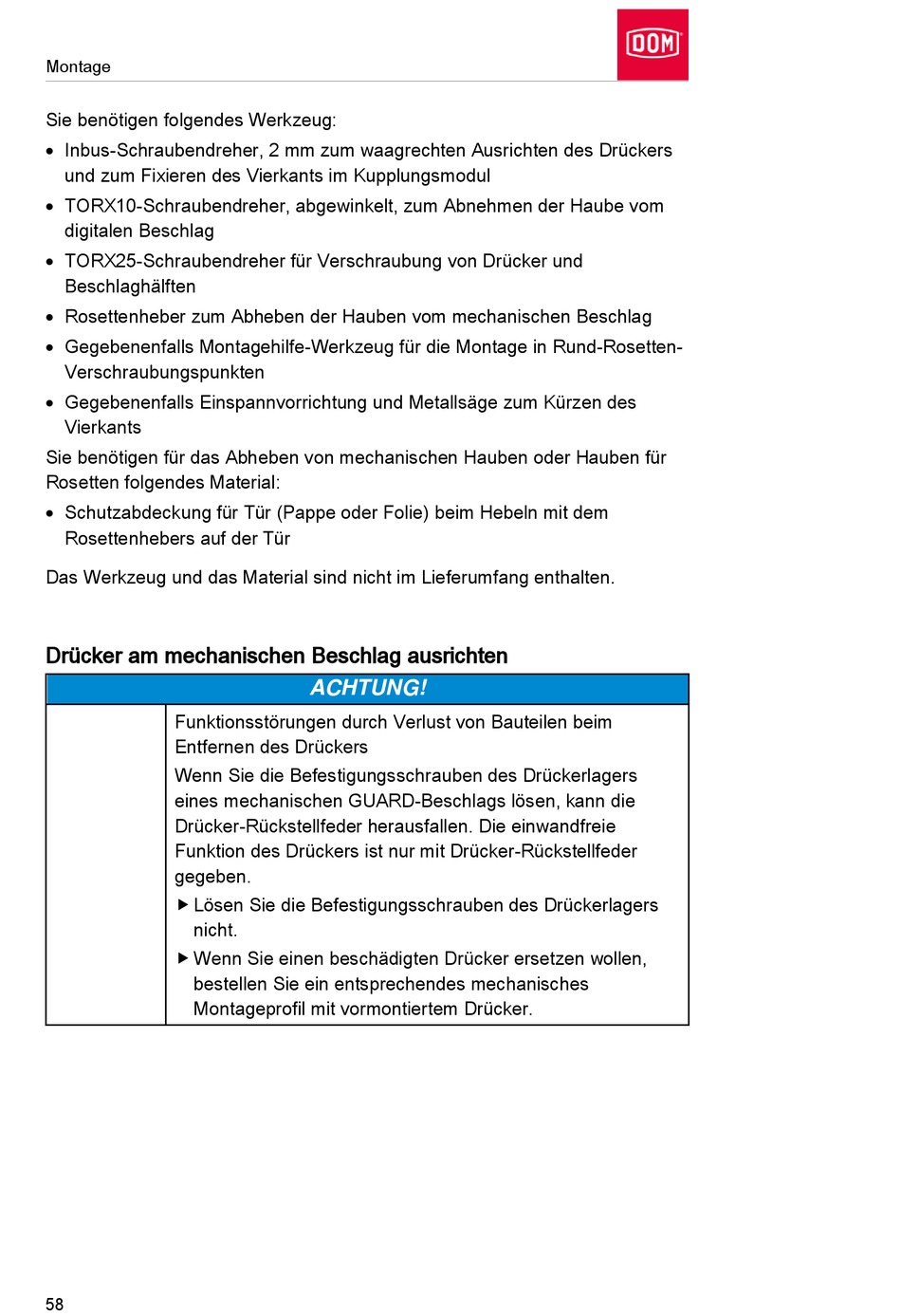

Montage
Sie benötigen folgendes Werkzeug:
• Inbus-Schraubendreher, 2 mm zum waagrechten Ausrichten des Drückers
und zum Fixieren des Vierkants im Kupplungsmodul
• TORX10-Schraubendreher, abgewinkelt, zum Abnehmen der Haube vom
digitalen Beschlag
• TORX25-Schraubendreher für Verschraubung von Drücker und
Beschlaghälften
• Rosettenheber zum Abheben der Hauben vom mechanischen Beschlag
• Gegebenenfalls Montagehilfe-Werkzeug für die Montage in Rund-Rosetten-
Verschraubungspunkten
• Gegebenenfalls Einspannvorrichtung und Metallsäge zum Kürzen des
Vierkants
Sie benötigen für das Abheben von mechanischen Hauben oder Hauben für
Rosetten folgendes Material:
• Schutzabdeckung für Tür (Pappe oder Folie) beim Hebeln mit dem
Rosettenhebers auf der Tür
Das Werkzeug und das Material sind nicht im Lieferumfang enthalten.
Drücker am mechanischen Beschlag ausrichten
Funktionsstörungen durch Verlust von Bauteilen beim
Entfernen des Drückers
Wenn Sie die Befestigungsschrauben des Drückerlagers
eines mechanischen GUARD-Beschlags lösen, kann die
Drücker-Rückstellfeder herausfallen. Die einwandfreie
Funktion des Drückers ist nur mit Drücker-Rückstellfeder
gegeben.
 Lösen Sie die Befestigungsschrauben des Drückerlagers
nicht.
 Wenn Sie einen beschädigten Drücker ersetzen wollen,
bestellen Sie ein entsprechendes mechanisches
Montageprofil mit vormontiertem Drücker.
58
ACHTUNG!
