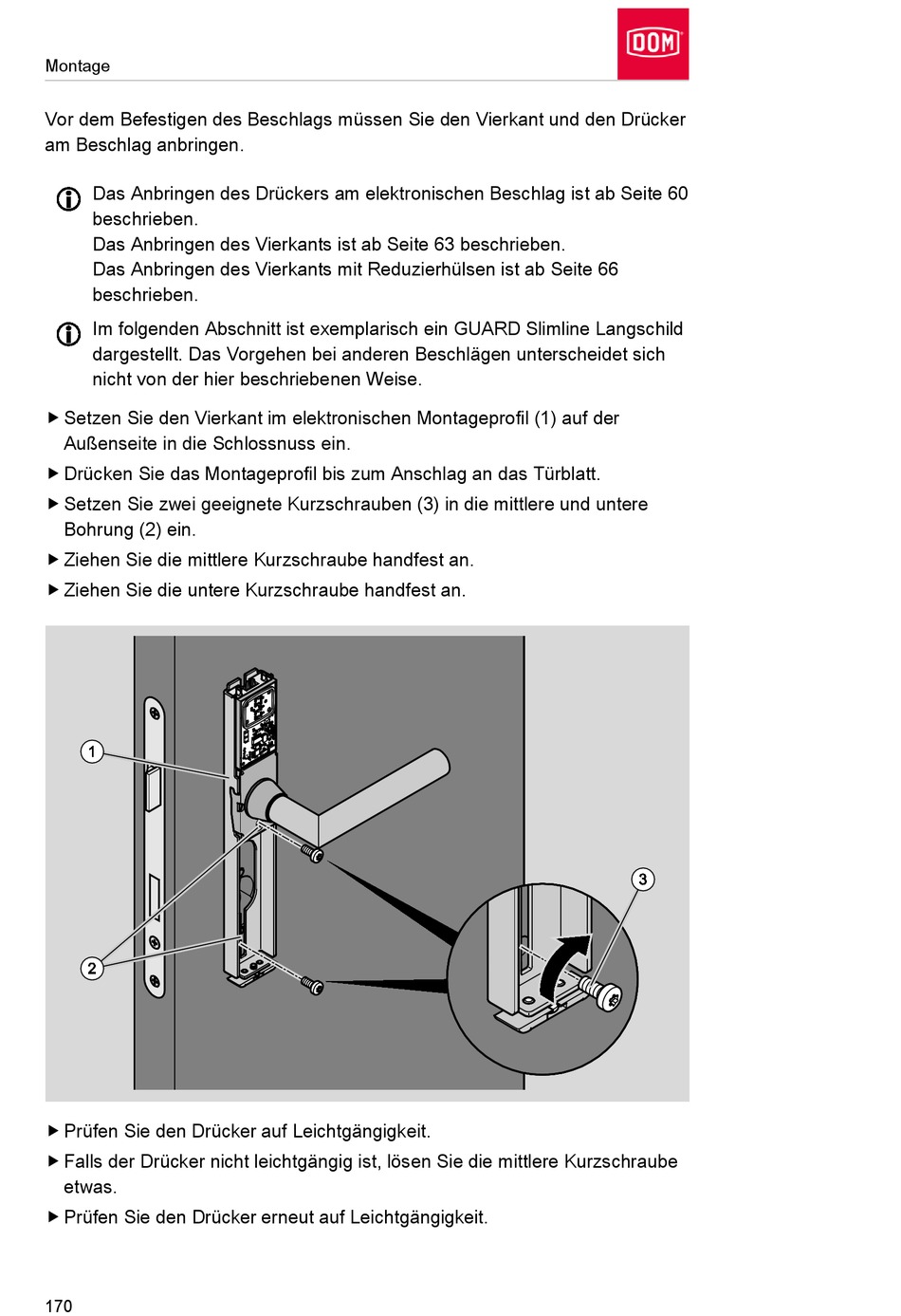

DOM GUARD Montage- Und Bedienungsanleitung Seite 170

Montage
Vor dem Befestigen des Beschlags müssen Sie den Vierkant und den Drücker
am Beschlag anbringen.
Das Anbringen des Drückers am elektronischen Beschlag ist ab Seite 60
beschrieben.
Das Anbringen des Vierkants ist ab Seite 63 beschrieben.
Das Anbringen des Vierkants mit Reduzierhülsen ist ab Seite 66
beschrieben.
Im folgenden Abschnitt ist exemplarisch ein GUARD Slimline Langschild
dargestellt. Das Vorgehen bei anderen Beschlägen unterscheidet sich
nicht von der hier beschriebenen Weise.
 Setzen Sie den Vierkant im elektronischen Montageprofil (1) auf der
Außenseite in die Schlossnuss ein.
 Drücken Sie das Montageprofil bis zum Anschlag an das Türblatt.
 Setzen Sie zwei geeignete Kurzschrauben (3) in die mittlere und untere
Bohrung (2) ein.
 Ziehen Sie die mittlere Kurzschraube handfest an.
 Ziehen Sie die untere Kurzschraube handfest an.
 Prüfen Sie den Drücker auf Leichtgängigkeit.
 Falls der Drücker nicht leichtgängig ist, lösen Sie die mittlere Kurzschraube
etwas.
 Prüfen Sie den Drücker erneut auf Leichtgängigkeit.
