Montage
In den folgenden Abschnitten ist beispielhaft das Anbringen der Haube
einer Rosette für Slimline dargestellt.
Verformung der Haube durch gewaltsames Andrücken
möglich.
 Drücken Sie die Haube vorsichtig bis zum Einrasten in die
Verriegelungspunkte.
 Wenn nötig schlagen Sie mit dem Handballen leicht auf die
Kante der Haube.

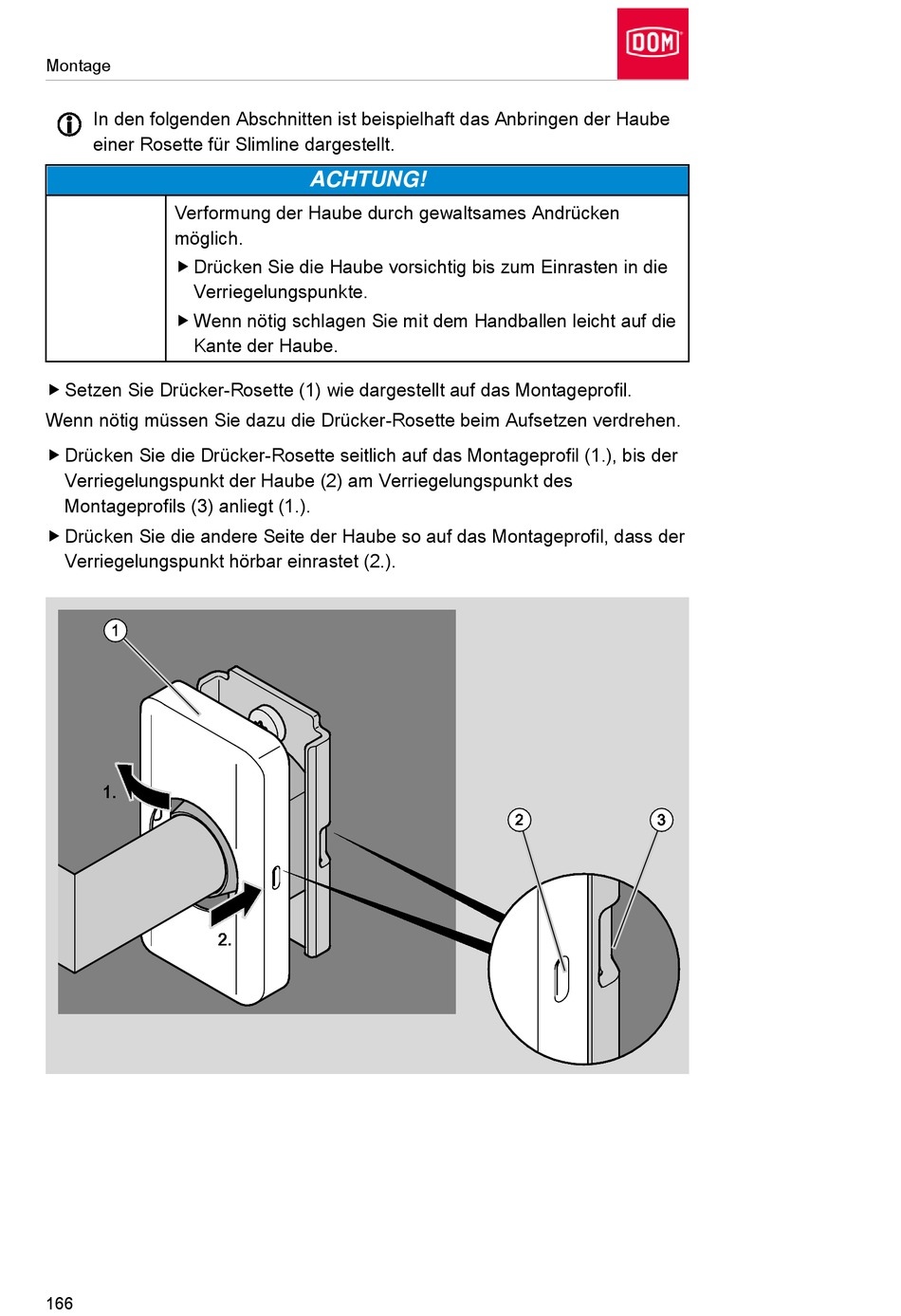

 Setzen Sie Drücker-Rosette (1) wie dargestellt auf das Montageprofil.
Wenn nötig müssen Sie dazu die Drücker-Rosette beim Aufsetzen verdrehen.
 Drücken Sie die Drücker-Rosette seitlich auf das Montageprofil (1.), bis der
Verriegelungspunkt der Haube (2) am Verriegelungspunkt des
Montageprofils (3) anliegt (1.).
 Drücken Sie die andere Seite der Haube so auf das Montageprofil, dass der
Verriegelungspunkt hörbar einrastet (2.).
166
ACHTUNG!
