Montage
Sie können die Ausrichtung des Drückers einstellen, um dessen horizontale
Position zu ändern. Dazu müssen Sie die Haube des Beschlages entfernen.
Das Abnehmen der Hauben von elektronischen Beschlägen ist ab Seite 245
beschrieben.
Das Vorgehen hängt von der Lage des Drückers zu den Türbändern ab.
Sie benötigen einen Inbus-Schraubendreher 2 mm.

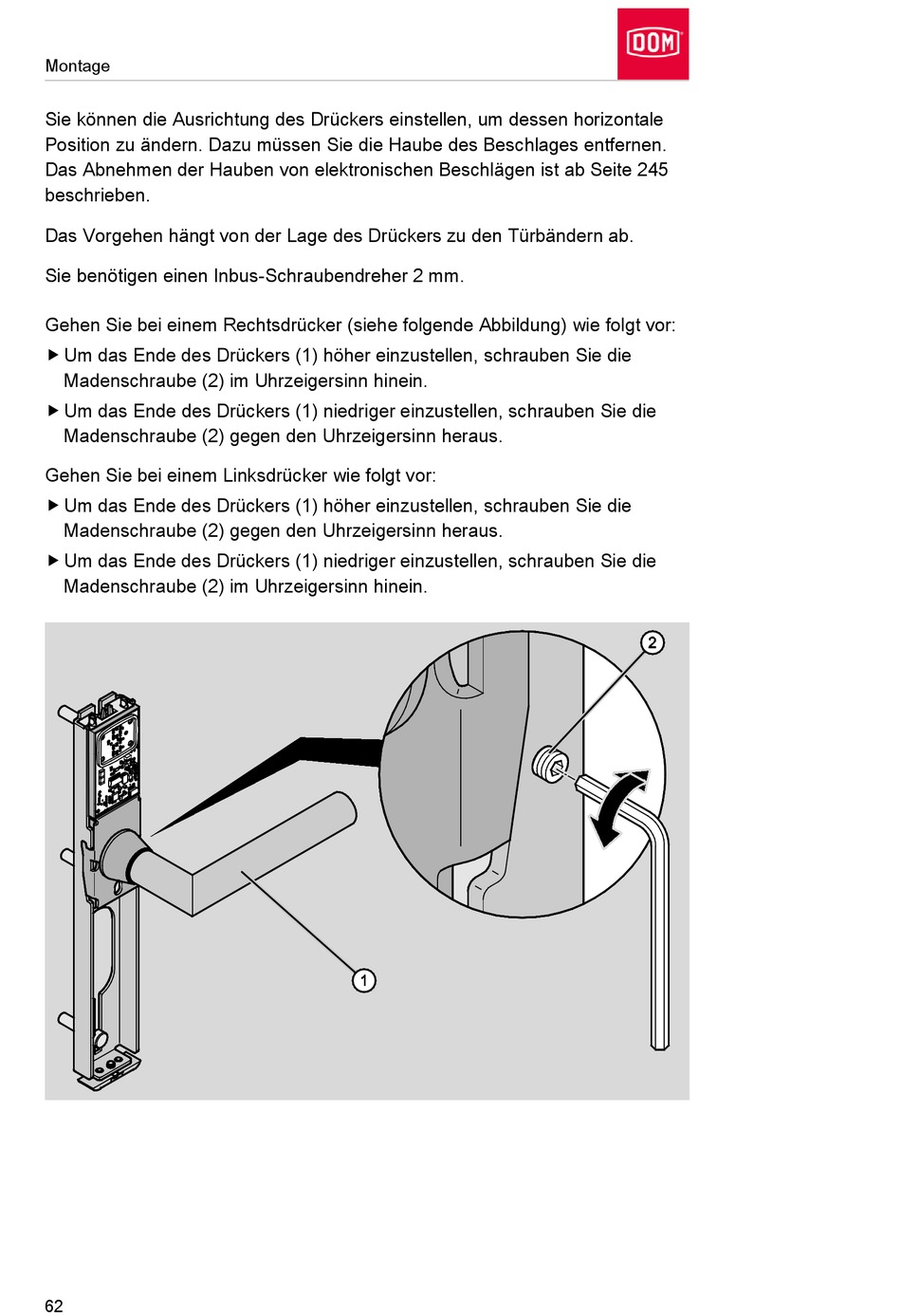

Gehen Sie bei einem Rechtsdrücker (siehe folgende Abbildung) wie folgt vor:
 Um das Ende des Drückers (1) höher einzustellen, schrauben Sie die
Madenschraube (2) im Uhrzeigersinn hinein.
 Um das Ende des Drückers (1) niedriger einzustellen, schrauben Sie die
Madenschraube (2) gegen den Uhrzeigersinn heraus.
Gehen Sie bei einem Linksdrücker wie folgt vor:
 Um das Ende des Drückers (1) höher einzustellen, schrauben Sie die
Madenschraube (2) gegen den Uhrzeigersinn heraus.
 Um das Ende des Drückers (1) niedriger einzustellen, schrauben Sie die
Madenschraube (2) im Uhrzeigersinn hinein.
