Montage
 Entfernen Sie die Haube des Außenbeschlags, wie im Abschnitt "Beschlag
demontieren" ab Seite 242 beschrieben.
 Richten Sie den Außendrücker horizontal so aus, dass die waagrechte
Position von Außendrücker und Innendrücker übereinstimmt.
 Bringen Sie die Haube wieder am Montageprofil an.

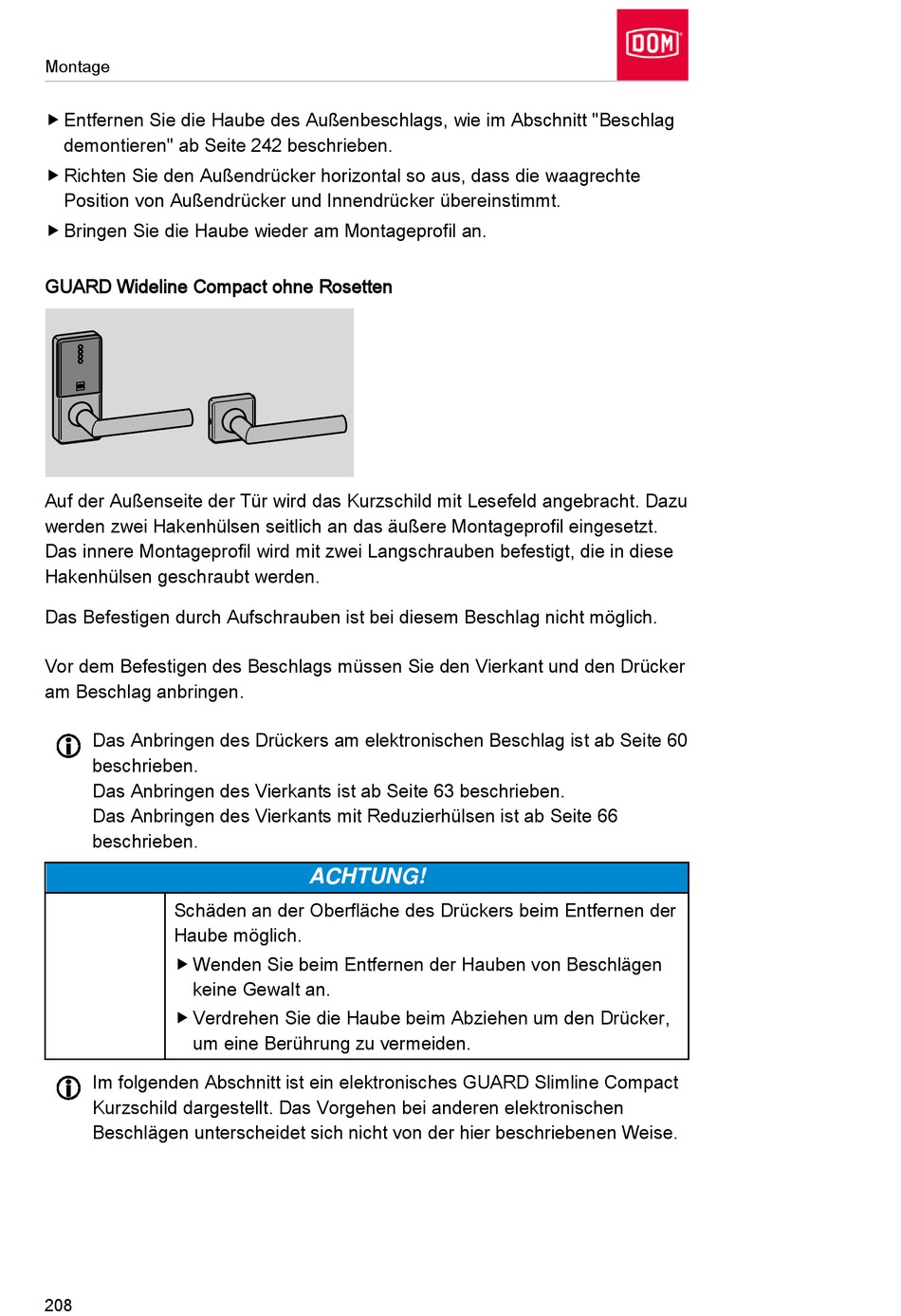

GUARD Wideline Compact ohne Rosetten

Auf der Außenseite der Tür wird das Kurzschild mit Lesefeld angebracht. Dazu
werden zwei Hakenhülsen seitlich an das äußere Montageprofil eingesetzt.
Das innere Montageprofil wird mit zwei Langschrauben befestigt, die in diese
Hakenhülsen geschraubt werden.
Das Befestigen durch Aufschrauben ist bei diesem Beschlag nicht möglich.
Vor dem Befestigen des Beschlags müssen Sie den Vierkant und den Drücker
am Beschlag anbringen.
Das Anbringen des Drückers am elektronischen Beschlag ist ab Seite 60
beschrieben.
Das Anbringen des Vierkants ist ab Seite 63 beschrieben.
Das Anbringen des Vierkants mit Reduzierhülsen ist ab Seite 66
beschrieben.
Schäden an der Oberfläche des Drückers beim Entfernen der
Haube möglich.
 Wenden Sie beim Entfernen der Hauben von Beschlägen
keine Gewalt an.
 Verdrehen Sie die Haube beim Abziehen um den Drücker,
um eine Berührung zu vermeiden.
Im folgenden Abschnitt ist ein elektronisches GUARD Slimline Compact
Kurzschild dargestellt. Das Vorgehen bei anderen elektronischen
Beschlägen unterscheidet sich nicht von der hier beschriebenen Weise.
208
ACHTUNG!
