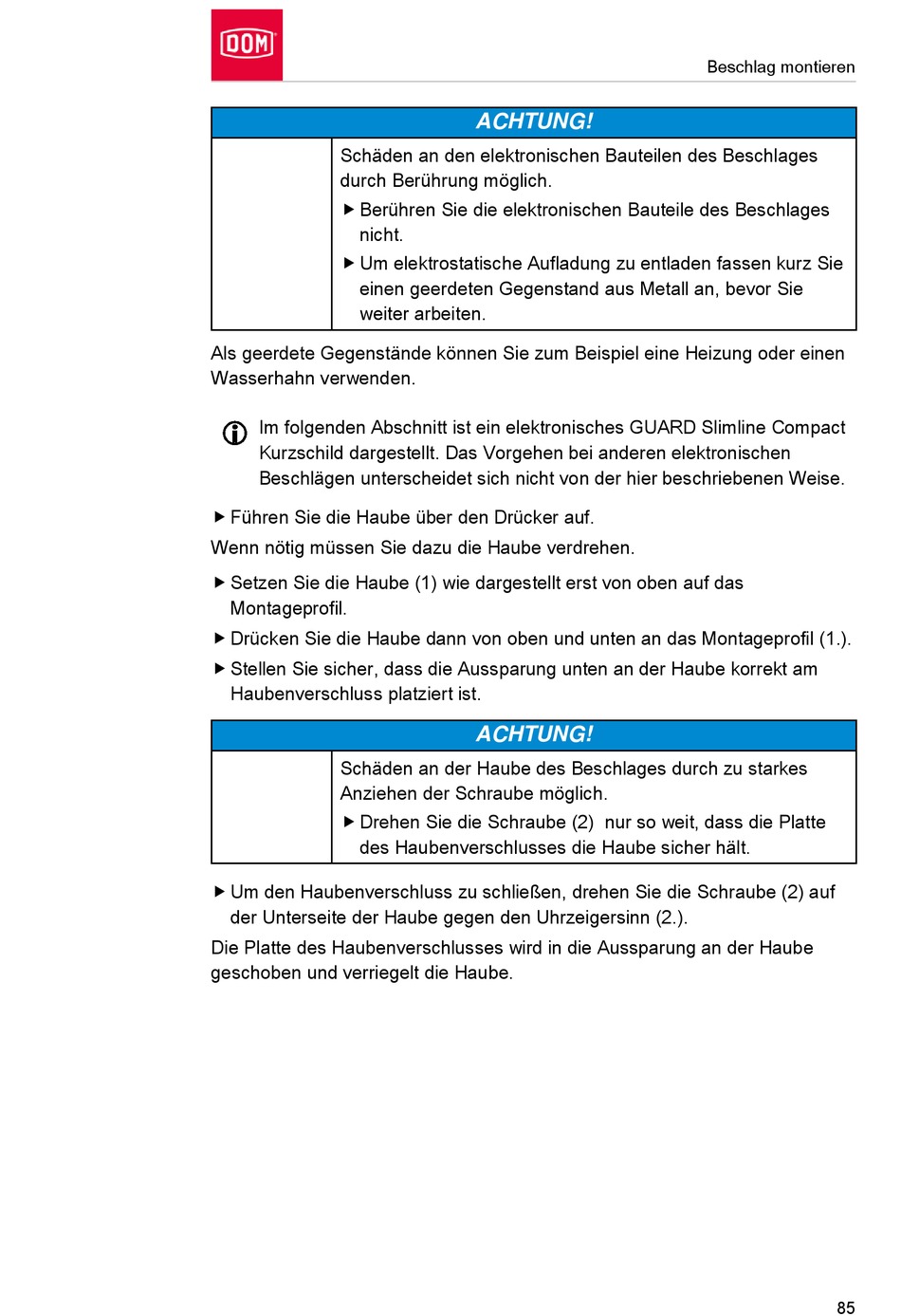

DOM GUARD Montage- Und Bedienungsanleitung Seite 85

Schäden an den elektronischen Bauteilen des Beschlages
durch Berührung möglich.
 Berühren Sie die elektronischen Bauteile des Beschlages
nicht.
 Um elektrostatische Aufladung zu entladen fassen kurz Sie
einen geerdeten Gegenstand aus Metall an, bevor Sie
weiter arbeiten.
Als geerdete Gegenstände können Sie zum Beispiel eine Heizung oder einen
Wasserhahn verwenden.
Im folgenden Abschnitt ist ein elektronisches GUARD Slimline Compact
Kurzschild dargestellt. Das Vorgehen bei anderen elektronischen
Beschlägen unterscheidet sich nicht von der hier beschriebenen Weise.
 Führen Sie die Haube über den Drücker auf.
Wenn nötig müssen Sie dazu die Haube verdrehen.
 Setzen Sie die Haube (1) wie dargestellt erst von oben auf das
Montageprofil.
 Drücken Sie die Haube dann von oben und unten an das Montageprofil (1.).
 Stellen Sie sicher, dass die Aussparung unten an der Haube korrekt am
Haubenverschluss platziert ist.
Schäden an der Haube des Beschlages durch zu starkes
Anziehen der Schraube möglich.
 Drehen Sie die Schraube (2) nur so weit, dass die Platte
des Haubenverschlusses die Haube sicher hält.
 Um den Haubenverschluss zu schließen, drehen Sie die Schraube (2) auf
der Unterseite der Haube gegen den Uhrzeigersinn (2.).
Die Platte des Haubenverschlusses wird in die Aussparung an der Haube
geschoben und verriegelt die Haube.
ACHTUNG!
ACHTUNG!
Beschlag montieren
85
