Montage
Im folgenden Abschnitt ist der Beschlag mit Drücker nicht dargestellt.

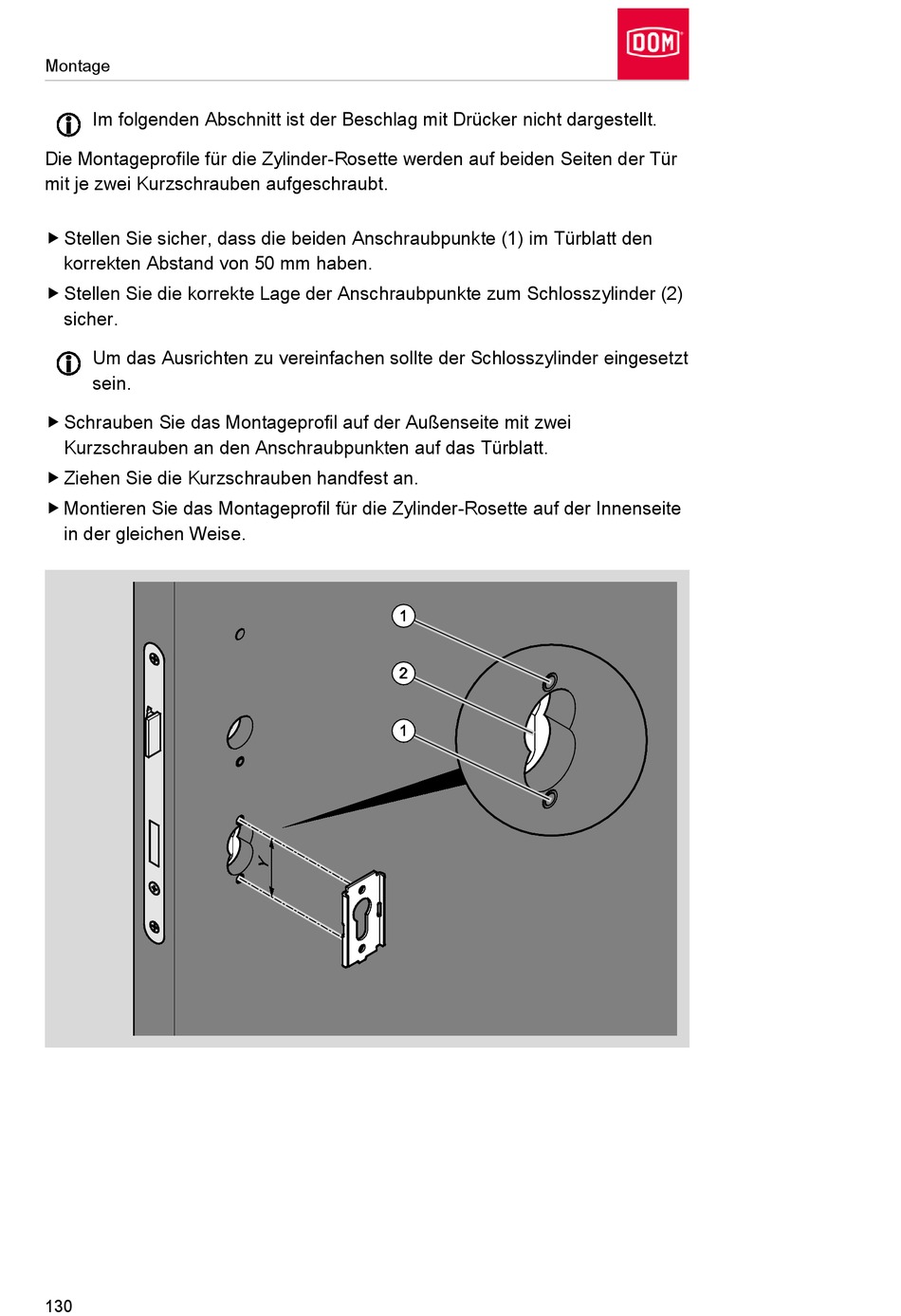

Die Montageprofile für die Zylinder-Rosette werden auf beiden Seiten der Tür
mit je zwei Kurzschrauben aufgeschraubt.
 Stellen Sie sicher, dass die beiden Anschraubpunkte (1) im Türblatt den
korrekten Abstand von 50 mm haben.
 Stellen Sie die korrekte Lage der Anschraubpunkte zum Schlosszylinder (2)
sicher.
Um das Ausrichten zu vereinfachen sollte der Schlosszylinder eingesetzt
sein.
 Schrauben Sie das Montageprofil auf der Außenseite mit zwei
Kurzschrauben an den Anschraubpunkten auf das Türblatt.
 Ziehen Sie die Kurzschrauben handfest an.
 Montieren Sie das Montageprofil für die Zylinder-Rosette auf der Innenseite
in der gleichen Weise.
