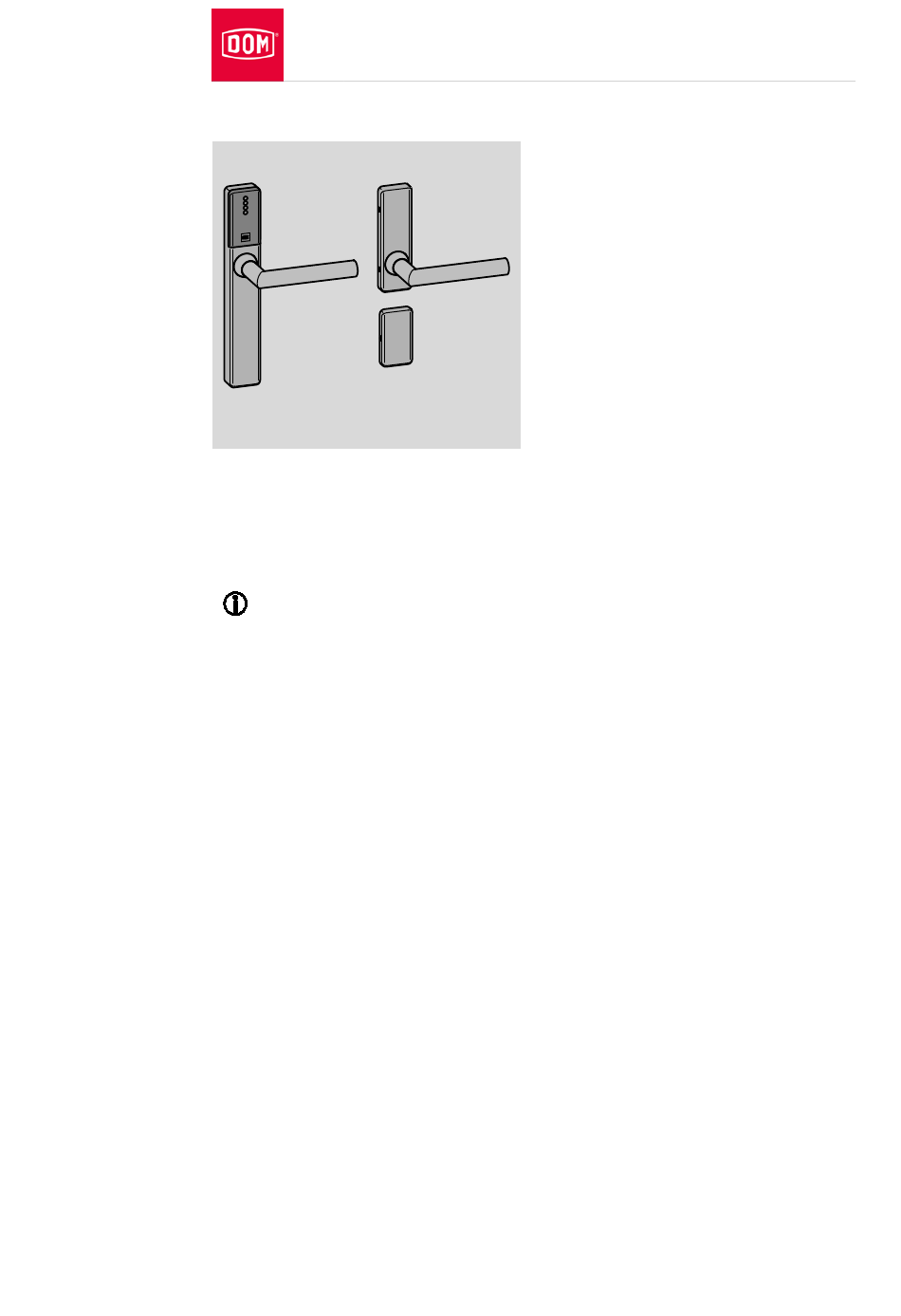

GUARD Slimline Set einseitig lesend mit Kurzschild und Rosette

Beschlag mit Durchschrauben montieren
Vor dem Befestigen des Beschlags müssen Sie den Vierkant und den Drücker
am Beschlag anbringen.
Das Anbringen des Drückers am elektronischen Beschlag ist ab Seite 60
beschrieben.
Das Anbringen des Vierkants ist ab Seite 63 beschrieben.
Das Anbringen des Vierkants mit Reduzierhülsen ist ab Seite 66
beschrieben.
Montieren Sie bei zweiteiligen Beschlägen immer die Drückerbeschläge/-
rosetten zuerst. Montieren Sie die Zylinderrosetten erst, wenn die
Drückerbeschläge/-rosetten montiert sind.
Die Montageprofile werden auf beiden Seiten der Tür angebracht und
miteinander verschraubt. Dazu werden Gewindehülsen in das äußere
Montageprofil eingesetzt. Das innere Montageprofil wird mit Langschrauben
befestigt, die in die Gewindehülsen geschraubt werden.
Das Kurzschild auf der Innenseite wird mit zwei Langschrauben befestigt
(Durchschrauben). Die Zylinder-Rosette wird mit einer Langschraube in der
untersten Bohrung befestigt (Durchschrauben). Am oberen Befestigungspunkt
der Zylinder-Rosette wird das Montageprofil mit einer Kurzschraube befestigt
(Aufschrauben).
Die Position der Verschraubungen hängt von der Lage der vorhandenen
Bohrungen in der Tür und dem Schloss ab. In den Montageprofilen sind
Führungsschlitze vorhanden, in denen die Gewindehülsen an die korrekten
Positionen für die entsprechenden Befestigungspunkte verschoben werden
können. Neben dem oberen und unteren Führungsschlitz sind dazu
entsprechende Skalen angebracht.
Beschlag montieren
