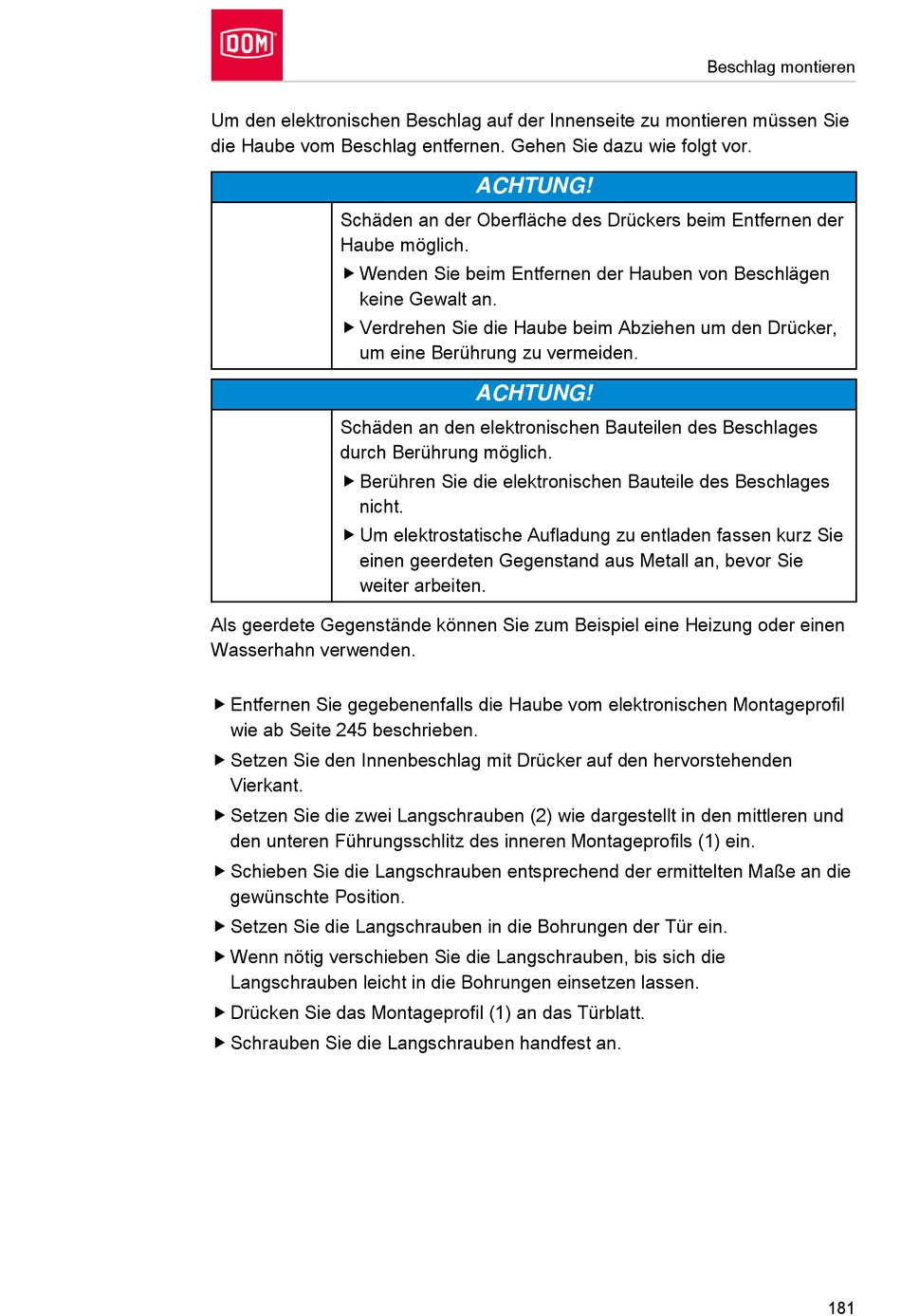

DOM GUARD Montage- Und Bedienungsanleitung Seite 181

Um den elektronischen Beschlag auf der Innenseite zu montieren müssen Sie
die Haube vom Beschlag entfernen. Gehen Sie dazu wie folgt vor.
Schäden an der Oberfläche des Drückers beim Entfernen der
Haube möglich.
 Wenden Sie beim Entfernen der Hauben von Beschlägen
keine Gewalt an.
 Verdrehen Sie die Haube beim Abziehen um den Drücker,
um eine Berührung zu vermeiden.
Schäden an den elektronischen Bauteilen des Beschlages
durch Berührung möglich.
 Berühren Sie die elektronischen Bauteile des Beschlages
nicht.
 Um elektrostatische Aufladung zu entladen fassen kurz Sie
einen geerdeten Gegenstand aus Metall an, bevor Sie
weiter arbeiten.
Als geerdete Gegenstände können Sie zum Beispiel eine Heizung oder einen
Wasserhahn verwenden.
 Entfernen Sie gegebenenfalls die Haube vom elektronischen Montageprofil
wie ab Seite 245 beschrieben.
 Setzen Sie den Innenbeschlag mit Drücker auf den hervorstehenden
Vierkant.
 Setzen Sie die zwei Langschrauben (2) wie dargestellt in den mittleren und
den unteren Führungsschlitz des inneren Montageprofils (1) ein.
 Schieben Sie die Langschrauben entsprechend der ermittelten Maße an die
gewünschte Position.
 Setzen Sie die Langschrauben in die Bohrungen der Tür ein.
 Wenn nötig verschieben Sie die Langschrauben, bis sich die
Langschrauben leicht in die Bohrungen einsetzen lassen.
 Drücken Sie das Montageprofil (1) an das Türblatt.
 Schrauben Sie die Langschrauben handfest an.
