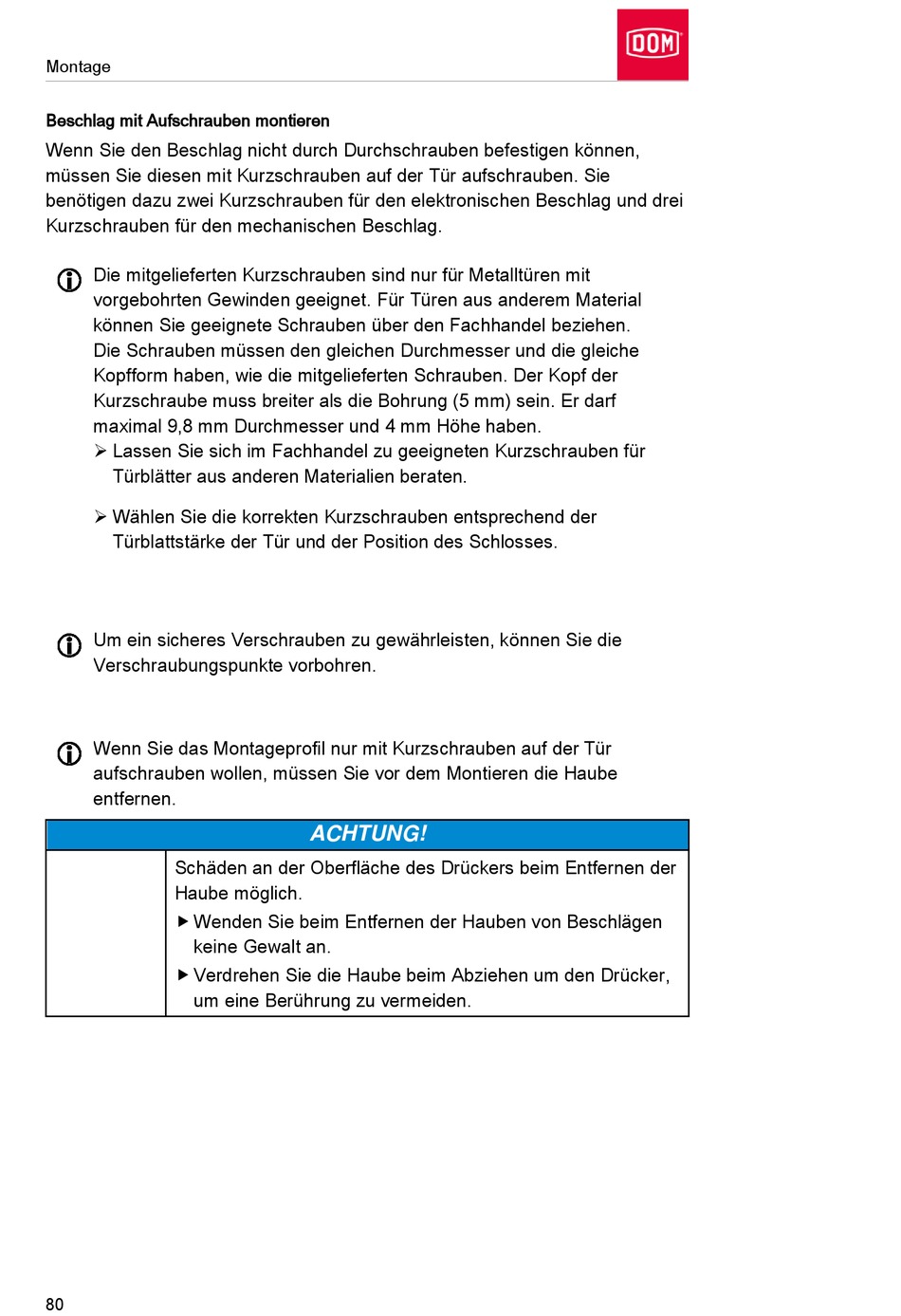

DOM GUARD Montage- Und Bedienungsanleitung Seite 80

Montage
Beschlag mit Aufschrauben montieren
Wenn Sie den Beschlag nicht durch Durchschrauben befestigen können,
müssen Sie diesen mit Kurzschrauben auf der Tür aufschrauben. Sie
benötigen dazu zwei Kurzschrauben für den elektronischen Beschlag und drei
Kurzschrauben für den mechanischen Beschlag.
Die mitgelieferten Kurzschrauben sind nur für Metalltüren mit
vorgebohrten Gewinden geeignet. Für Türen aus anderem Material
können Sie geeignete Schrauben über den Fachhandel beziehen.
Die Schrauben müssen den gleichen Durchmesser und die gleiche
Kopfform haben, wie die mitgelieferten Schrauben. Der Kopf der
Kurzschraube muss breiter als die Bohrung (5 mm) sein. Er darf
maximal 9,8 mm Durchmesser und 4 mm Höhe haben.
 Lassen Sie sich im Fachhandel zu geeigneten Kurzschrauben für
Türblätter aus anderen Materialien beraten.
 Wählen Sie die korrekten Kurzschrauben entsprechend der
Türblattstärke der Tür und der Position des Schlosses.
Um ein sicheres Verschrauben zu gewährleisten, können Sie die
Verschraubungspunkte vorbohren.
Wenn Sie das Montageprofil nur mit Kurzschrauben auf der Tür
aufschrauben wollen, müssen Sie vor dem Montieren die Haube
entfernen.
Schäden an der Oberfläche des Drückers beim Entfernen der
Haube möglich.
 Wenden Sie beim Entfernen der Hauben von Beschlägen
keine Gewalt an.
 Verdrehen Sie die Haube beim Abziehen um den Drücker,
um eine Berührung zu vermeiden.
80
ACHTUNG!
